Einparkhilfe* (S. 358)
Cross Traffic Alert* (S. 379)
Aktive Einparkhilfe* (S. 369)

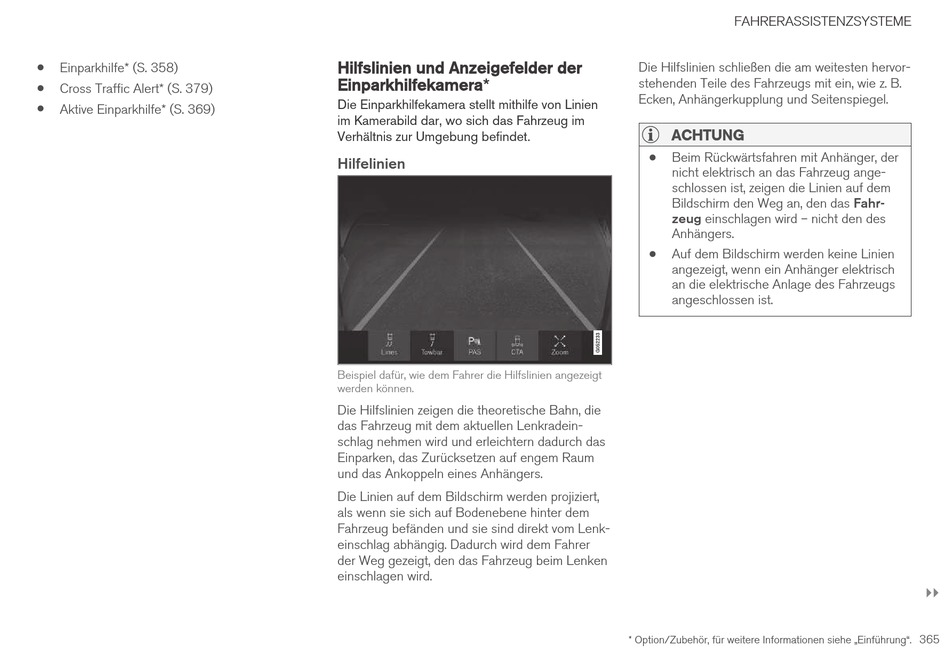

Hilfslinien und Anzeigefelder der
Einparkhilfekamera*
Die Einparkhilfekamera stellt mithilfe von Linien
im Kamerabild dar, wo sich das Fahrzeug im
Verhältnis zur Umgebung befindet.
Hilfelinien
Beispiel dafür, wie dem Fahrer die Hilfslinien angezeigt
werden können.
Die Hilfslinien zeigen die theoretische Bahn, die
das Fahrzeug mit dem aktuellen Lenkradein-
schlag nehmen wird und erleichtern dadurch das
Einparken, das Zurücksetzen auf engem Raum
und das Ankoppeln eines Anhängers.
Die Linien auf dem Bildschirm werden projiziert,
als wenn sie sich auf Bodenebene hinter dem
Fahrzeug befänden und sie sind direkt vom Lenk-
einschlag abhängig. Dadurch wird dem Fahrer
der Weg gezeigt, den das Fahrzeug beim Lenken
einschlagen wird.
FAHRERASSISTENZSYSTEME
Die Hilfslinien schließen die am weitesten hervor-
stehenden Teile des Fahrzeugs mit ein, wie z. B.
Ecken, Anhängerkupplung und Seitenspiegel.
ACHTUNG
Beim Rückwärtsfahren mit Anhänger, der
nicht elektrisch an das Fahrzeug ange-
schlossen ist, zeigen die Linien auf dem
Bildschirm den Weg an, den das Fahr-
zeug einschlagen wird – nicht den des
Anhängers.
Auf dem Bildschirm werden keine Linien
angezeigt, wenn ein Anhänger elektrisch
an die elektrische Anlage des Fahrzeugs
angeschlossen ist.
* Option/Zubehör, für weitere Informationen siehe „Einführung".
}}
365
