Vakuumgrundplatte (Option); Abb. 47 : Vakuumgrundplatte - hexagon ROMER Absolute Arm Benutzerhandbuch

E.1.7

Vakuumgrundplatte (Option)

Alle sicherheitsrelevanten Hinweise bitte dem Benutzerhandbuch der Vakuumgrundplatte
entnehmen.

Übersicht
Die Vakuumgrundplatte ist vorgesehen für absolut glatte Oberflächen, die frei von Unebenheiten
sind.
1
2
3
4

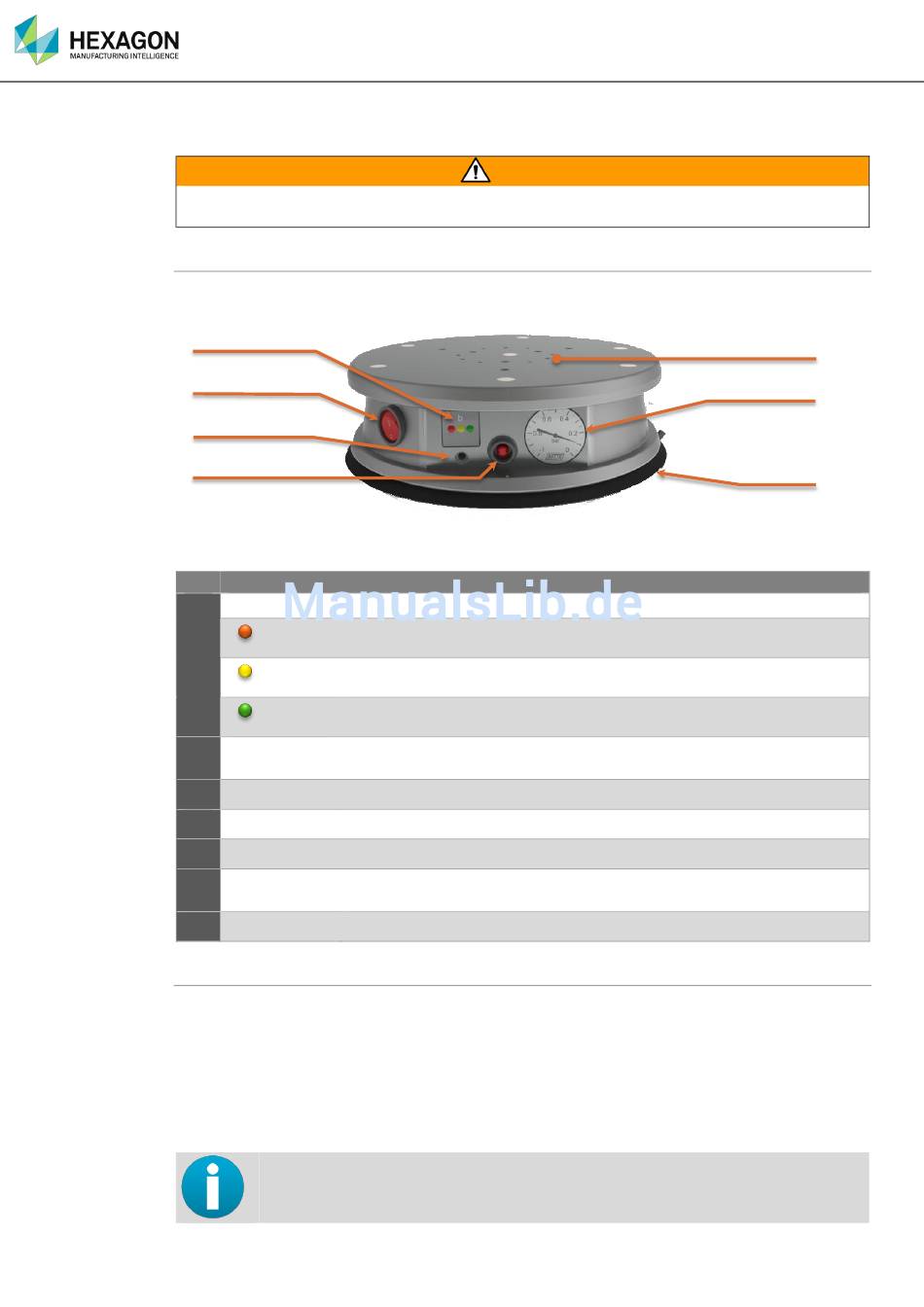

Abb. 47 : Vakuumgrundplatte

Element
1 LEDs Akku
2 Ein-
Taste
3 Netzanschluss
4 Belüftung
5 Oberseite
6 Manometer
7 Grundplatte

Schnellinstallation
3. ROMER-Befestigungsring an der Vakuumgrundplatte anbringen.
4. Sicherstellen, dass die Arbeitsfläche luftundurchlässig, glatt und sauber ist.
5. Vakuumgrundplatte auf die Arbeitsfläche stellen.
6. Vakuumgrundplatte an das Stromnetz anschließen.
7. Vakuum herstellen.
8. Die Vakuumgrundplatte ist bereit zur Anbringung des Arms.
Beschreibung
Akku leer, sofort aufladen
Akku halb leer, bald aufladen
Akku voll aufgeladen, optimale Voraussetzungen für den Betrieb
/ Aus- Schaltet die Vakuumpumpe ein
Netzteil anstecken, um den Akku zu laden
Zum Ablassen der Luft unter der Grundplatte
Gewindelöcher zur Anbringung des ROMER-Befestigungsrings
Während des Betriebs muss der Druck dauernd -12,32 psi (-0,85 bar)
betragen
Enthält Vakuumöffnungen
Weitere Informationen bitte dem Benutzerhandbuch der Vakuumgrundplatte
entnehmen.
