D.10
PowerSHAPE
D.10.1
Konfiguration für Kontakttaster
Die Grundversion von PowerSHAPE kann mit Kontakttastern verwendet werden.
Nach der Installation von PowerSHAPE (mind. V2013) muss der von Delcam bereitgestellte KMG-
Treiber installiert werden.
Sobald PowerSHAPE läuft, auf die Schaltfläche für die Armverbindung in der unteren Symbolleiste
klicken. Das System ist bereit.
D.10.2
Konfiguration für Scanner
Für die Verwendung von Hexagon-Armscannern ist PowerSHAPE Pro erforderlich.
Nach der Installation von PowerSHAPE (mind. V2013) muss der von Delcam bereitgestellte KMG-
Treiber installiert werden.
Sobald PowerSHAPE läuft, zum Messen auf das Symbol für die Armverbindung oder zum Scannen
auf das Lasersymbol klicken. Das System ist bereit.
D.10.3
KMG-Symbolleiste

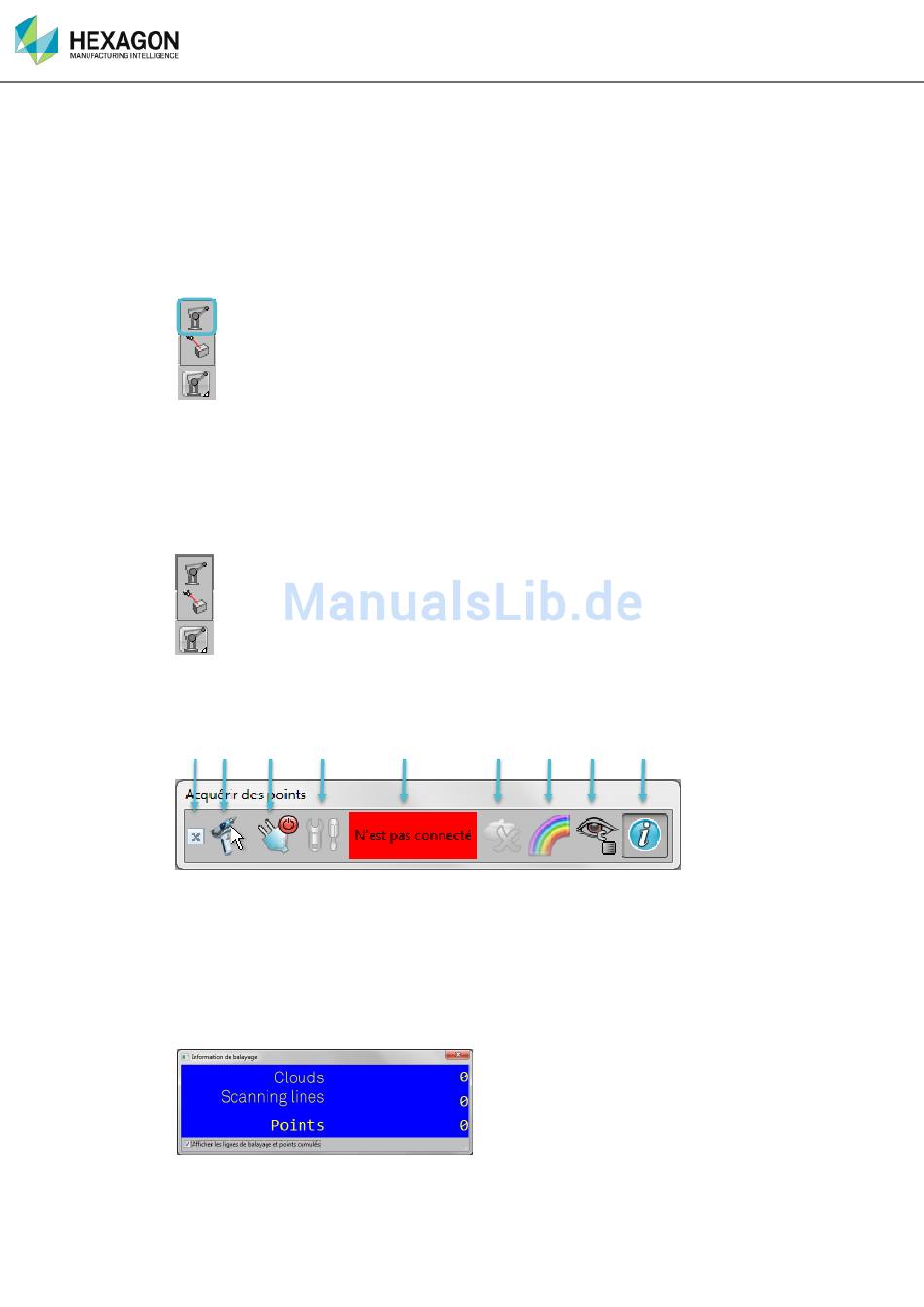

Sobald der Arm (Kontakttaster) oder Scanner verbunden sind, erscheint eine Symbolleiste:
1
2
1. Symbolleiste schließen
2. Das Delcam-Treiberfenster zur KMG-Auswahl öffnen
3. Den Arm verbinden
4. Tasterkalibrierung aufrufen
5. Armstatus
6. Abbrechen der letzten Scan-Cloud
7. Jeder neuen Scan-Cloud eine neue Farbe zuordnen
8. 3D-Ansicht verriegeln
9. Status-Fenster für den Scan anzeigen
Gesamtmenge der Scanpunkte für die aktuelle Cloud
Konfiguration der Messsoftware
3
4
5
ROMER Absolute Arm Handbuch V4.9.0
6
7
8
9
Das
Status-Fenster
für
Scanliniendaten in Echtzeit an:
Anzahl der Clouds
Anzahl der Scanlinien
(14/06/2016)
den
Scan
zeigt
die
65
