G.3.5
Kontakttasters Verifizierung

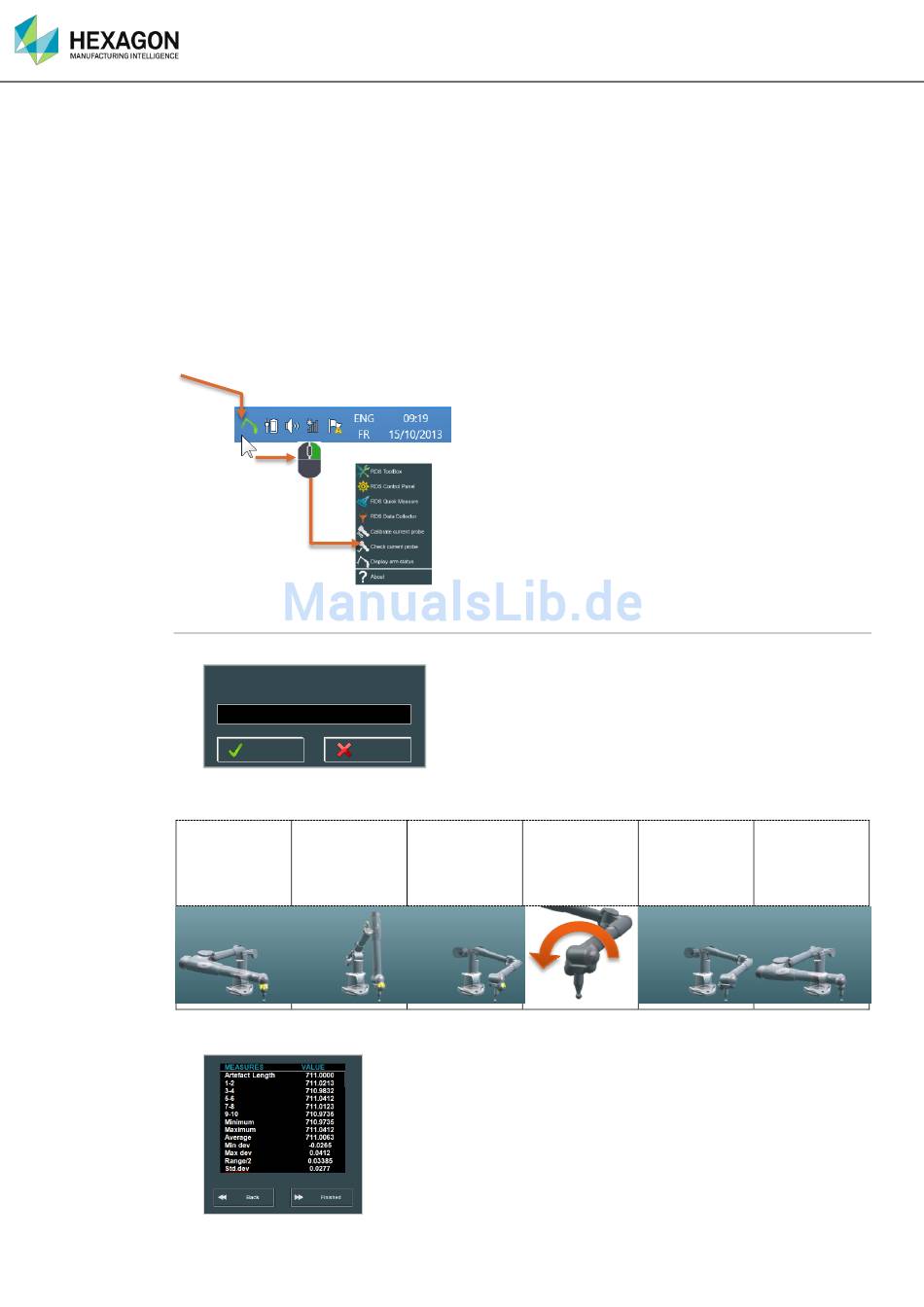

RDS Data Collector verfügt über ein Skript zur Vornahme einer Schnellverifizierung des Arms mit
dem aktuellen Kontakttaster: "Probing quick Check".
Diese Skript kann immer dann verwendet werden, wenn der Benutzer die Genauigkeit des Arms
unabhängig vom Kontakttastertyp prüfen muss.
Die Prüfung beinhaltet 4 unterschiedliche Testschritte:
Volumetrische Prüfung (Referenztaster erforderlich): 5 Messungen des Verifikationsstabs (siehe
Optionen)
Einzelpunktprüfung: 10 Punkte auf einem Einsatz (am Verifikationsstab – siehe Optionen)
Kugelprüfung : 9 Punkte an der Referenzkugel
Ebenenprüfung: 9 Punkte auf einer Ebene (nicht mitgeliefert)
Vom RDS-Menü aus „Aktuellen Taster prüfen" aufrufen.
Schritt 1: Volumetrische Leistungsprüfung
1. Zu verwendenden Längenwert eingeben
Länge?
199.75 │
OK
2. 5-mal den Längenstab messen, bei jeder Messung den Ellbogen bewegen
Messung 1:
Ellbogen links
3. Die Abweichungen anhand der Armspezifikationen (siehe Anhang) prüfen
Messungen mit dem Arm
Abbrechen
Messung 2:
Messung 3:
Ellbogen
Ellbogen
oben
rechts
ROMER Absolute Arm Handbuch V4.9.0
Dreh-
Messung 4:
Schwenk-
Ellbogen
Einheit
rechts
drehen
(14/06/2016)
Messung 5:
Ellbogen links
156
