Verfahren „Kugel" (Standard für 73 / 75 / 77)
G.3.4

Grundprinzip
Für die herkömmliche Tasterkalibrierung wird eine zertifizierte Referenzkugel benötigt. Der
Kalibriervorgang besteht aus 2 (71) bzw. 3 (73/75/77) Schritten:

Messung mit Referenztaster (15 mm) (außer 71)

Messung des zu kalibrierenden Tasters

Berechnung und Validierung

Kurzbeschreibung des Kalibriervorgangs (Verfahren "Kugel mit Referenz")
1. Rufen Sie die Tasterkalibrierung von der Messsoftware oder dem RDS-Menü aus auf (bzw. bei
neuen Tastern fordert RDS die Kalibrierung von sich aus).
2. Wählen Sie im Auswahlfenster "Sphere with reference".

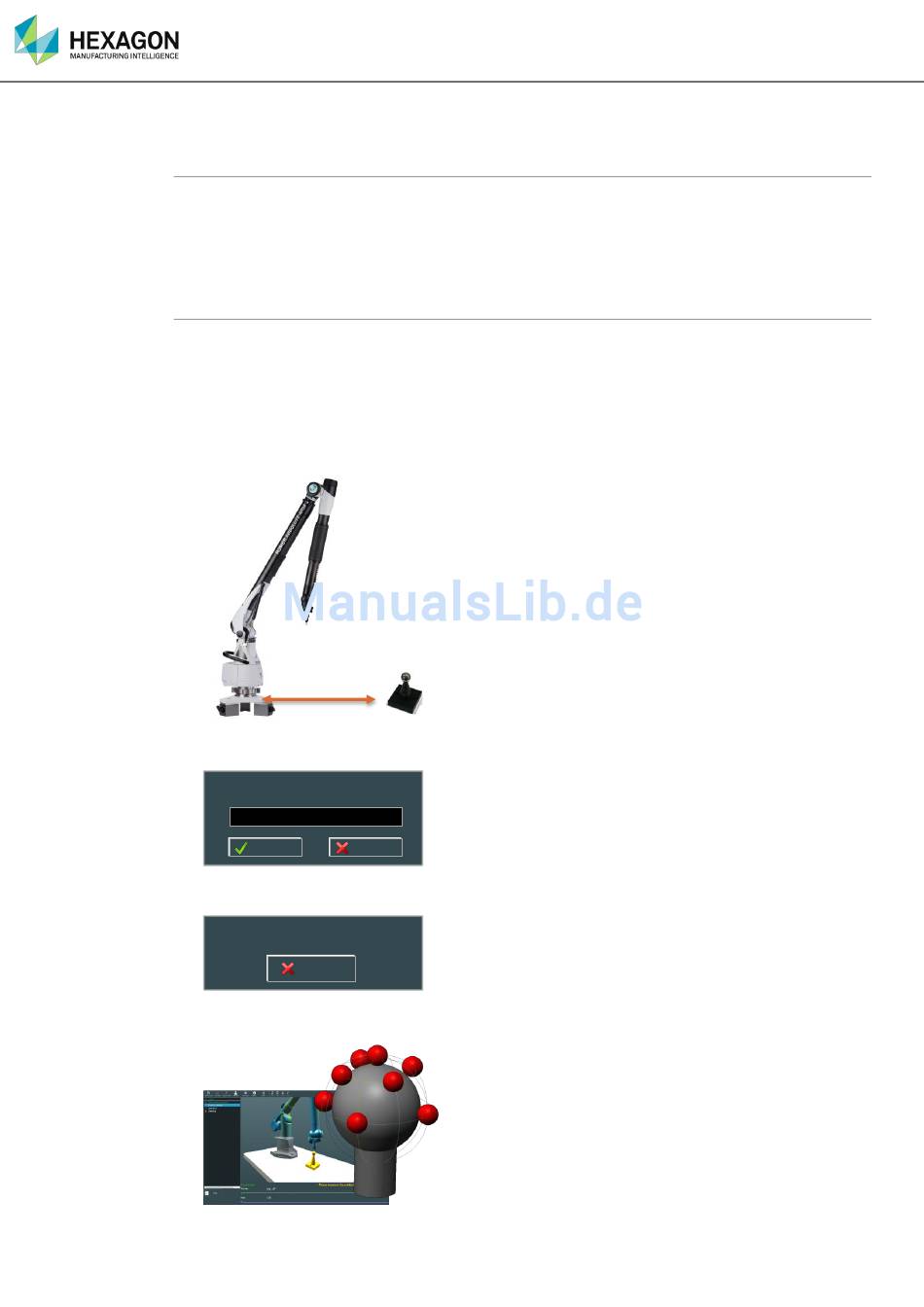

3. Die Referenzkugel sollte so positioniert werden, dass der Unterarm und die Dreh-
Schwenk-Einheit gerade nach unten auf den Pol der Kugel zeigen, wie unten dargestellt.
4. Durchmesser eingeben.
Ist Durchmesser der Kugel OK?
25.4 │
5. 15-mm-Taster anbringen.
Stecken Sie den Taster ein.
6. Mit dem 15-mm-Taster 9 Punkte auf der Kugel erfassen.
Messungen mit dem Arm
OK Abbrechen
Abbrechen
