Anzahl zu erfassender Punkte
Theoretisch erfordert jede Art von Element zu seiner Berechnung eine bestimmte Mindestanzahl von
Punkten.
Zur Berechnung einer Ebene sind z. B. mindestens 3 Punkte erforderlich.
Aus diesem Grund muss zumindest ein zusätzlicher Punkt erfasst werden (z. B. 4 Punkte für eine
Ebene), um den Formfehler aufgrund des Elements oder der Messung zu kontrollieren.
Element
Ebene
Kreis
Einzelpunkt
Zylinder
Linie
Kegel
Kugel
Oberflächenpunkt
Polyline
Je mehr Punkte erfasst werden, desto zuverlässiger die Messung. 1000 Punkte ergeben bei der
Berechnung einen genaueren Durchschnitt als 5 Punkte. Die Verwendung von Burstpunkten (BP1
gedrückt halten) erlaubt die einfache Erfassung einer derartigen Anzahl von Punkten. Der Benutzer
muss nur darauf achten, dass der Taster immer den Kontakt zur Oberfläche des Werkstücks behält.
Meist ist es nicht nötig, so viele Messpunkte zu erfassen (der Messwert stabilisiert sich nach einer
bestimmten Anzahl von Punkten), es sei denn, das zu messende Element weist einen sehr
schweren Formfehler auf oder ist sehr klein (siehe unten).
Je nach Funktion und Größe des Elements bzw. der gewünschten Genauigkeit müssen mehr oder
weniger Punkte erfasst werden, z. B. 4 bis 500.
Sonderfall
Schwerer Formfehler
Kleiner Radius
Kleiner Bogenwinkel

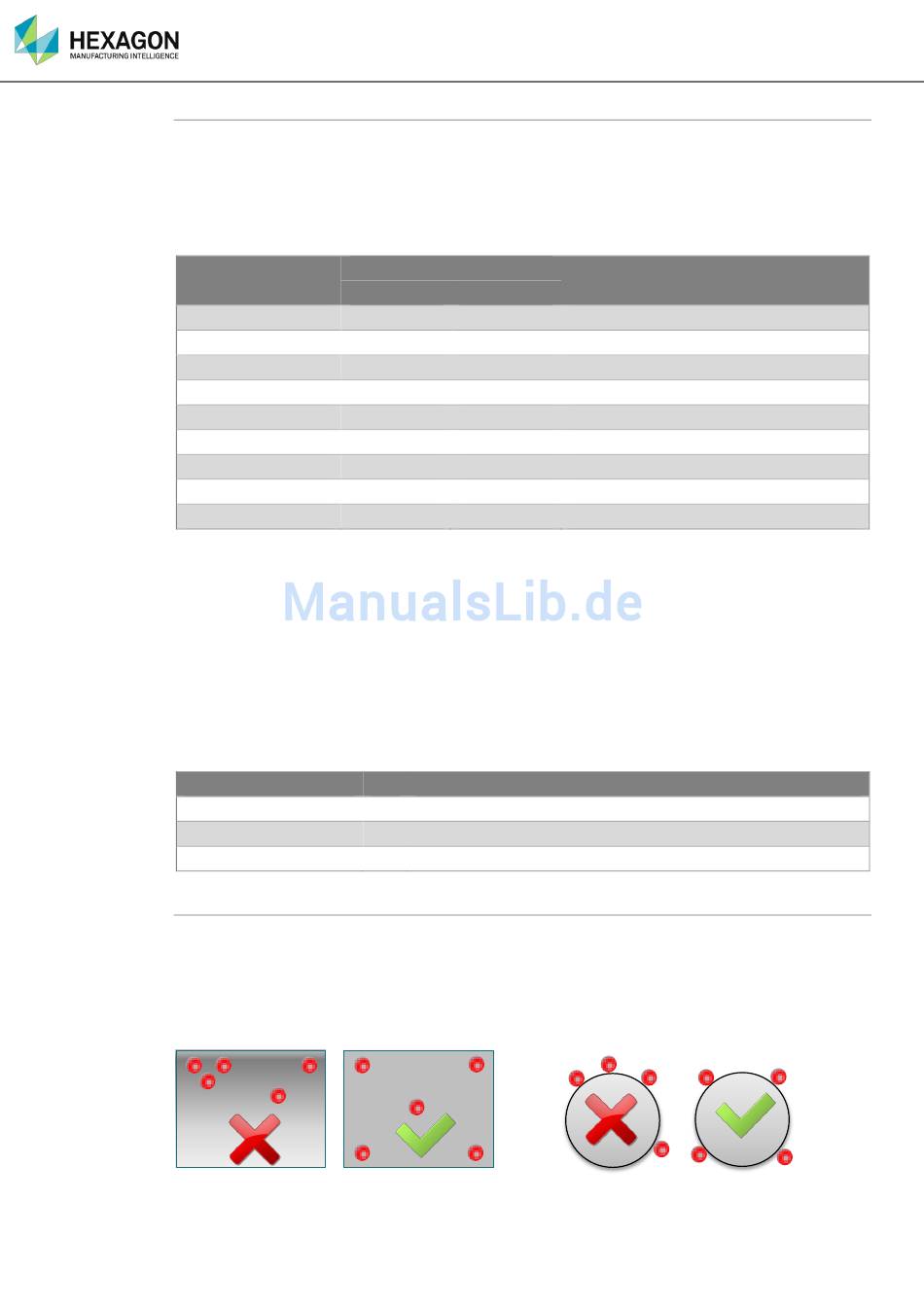

Position der erfassten Punkte
Die Vertrieb der erfassten Punkte ist genauso wichtig wie ihre Anzahl.
Bei der Wahl der Position der zu erfassenden Punkte ist die Funktion des Elements zu
berücksichtigen.
Eine Ebene sollte beispielsweise mit mindestens 5 Punkten gemessen werden, wie unten
dargestellt.
Allgemein muss die Position der Punkte gleichmäßig verteilt sein. Kein Bereich des Elements sollte
zugunsten eines anderen benachteiligt werden.
ROMER Absolute Arm Handbuch V4.9.0
Messungen mit dem Arm
Erforderliche Punkte
Theoretisch
Tatsächlich
3
5
3
4
1
1
6
10
2
3
6
10
4
9
1
1
2
2
Erläuterung
Empfehlungen
(14/06/2016)
145
