E.1.3

ROMER-Befestigungsring

Der ROMER-Befestigungsring verbindet die verschiedenen Halterungsvarianten mit dem Arm. Der
Befestigungsring kann mit 6 Schrauben (M6) auf jeder optional erhältlichen Platte und sogar direkt
auf einer kundenspezifischen Unterlage angebracht und mit 17 N m festgezogen werden.

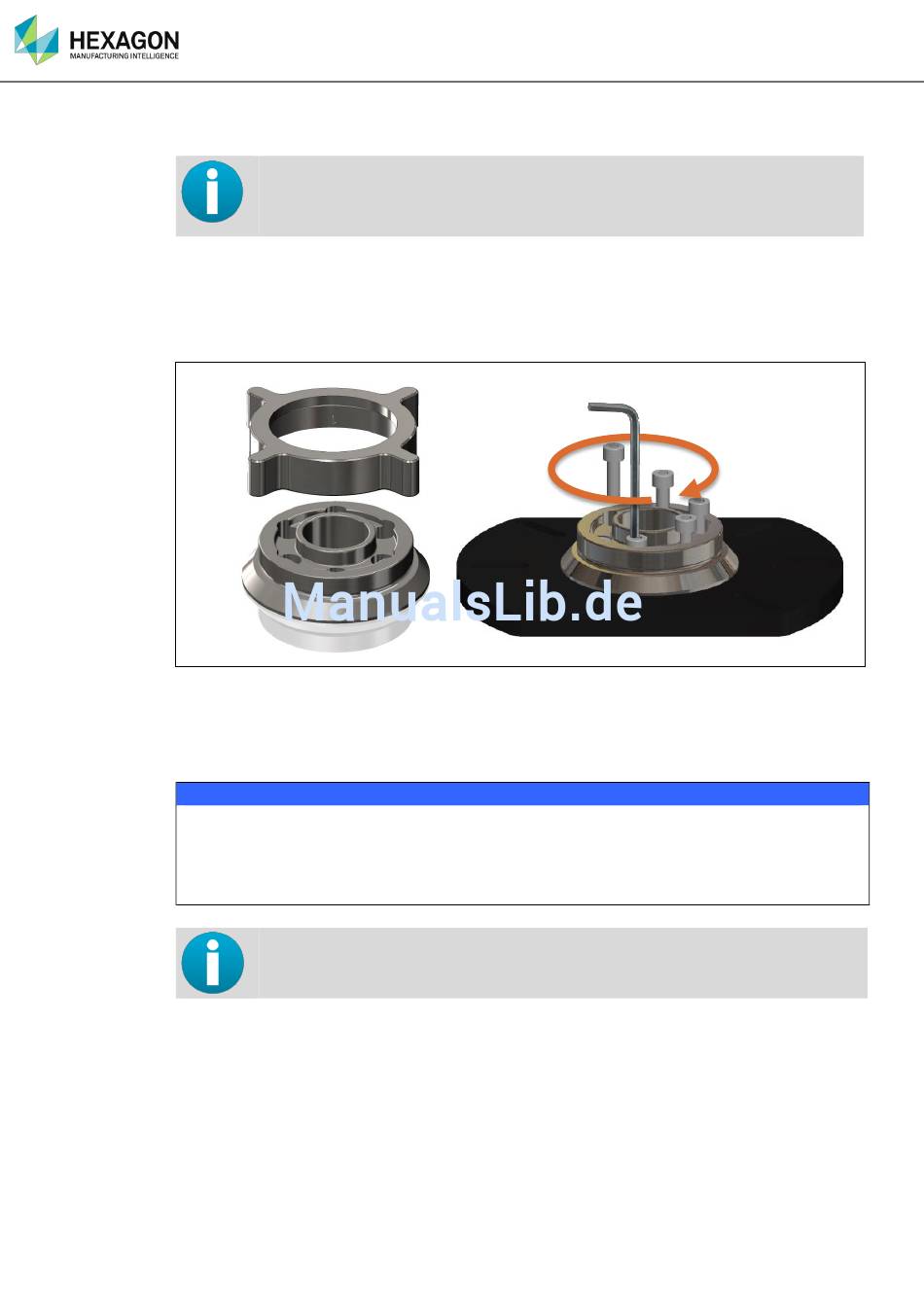

Abb. 43 : ROMER-Befestigungsring

Der Arm wird auf den Ring aufgesetzt und mit dem an der Basis des Arms angebrachten
Gegenstück arretiert.
Der Arm muss ordnungsgemäß und fest am Ring fixiert werden, damit seine Stabilität
gewährleistet ist.
 Der Befestigungsring kann mit 6 Schrauben (M6) auf jeder optional erhältlichen Platte und
sogar direkt auf einer kundenspezifischen Unterlage angebracht und mit 17 N m festgezogen
werden.
Die Modelle 7320 bis 7345, 7520 bis 7545 und 7725 bis 7745 verwenden
standardmäßig den Befestigungsring.
Für die Serien 71 und 7x12 steht ein optionaler Befestigungsringadapter zur
Verfügung.
Vgl. technische Spezifikationen des ROMER-Befestigungsrings im Anhang.
