ROMER
Absolute Arm SI-Griff (73 / 75 / 77)
1
3
4
5
6
7
8

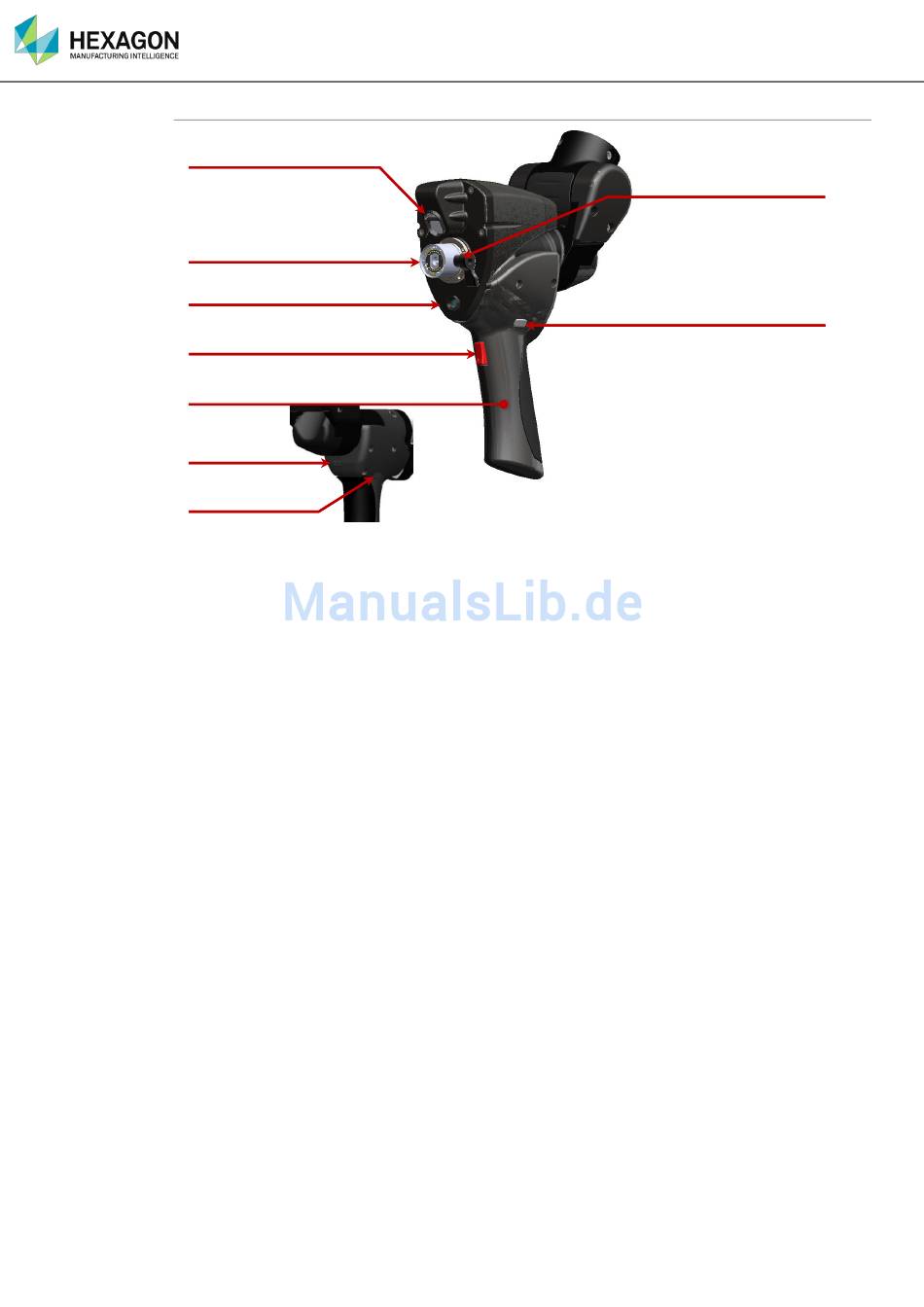

Abb. 26 : SI – Übersicht über den Griff
1. RSx-Scannerkamera
2. Arretierung TKJ-Taster
3. TKJ26-F Verbinder
4. RSx-Scannerlaser
5. Haupt Taste (BP1)
6. Griff
7. Tasterwahlschalter
8. Rechte Taste (BP2)
9. Linke Taste (Taste 0)
Der ROMER Absolute SI-Arm wurde für das Scannen mit dem integrierten RS3-Laserscanner und
zur Verwendung von Kontakttastern, berührungslosen Tastern für Rohrprüfungen oder schaltenden
Tastern über den TKJ-Verbinder konzipiert.
Am Griff befindet sich ein TKJ-Verbinder (weiblich) zum Anschluss eines Tasters.
Mithilfe eines Schalters wird der zu verwendende Taster ausgewählt (linke Position für zentralen
Taster / rechte Position für RS3).
3 Drucktasten dienen zur Erfassung von Punkten, zum Starten des Digitalisierungsvorgangs sowie
zum Klicken, Validieren oder Abbrechen.
Weitere Informationen über den RS1, RS2 oder RS3 enthält der entsprechende Abschnitt.
ROMER Absolute Arm Handbuch V4.9.0
Produktvorstellung
(14/06/2016)
