F.6.3

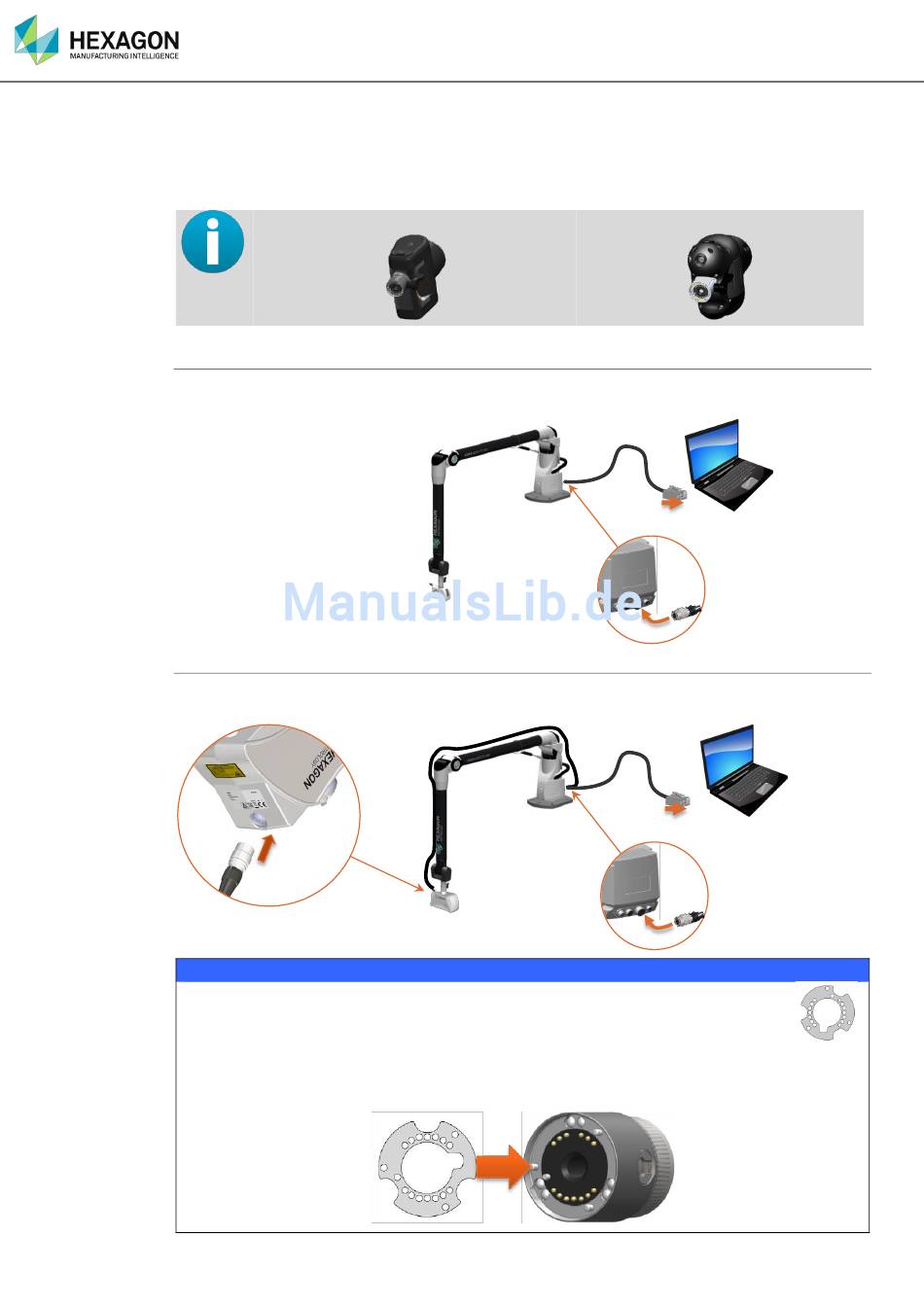

Hexagon HP-L-8.9 Scanner
Der HP-L-8.9-Scanner ist zur Montage an einem 6-achsigen ROMER Absolute Arm über seinen
männlichen TKJ-Verbinder bestimmt. Er ist mit TKJ13 und TKJ26 kompatibel.
Je nach TKJ-Modell benötigt der Scanner eventuell ein externes Kabel.
Standard-Draht (TKJ26)
Um den Scanner anschließen, schließen Sie einfach das Scannerkabel aus dem Feature Pack an
die Ethernet-Buchse des Computers.
Externe Draht (TKJ 13)
Bei Montage an einen TKJ13 (Dreh-Schwenk-Einheit Version 1) muss neben der Ethernet-
Verkabelung auch ein externes Kabel an den Scanner selbst angeschlossen werden.
Wird der Scanner an einen Arm mit TKJ13-Tasterverbinder montiert, muss ein
Schutzaufkleber (im Lieferumfang des Scanners) auf den Steckverbinder des
Scanners aufgebracht werden.
Schäden aufgrund einer Verwendung des Scanners mit einem TKJ13-Verbinder ohne
diesen Schutz führen zu einem Erlöschen der Garantie.
Der Schutz ist selbstklebend: Einfach in die Buchse kleben und dabei darauf achten, dass die
Löcher auf dem Schutzaufkleber auf die Pole des Steckverbinders ausgerichtet sind.
Verbindung
Handgelenk V1 mit das TKJ13
ROMER Absolute Arm Handbuch V4.9.0
Handgelenk V2 mit das TKJ26
HINWEIS
(14/06/2016)
131
