Verwendung von Aberlink 3D

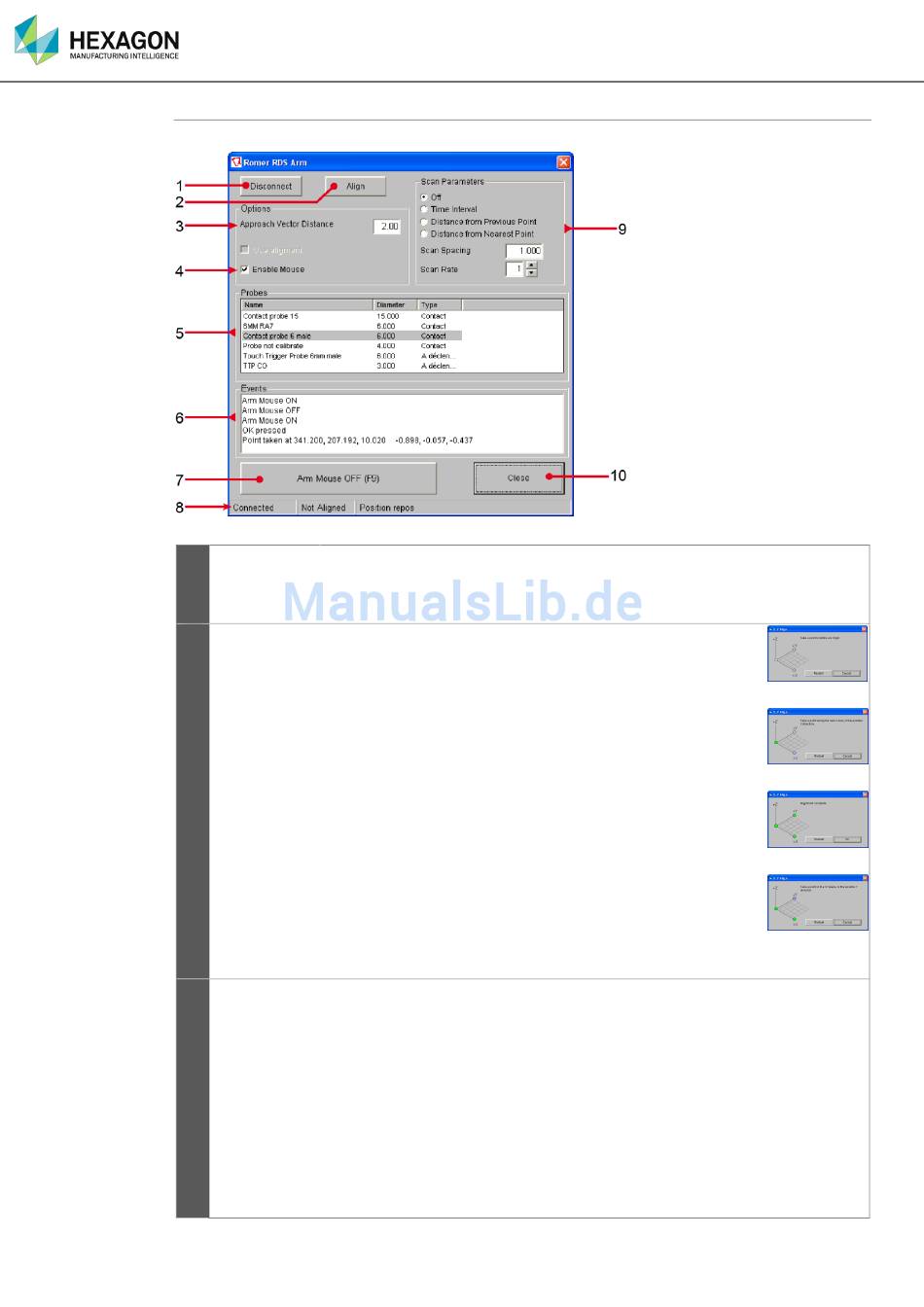

Zur Verwaltung des Arms wird automatisch ein ROMER RDS Arm-Fenster angezeigt.
1 Disconnect / Diese Schaltfläche dient zur Unterbrechung der Verbindung
Connect zum ROMER RDS Arm. Dies ist in der Regel nicht nötig.
Besteht keine Verbindung, wird diese Schaltfläche als
"Connect" angezeigt.
2 Align Diese Schaltfläche öffnet das XYAlign-Fenster. Dort kann der
Benutzer
definieren, indem er am neuen Nullpunkt, an einem Punkt auf
der positiven X-Achse und an einem Punkt auf der XY-Ebene
mit einem positiven Y-Wert Messungen vornimmt. Sobald die
Ausrichtung vorgenommen wurde, ist die Option "Use
alignment" verfügbar und aktiviert. Solange die Option nicht
aktiviert ist, werden alle durchgeführten Messungen von
rohen Armkoordinaten auf den neuen Referenzrahmen
übertragen. Der Benutzer kann über die Schaltfläche "Align"
jederzeit eine neue Ausrichtung vornehmen oder die
bestehend Ausrichtung über die Option "Use alignment'
deaktivieren.
Diese Funktion dient normalerweise zur Definition eines
ungefähren Referenzrahmens.Die endgültige Ausrichtung
erfolgt durch die Messung von Elementen und ihrer
Einstellung als Referenz in der Aberlink 3D-Messsoftware
wie üblich.
3 Approach Zur korrekten Kompensierung des Durchmessers der
vector Tastspitze verwendet Aberlink 3D den Näherungsvektor der
distance Messung, d. h. die Richtung, in die sich der Taster bewegt
hat, um den Messpunkts zu erreichen. Der Näherungsvektor
wird berechnet aus dem Messpunkt und einer neueren
Tasterposition, die eine Entfernung zum Messpunkt aufweist,
die zumindest der Näherungsdistanz entspricht. Wenn mit
dem Arm eine Messung durchgeführt wird, gleitet der Taster
am Messpunkt meist ein kleines Stück über die Oberfläche.
Da sich geringfügige Tasterbewegungen unterhalb der
Näherungsdistanz nicht auf den Näherungsvektor auswirken,
sind diese Gleitbewegungen bedeutungslos. Ein typischer
Wert für diese Einstellung ist 2 mm.
