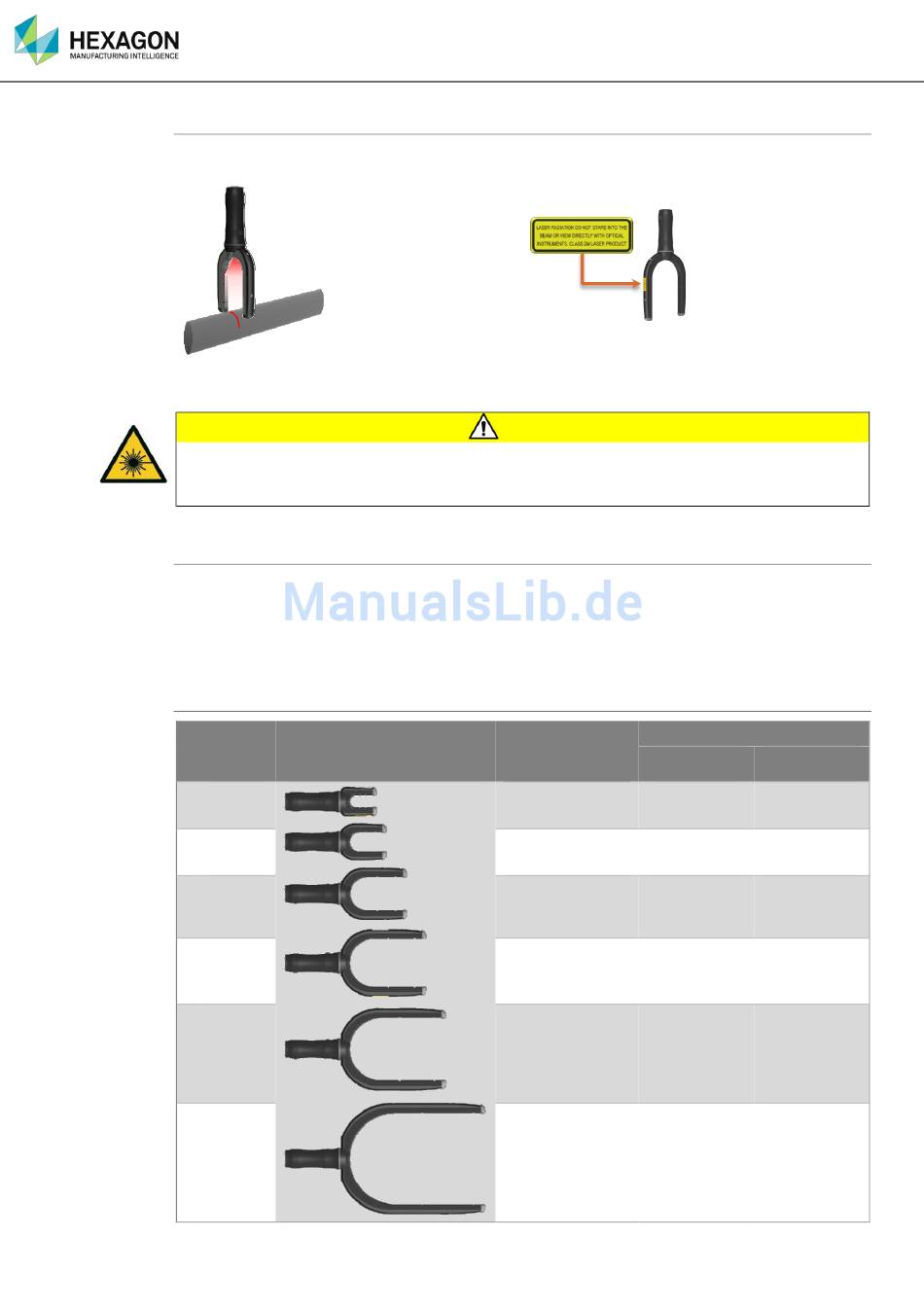

Führungslaser
Ein Laserstrahl zeigt dem Benutzer, welcher Punkt erfasst wird. Zum Einschalten auf die Lasertaste
drücken: Ein Laserstrahl wird auf das Rohr projiziert.
Produkt der Laserklasse 2M:
Der Blick in den Strahl kann zu Augenschäden führen!
 Nicht in den eingeschalteten Führungslaser blicken.

Signaltöne
Bei Strahlunterbrechungen werden Signaltöne abgegeben.

Strahl 1 nach unten unterbrochen

Strahl 1 nach unten frei

Strahl 1 nach oben unterbrochen

Strahl 1 nach oben frei

Sensor- und Rohrgrößen
Größe
1 12.5
mm
2 25 mm
3 50 mm
4 75 mm
5 100 mm
6 150 mm
ROMER Absolute Arm Handbuch V4.9.0
Messungen mit dem Arm
VORSICHT

Strahl 2 nach unten unterbrochen

Strahl 2 nach unten frei

Strahl 2 nach oben unterbrochen

Strahl 2 nach oben frei
Empfohlener
Rohrdurchmess
er
4-13 mm
(0.15-0.5")
6-20 mm
(0.25-0.75")
10-40 mm
(0.40-1.6")
12-65 mm
(0.5-2.5")
20-85 mm
(0.75-3.3")
30-130 mm
(1.2-5.1")
Bezugsnormal
Ø Länge
6,35 mm 100 mm
(1/4")
6,35 mm 100 mm
(1/4")
12,7 mm 100 mm
(1/2")
12,7 mm 100 mm
(1/2")
25,4 mm 100 mm
(1")
25,4 mm 100 mm
(1")
