Hexagon CMS108 Scanner (nur Absolute SE)

Wenn ein CMS108-Scanner als Ersatz für einen anderen montiert wird, muss die Kalibrierung
manuell eingeleitet werden.

Übersicht über den Controller
1
2
3
4
5

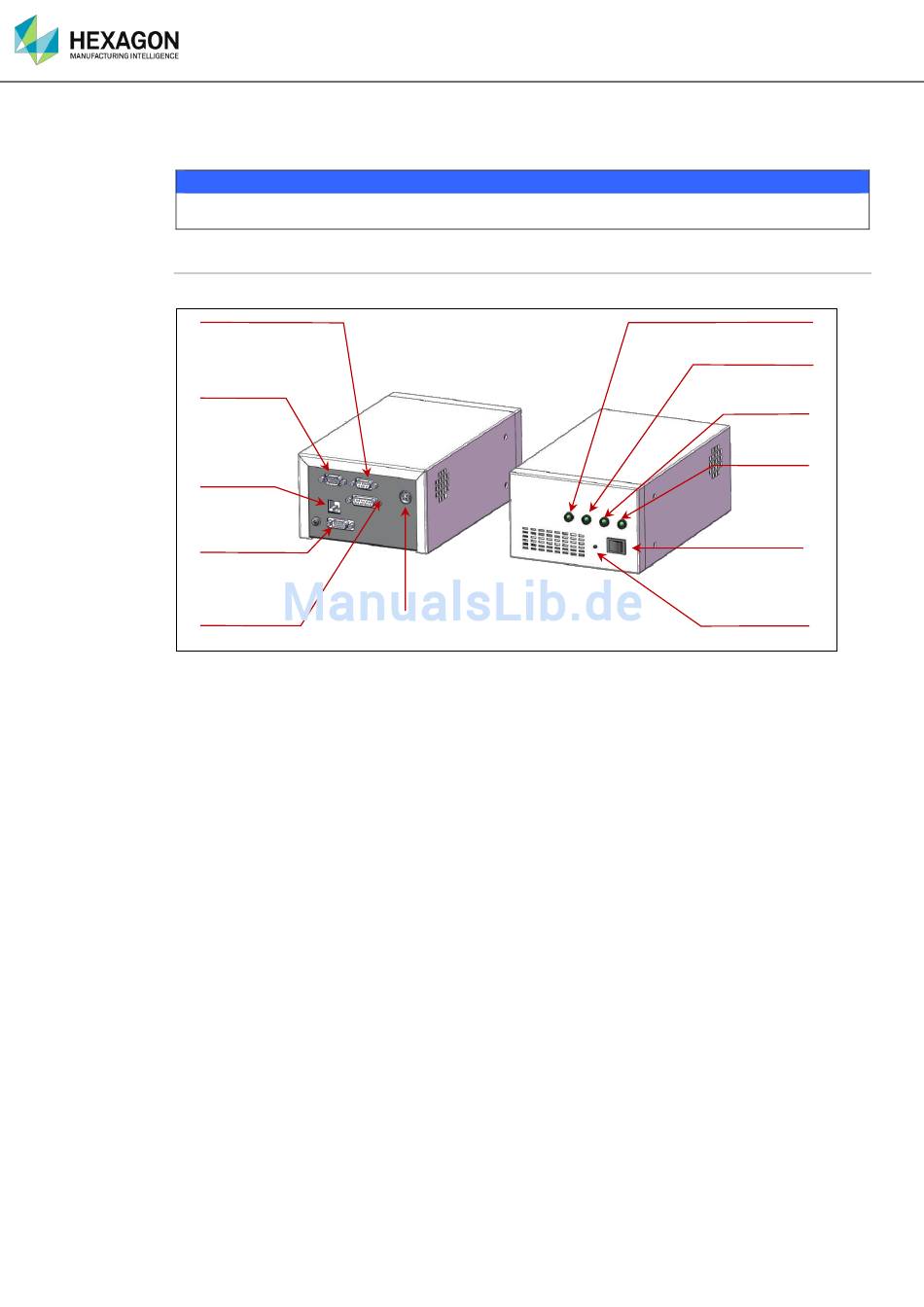

Abb. 58 : Übersicht über den HP-LC-100-Controller
1. Stromversorgung Aufwärmen
2. Wartung
3. LAN
4. Sensor
5. Externer Auslöser
6. DC24V Eingang
7. Stromversorgung SW
8. Sensor ein / aus SW
9. PC Com
10. Sensor Com
11. Stromversorgung Gerät
12. Stromversorgung Sensor
