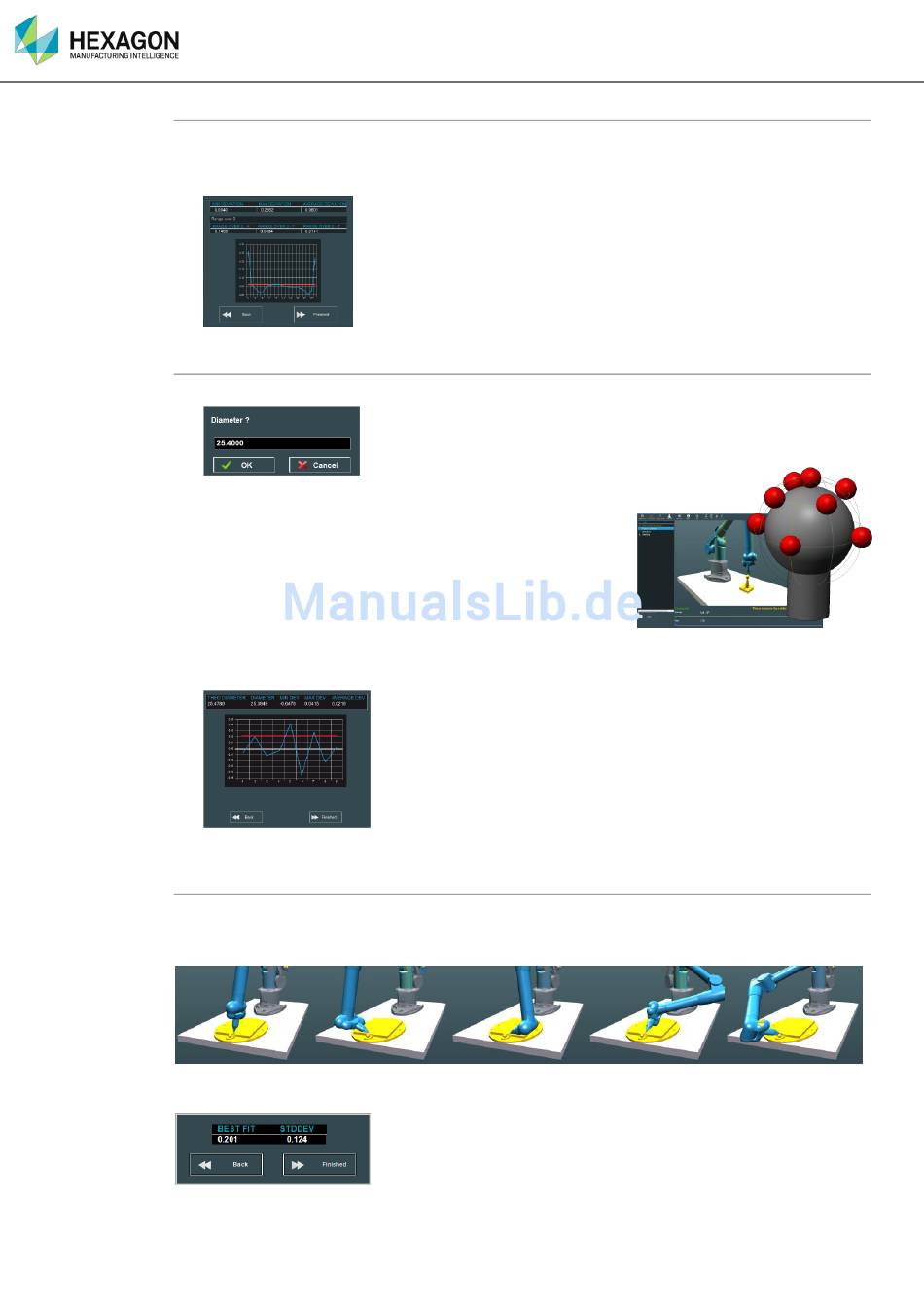

Schritt 2: Einzelpunktprüfung
4. 10 Punkte an einem Kegel messen. Dabei die Armachse wie in der Grafik dargestellt bewegen.
5. Die Abweichungen anhand der Armspezifikationen (siehe Anhang) prüfen

Schritt 3: Kugeldurchmesserprüfung:
6. Durchmesser der Kugel eingeben.

7. 9 Punkte auf der Kugel messen:


4 Punkte gleichmäßig auf dem Äquator verteilt

4 Punkte auf 45° Breite, gleichmäßig verteilt, in einem
Winkel von 45° zu den Äquatorpunkten

1 Punkt an der Oberseite
8. Die Abweichungen anhand der Armspezifikationen (siehe Anhang) prüfen

Schritt 4: Ebenenprüfung
Bei dieser Prüfung wird eine nivellierte Ebene an 9 Punkten gemessen und der Best Fit der
gemessenen Ebene angezeigt.
Ziel ist es, für jeden Punkt unterschiedliche Ausrichtungen der Achse des Arms zu verwenden.
Dann gibt RDS die Ebenheitsergebnisse:
