Standardtaster
An das Ende des ROMER Absolute Arm wird der abschließende Sensor montiert: der Taster oder
der Scanner. Dabei kann es sich um einen Kontakttaster (hart oder schaltend), eine berührungslose
Rohrsonde oder einen Scanner handeln.
Standard-Kontakttaster
1
2
3
7
8

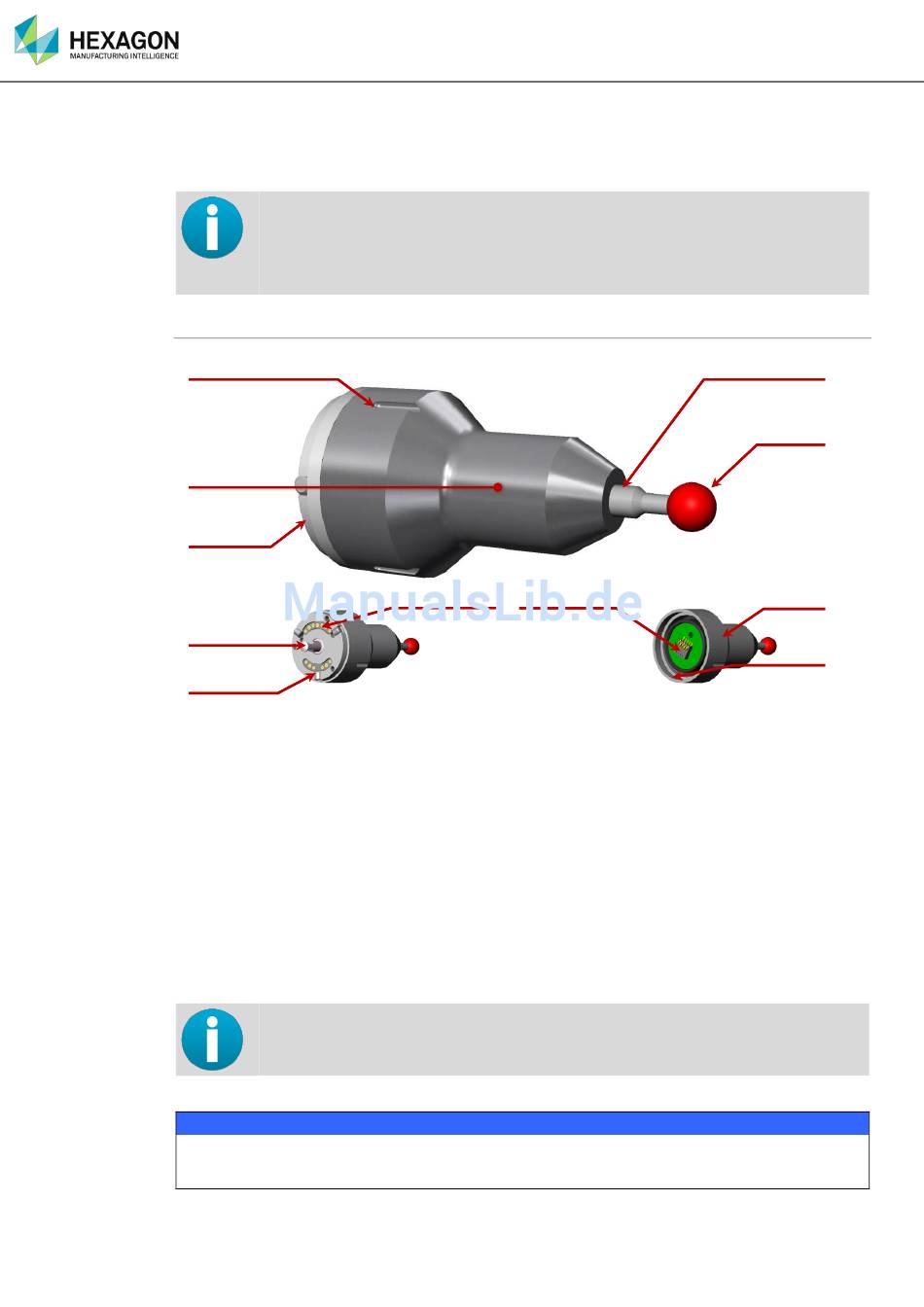

Abb. 27 : Beschreibung des Kontakttasters
1. Kerbe für Gewindetastermontage
2. Tasterkörper
3. Montageschnittstelle
4. M3-Stiftgewinde (bis Kugel-Ø ≥10 mm)
5. Taststiftkugel
6. Verbinderkontakte am Arm
7. (TKJ) Verriegelungsstift
8. (TKJ) Indexiermarkierungen
9. (Gewinde) Montagegewinde
Die Standardkontakttaster bestehen aus einer Montageschnittstelle (TKJ oder Gewinde), dem
Körper sowie einem Taststift. Der Taststift ist per M3-Gewinde auf den Körper montiert. Jede Art von
M3-Taststift kann an dem Körper angebracht werden.
Die Genauigkeitsspezifikationen des Arms können nur dann garantiert werden, wenn
Standardtaster verwendet werden. Den Schaft des Taststifts vor der Verwendung auf Festigkeit
prüfen.
Eine Beschreibung der Rohrsonden sowie der Verwendung und Kalibrierung aller
Taster sind im Kapitel "Messungen mit dem Arm" enthalten.
Eine Beschreibung des RS2-Scanners ist im nächsten Kapitel enthalten.
Beschreibungen zu externen Scannern sind im Benutzerhandbuch des jeweiligen
Scanners enthalten.
TKJ-Taster
Bei Standardkugeln mit einem Durchmesser von mehr als 10 mm handelt es sich nicht
um M3-Taststifte, sondern um fixierte Stahlkugeln.
