Verfahren „Ebene" (Standard für 71-Serie)
G.3.2

Grundprinzip
Bei diesem Verfahren wird eine kleine nivellierte Ebene (Verifikationsebene im Lieferumfang der
Arme der 71-Serie) verwendet, auf der Punkte mit dem zu kalibrierenden Taster gemessen werden.
Muss das aus 3 Punkten bestehenden Set 5 Mal mit dem neuen Taster gemessen werden.

Kurzbeschreibung des Kalibriervorgangs (Verfahren "Ebene")
1. Rufen Sie die Tasterkalibrierung von der Messsoftware oder dem RDS-Menü aus auf (bzw. bei
neuen Tastern fordert RDS die Kalibrierung von sich aus).
2. Bei der Auswahl-Fenster, wählen Sie "Ebene-Verfahren".

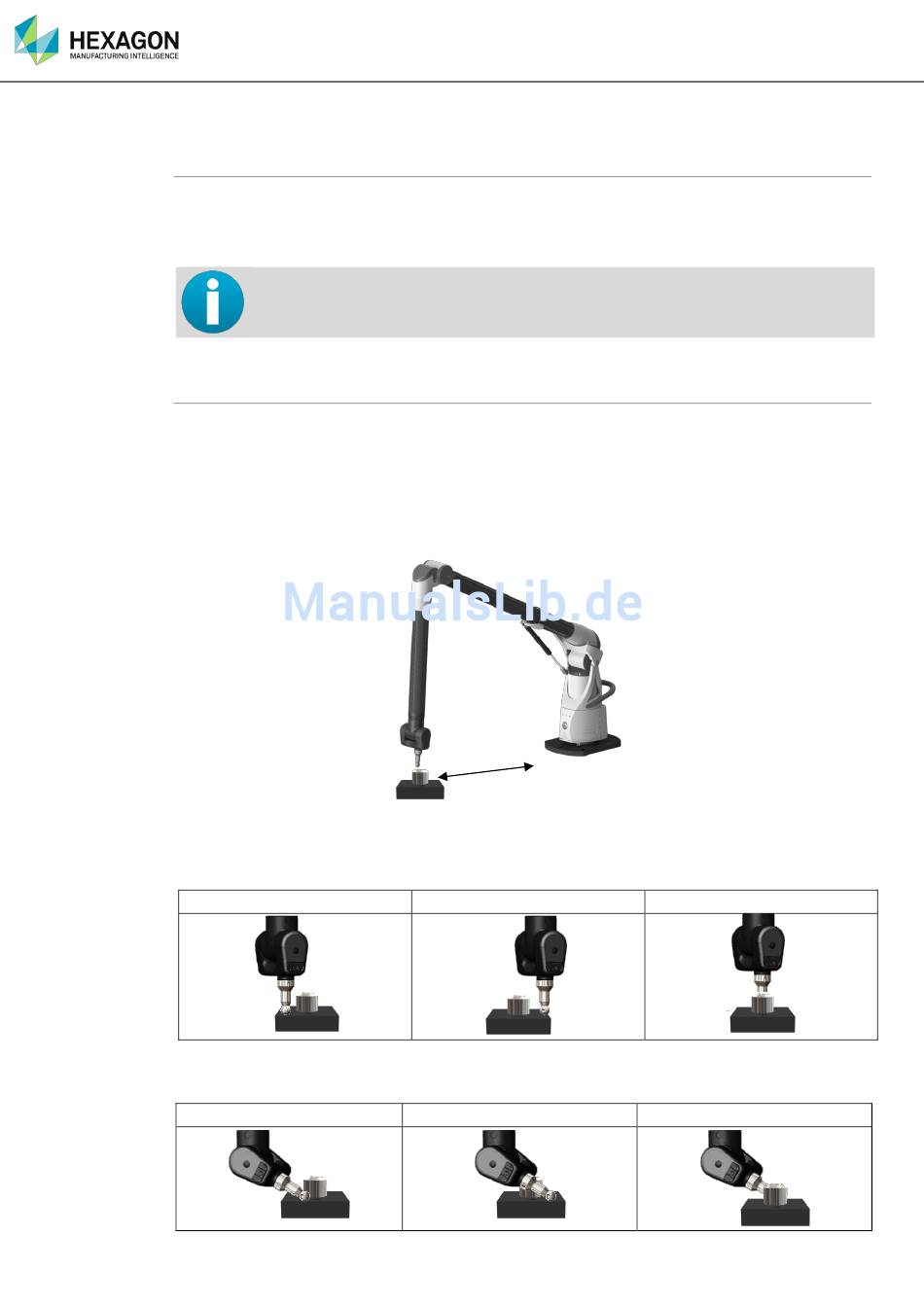

3. Die Kalibrierungsebene in einem mittleren Abstand zum Arm aufstellen.
4. Nehmen Sie 3 Punkte auf der Kalibrierung Ebene (das breiteste) Vertikal Taster.
5. Nehmen die gleichen 3 Punkte, Taster bei 60 ° (die F-Achse des Arms steht parallel zur
Kalibrierebene)
Messungen mit dem Arm
Für TKJ-Taster steht ein zweites Ebenenverfahren zur Verfügung, bei dem eine
Referenzmessung mit dem Referenztaster vorgenommen wird (vgl. RDS Data
Collector-Benutzerhandbuch).
