ROMER Absolute Arm SE-Griff (73 / 75 / 77)
1
2
3
4
5
6
7

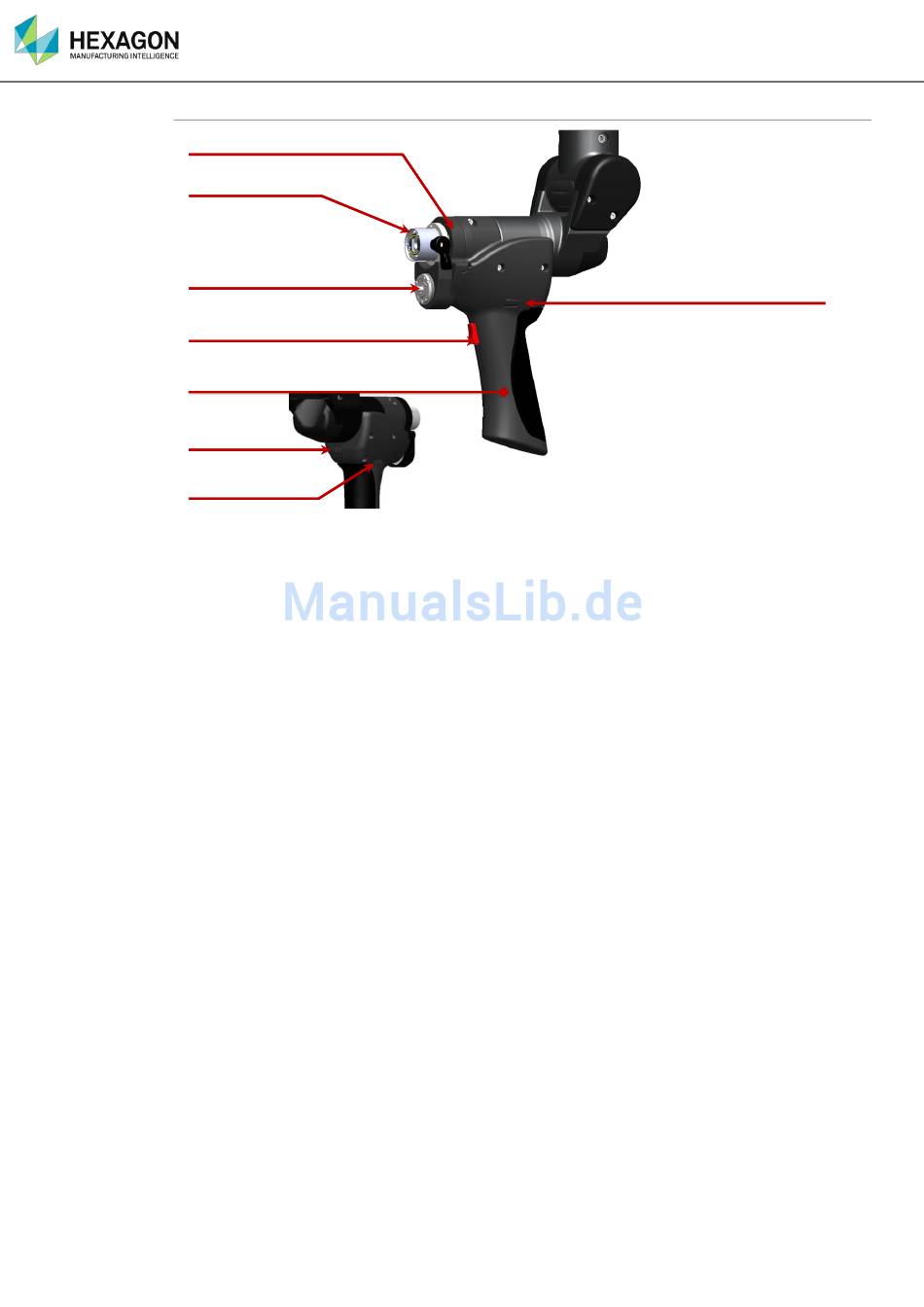

Abb. 25 : Übersicht über den ROMER Absolute Arm SE-Griff
1. Arretierung TKJ-Taster
2. TKJ26-F Verbinder
3. TKJ13-M Verbinder
4. Haupt Taste (BP1)
5. Griff
6. Tasterwahlschalter
7. Rechte Taste (BP2)
8. Linke Taste (BP0)
Der ROMER ABSOLUTE SE Arm ist zur Aufnahme von Kontakttastern, schaltenden Tastern
oder optischen Systemen wie Laserscannern konzipiert.
Am Griff befinden sich zwei TKJ-Verbinder. Der erste (männlich) dient zum Anschluss von
Digitalisierungsscannern oder Kontakttastern, der zweite (weiblich) zum Anschluss eines
Kontakttasters, wenn ein Scanner angebracht ist.
Der verwendete TKJ-Verbinder wird mit Hilfe eines Schalters ausgewählt.
3 Drucktasten dienen zur Erfassung von Punkten, zum Starten des Digitalisierungsvorgangs sowie
zum Klicken, Validieren oder Abbrechen.
