G.5.14

Einmessen von Hexagon-Scannern

Alles die HP-L-20.8 / CMS108 / HP-L-8.9 als auch RSx-Scanner müssen vor der Verwendung
eingemessen werden. Dieser Vorgang muss bei der Neukalibrierung eines Arms oder bei der
Anbringung eines neuen HP-L-Scanners am Arm durchgeführt werden.

Neuer Scanner
Wird ein neuer Scanner am Arm angebracht, erkennt RDS dies, sobald die Stromversorgung
aktiviert wird, und stellt die folgenden Fragen:

Tastertyp: RDS erkennt, dass es sich um einen neuen Sensor handelt, und fragt nach dem Typ:
HP-L-20.8 / CMs108, RSx oder External Trigger (Perceptron, Kreon, ...).

Wenn es sich um einen Scanner von Hexagon Metrology handelt, schlägt RDS vor, diesen
anhand eines der folgenden Verfahren zu kalibrieren:

Ebene ohne Referenz

Ebene mit Referenz (Messung der Referenzebene mit dem Referenztaster)

Kugel ohne Referenz

Kugel mit Referenz (Messung der Referenzkugel mit dem Referenztaster)
Empfohlen wird das Verfahren "Kugel mit Referenz". Die anderen Verfahren sind im RDS Data
Collector-Benutzerhandbuch erläutert.

Skript ausführen.
1. Muss das Skript manuell ausgeführt werden, RDS Data Collector öffnen und Skript unter
"Accessories calibration" auswählen.
Anschließend auf die Schaltfläche "Alles abspielen" klicken.

Eigenschaften des Bezugsnormals

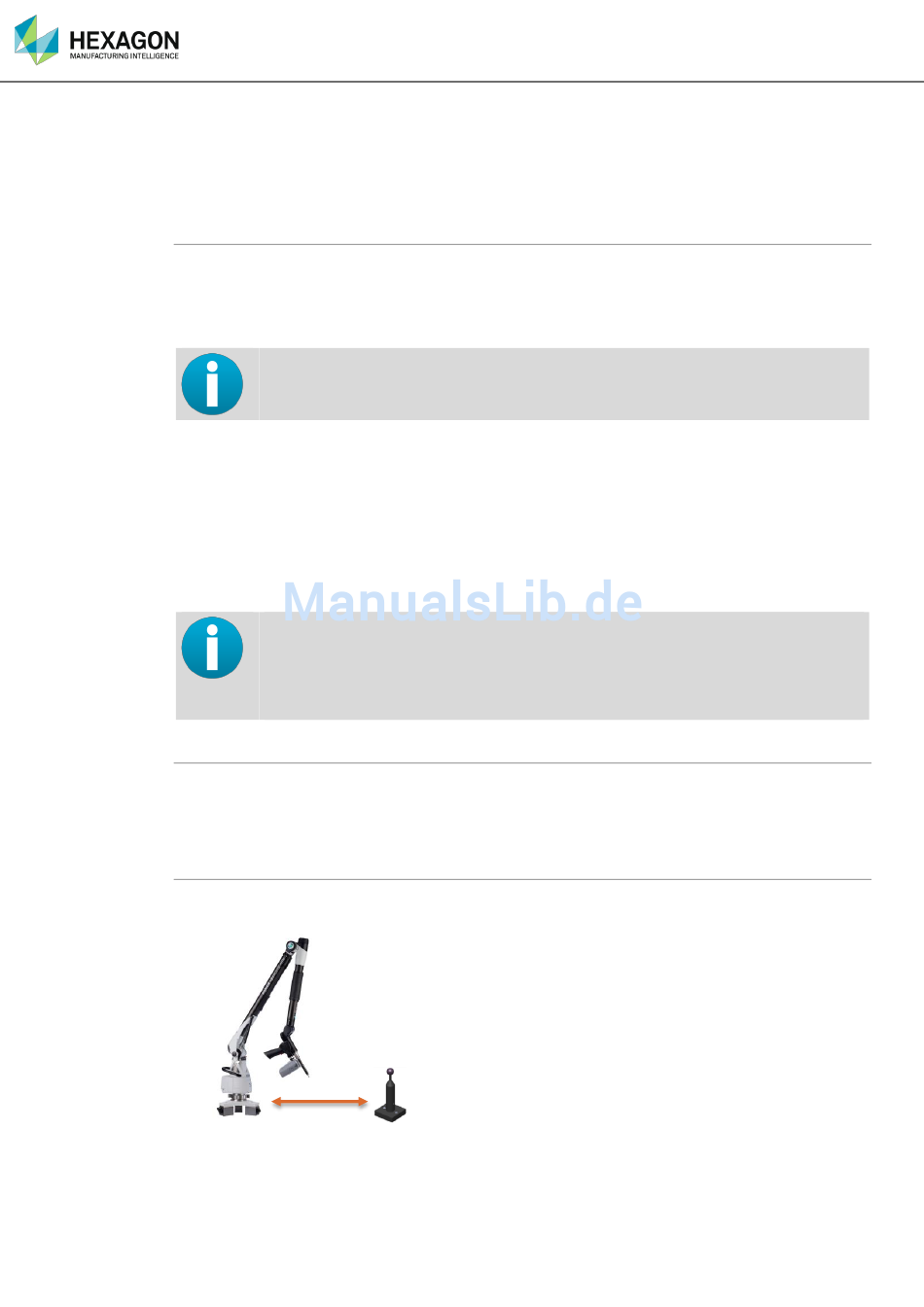

2. Die zu verwendende Referenzkugel sollte in einer Entfernung von 50% des Messvolumens des
Arms positioniert werden.
3. Bei Aufforderung Durchmesser eingeben.
Messungen mit dem Arm
Der HP-L-8.9 wird automatisch erkannt. Der Typ muss nicht extra ausgewählt werden.
Es wird empfohlen, für den Einmessvorgang der Scanner folgenden Scan-Modus zu
verwenden:
- HP-L-20.8 : Modus 63 mm / Punkte Probenahme 20%
- CMS108 : Modus 60 mm / Punkte Probenahme 20%
- RS3 : Abtastung von Punkten 22 %
