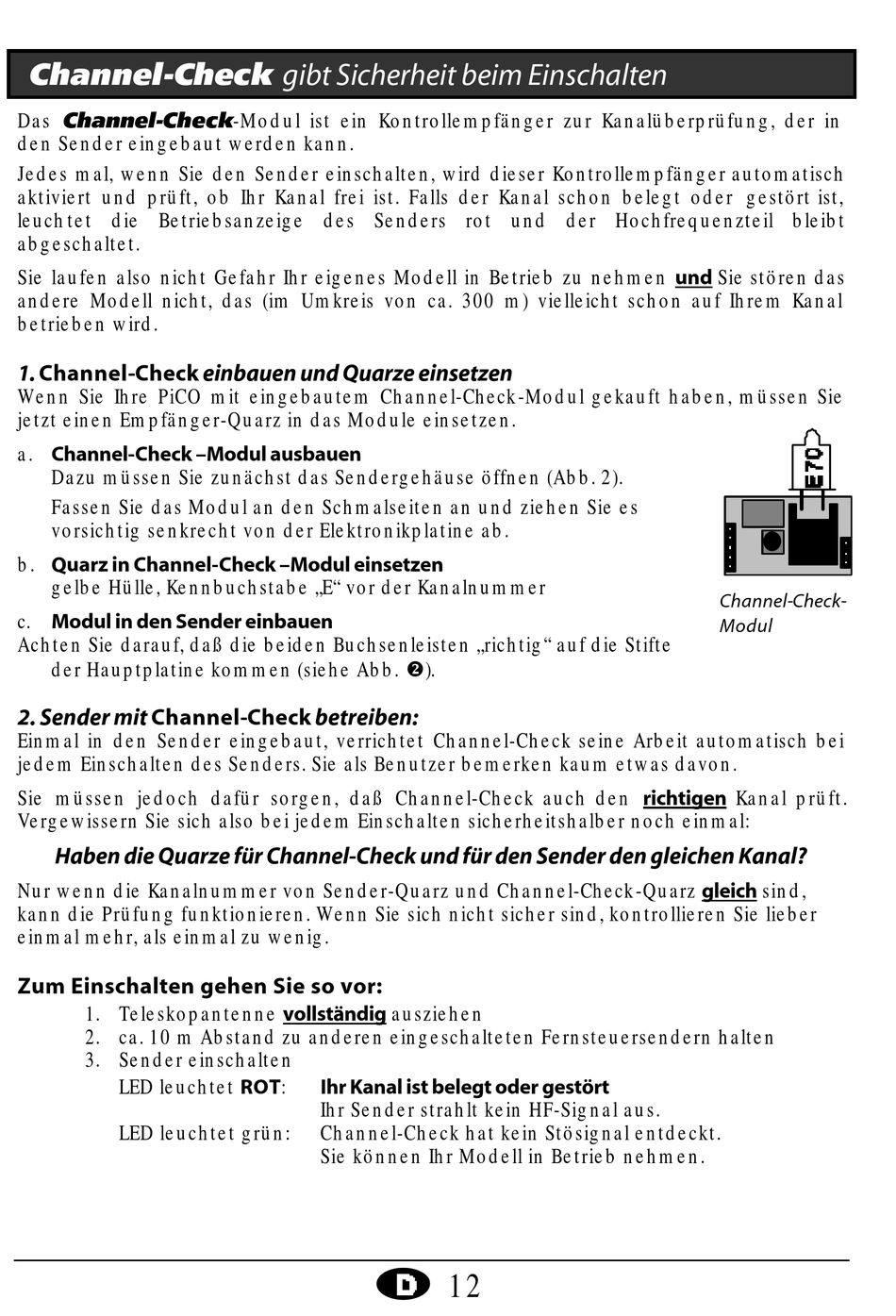

Channel-Check gibt Sicherheit beim Einschalten

Das Channel-Check -Modul ist ein Kontrollempfänger zur Kanalüberprüfung, der in
den Sender eingebaut werden kann.
Jedes mal, wenn Sie den Sender einschalten, wird dieser Kontrollempfänger automatisch
aktiviert und prüft, ob Ihr Kanal frei ist. Falls der Kanal schon belegt oder gestört ist,
leuchtet die Betriebsanzeige des Senders rot und der Hochfrequenzteil bleibt
abgeschaltet.
Sie laufen also nicht Gefahr Ihr eigenes Modell in Betrieb zu nehmen und Sie stören das
andere Modell nicht, das (im Umkreis von ca. 300 m) vielleicht schon auf Ihrem Kanal
betrieben wird.
1. Channel-Check einbauen und Quarze einsetzen
Wenn Sie Ihre PiCO mit eingebautem Channel-Check-Modul gekauft haben, müssen Sie
jetzt einen Empfänger-Quarz in das Module einsetzen.
a. Channel-Check –Modul ausbauen
Dazu müssen Sie zunächst das Sendergehäuse öffnen (Abb. 2).
Fassen Sie das Modul an den Schmalseiten an und ziehen Sie es
vorsichtig senkrecht von der Elektronikplatine ab.
b. Quarz in Channel-Check –Modul einsetzen
gelbe Hülle, Kennbuchstabe „E" vor der Kanalnummer
c. Modul in den Sender einbauen
Achten Sie darauf, daß die beiden Buchsenleisten „richtig" auf die Stifte
der Hauptplatine kommen (siehe Abb. v).
2. Sender mit Channel-Check betreiben:
Einmal in den Sender eingebaut, verrichtet Channel-Check seine Arbeit automatisch bei
jedem Einschalten des Senders. Sie als Benutzer bemerken kaum etwas davon.
Sie müssen jedoch dafür sorgen, daß Channel-Check auch den richtigen Kanal prüft.
Vergewissern Sie sich also bei jedem Einschalten sicherheitshalber noch einmal:
Haben die Quarze für Channel-Check und für den Sender den gleichen Kanal?
Nur wenn die Kanalnummer von Sender-Quarz und Channel-Check-Quarz gleich sind,
kann die Prüfung funktionieren. Wenn Sie sich nicht sicher sind, kontrollieren Sie lieber
einmal mehr, als einmal zu wenig.
Zum Einschalten gehen Sie so vor:
1. Teleskopantenne vollständig ausziehen
2. ca. 10 m Abstand zu anderen eingeschalteten Fernsteuersendern halten
3. Sender einschalten
LED leuchtet ROT :
LED leuchtet grün:
Ihr Kanal ist belegt oder gestört
Ihr Sender strahlt kein HF-Signal aus.
Channel-Check hat kein Stösignal entdeckt.
Sie können Ihr Modell in Betrieb nehmen.
12
Channel-Check-
Modul
