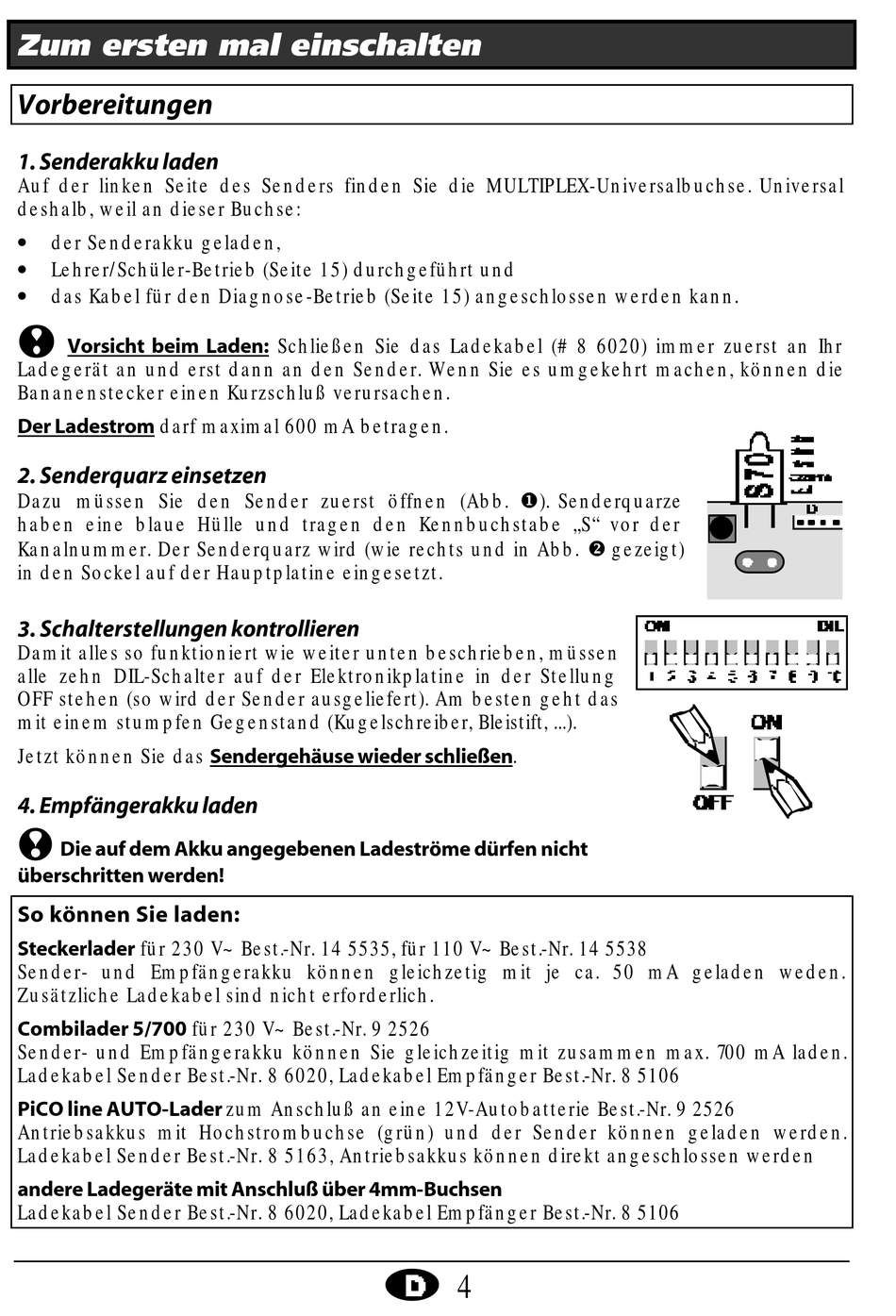

Zum ersten mal einschalten

Vorbereitungen

1. Senderakku laden
Auf der linken Seite des Senders finden Sie die MULTIPLEX-Universalbuchse. Universal
deshalb, weil an dieser Buchse:
•
der Senderakku geladen,
•
Lehrer/Schüler-Betrieb (Seite 15) durchgeführt und
•
das Kabel für den Diagnose-Betrieb (Seite 15) angeschlossen werden kann.
! !
Vorsicht beim Laden: Schließen Sie das Ladekabel (# 8 6020) immer zuerst an Ihr
Ladegerät an und erst dann an den Sender. Wenn Sie es umgekehrt machen, können die
Bananenstecker einen Kurzschluß verursachen.
Der Ladestrom darf maximal 600 mA betragen.
2. Senderquarz einsetzen
Dazu müssen Sie den Sender zuerst öffnen (Abb. u). Senderquarze
haben eine blaue Hülle und tragen den Kennbuchstabe „S" vor der
Kanalnummer. Der Senderquarz wird (wie rechts und in Abb. v gezeigt)
in den Sockel auf der Hauptplatine eingesetzt.
3. Schalterstellungen kontrollieren
Damit alles so funktioniert wie weiter unten beschrieben, müssen
alle zehn DIL-Schalter auf der Elektronikplatine in der Stellung
OFF stehen (so wird der Sender ausgeliefert). Am besten geht das
mit einem stumpfen Gegenstand (Kugelschreiber, Bleistift, ...).
Jetzt können Sie das Sendergehäuse wieder schließen .
4. Empfängerakku laden
!
Die auf dem Akku angegebenen Ladeströme dürfen nicht
überschritten werden!
So können Sie laden:
Steckerlader für 230 V~ Best.-Nr. 14 5535, für 110 V~ Best.-Nr. 14 5538
Sender- und Empfängerakku können gleichzetig mit je ca. 50 mA geladen weden.
Zusätzliche Ladekabel sind nicht erforderlich.
Combilader 5/700 für 230 V~ Best.-Nr. 9 2526
Sender- und Empfängerakku können Sie gleichzeitig mit zusammen max. 700 mA laden.
Ladekabel Sender Best.-Nr. 8 6020, Ladekabel Empfänger Best.-Nr. 8 5106
PiCO line AUTO-Lader zum Anschluß an eine 12V-Autobatterie Best.-Nr. 9 2526
Antriebsakkus mit Hochstrombuchse (grün) und der Sender können geladen werden.
Ladekabel Sender Best.-Nr. 8 5163, Antriebsakkus können direkt angeschlossen werden
andere Ladegeräte mit Anschluß über 4mm-Buchsen
Ladekabel Sender Best.-Nr. 8 6020, Ladekabel Empfänger Best.-Nr. 8 5106
