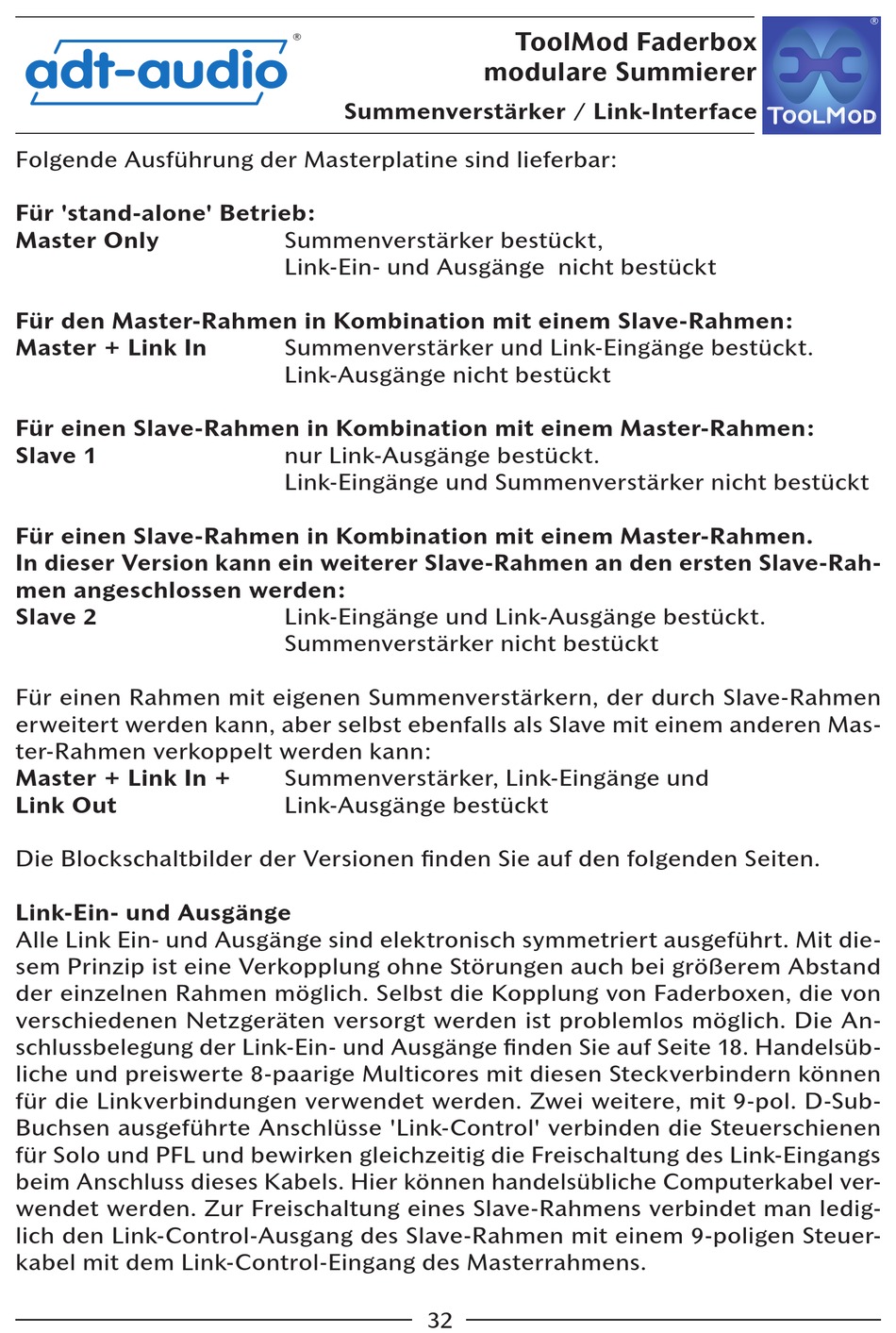

adt-audio
Folgende Ausführung der Masterplatine sind lieferbar:
Für 'stand-alone' Betrieb:
Master Only
Für den Master-Rahmen in Kombination mit einem Slave-Rahmen:
Master + Link In
Für einen Slave-Rahmen in Kombination mit einem Master-Rahmen:
Slave 1
Für einen Slave-Rahmen in Kombination mit einem Master-Rahmen.
In dieser Version kann ein weiterer Slave-Rahmen an den ersten Slave-Rah-
men angeschlossen werden:
Slave 2
Für einen Rahmen mit eigenen Summenverstärkern, der durch Slave-Rahmen
erweitert werden kann, aber selbst ebenfalls als Slave mit einem anderen Mas-
ter-Rahmen verkoppelt werden kann:
Master + Link In +
Link Out
Die Blockschaltbilder der Versionen finden Sie auf den folgenden Seiten.
Link-Ein- und Ausgänge
Alle Link Ein- und Ausgänge sind elektronisch symmetriert ausgeführt. Mit die-
sem Prinzip ist eine Verkopplung ohne Störungen auch bei größerem Abstand
der einzelnen Rahmen möglich. Selbst die Kopplung von Faderboxen, die von
verschiedenen Netzgeräten versorgt werden ist problemlos möglich. Die An-
schlussbelegung der Link-Ein- und Ausgänge finden Sie auf Seite 18. Handelsüb-
liche und preiswerte 8-paarige Multicores mit diesen Steckverbindern können
für die Linkverbindungen verwendet werden. Zwei weitere, mit 9-pol. D-Sub-
Buchsen ausgeführte Anschlüsse 'Link-Control' verbinden die Steuerschienen
für Solo und PFL und bewirken gleichzeitig die Freischaltung des Link-Eingangs
beim Anschluss dieses Kabels. Hier können handelsübliche Computerkabel ver-
wendet werden. Zur Freischaltung eines Slave-Rahmens verbindet man ledig-
lich den Link-Control-Ausgang des Slave-Rahmen mit einem 9-poligen Steuer-
kabel mit dem Link-Control-Eingang des Masterrahmens.
®
Summenverstärker / Link-Interface
Summenverstärker bestückt,
Link-Ein- und Ausgänge nicht bestückt
Summenverstärker und Link-Eingänge bestückt.
Link-Ausgänge nicht bestückt
nur Link-Ausgänge bestückt.
Link-Eingänge und Summenverstärker nicht bestückt
Link-Eingänge und Link-Ausgänge bestückt.
Summenverstärker nicht bestückt
Summenverstärker, Link-Eingänge und
Link-Ausgänge bestückt
32
ToolMod Faderbox
modulare Summierer
®
