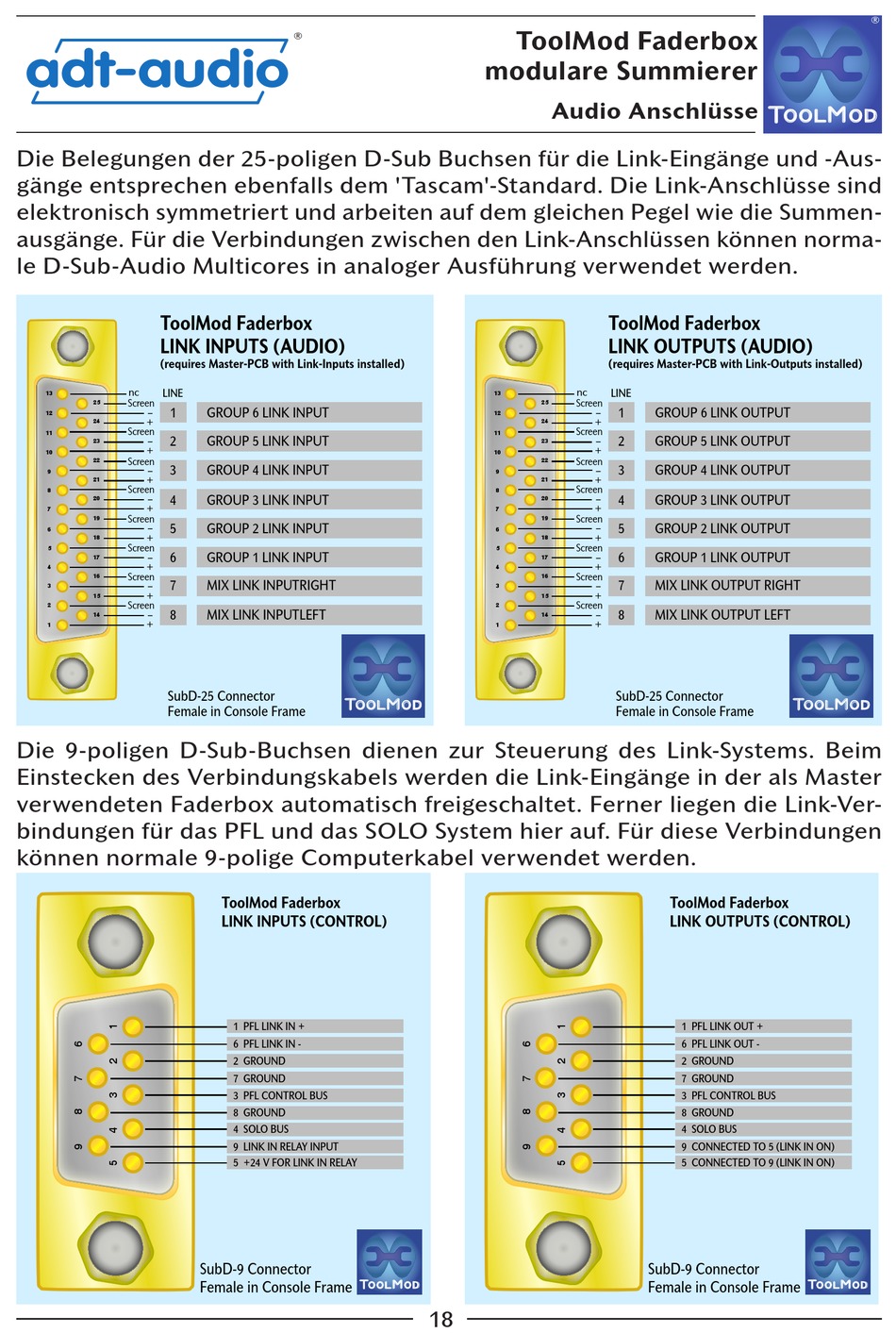

Die Belegungen der 25-poligen D-Sub Buchsen für die Link-Eingänge und -Aus-
gänge entsprechen ebenfalls dem 'Tascam'-Standard. Die Link-Anschlüsse sind
elektronisch symmetriert und arbeiten auf dem gleichen Pegel wie die Summen-
ausgänge. Für die Verbindungen zwischen den Link-Anschlüssen können norma-
le D-Sub-Audio Multicores in analoger Ausführung verwendet werden.
ToolMod Faderbox
LINK INPUTS (AUDIO)
(requires Master-PCB with Link-Inputs installed)
nc LINE
13
Screen
25
1
-
12
+
24
Screen
11
2
-
23
+
10
Screen
22
3
-
9
+
21
Screen
8
4
-
20
+
7
Screen
19
5
-
6
+
18
Screen
5
6
-
17
+
4
Screen
16
7
-
3
+
15
Screen
2
8
-
14
+
1
SubD-25 Connector
Female in Console Frame
Die 9-poligen D-Sub-Buchsen dienen zur Steuerung des Link-Systems. Beim
Einstecken des Verbindungskabels werden die Link-Eingänge in der als Master
verwendeten Faderbox automatisch freigeschaltet. Ferner liegen die Link-Ver-
bindungen für das PFL und das SOLO System hier auf. Für diese Verbindungen
können normale 9-polige Computerkabel verwendet werden.
®
GROUP 6 LINK INPUT
GROUP 5 LINK INPUT
GROUP 4 LINK INPUT
GROUP 3 LINK INPUT
GROUP 2 LINK INPUT
GROUP 1 LINK INPUT
MIX LINK INPUTRIGHT
MIX LINK INPUTLEFT

ToolMod Faderbox
LINK INPUTS (CONTROL)
1 PFL LINK IN +
6 PFL LINK IN -
2 GROUND
7 GROUND
3 PFL CONTROL BUS
8 GROUND
4 SOLO BUS
9 LINK IN RELAY INPUT
5 +24 V FOR LINK IN RELAY
SubD-9 Connector

Female in Console Frame
ToolMod Faderbox
modulare Summierer
Audio Anschlüsse
nc
13
Screen
25
-
12
+
24
Screen
11
-
23
+
10
Screen
22
-
9
+
21
Screen
8
-
20
+
7
Screen
19
-
6
+
18
Screen
5
-
17
+
4
Screen
16
-
3
+
15
Screen
2
-
14
+
1
18

ToolMod Faderbox
LINK OUTPUTS (AUDIO)
(requires Master-PCB with Link-Outputs installed)
LINE
1 GROUP 6 LINK OUTPUT
2 GROUP 5 LINK OUTPUT
3 GROUP 4 LINK OUTPUT
4 GROUP 3 LINK OUTPUT
5 GROUP 2 LINK OUTPUT
6 GROUP 1 LINK OUTPUT
7 MIX LINK OUTPUT RIGHT
8 MIX LINK OUTPUT LEFT
SubD-25 Connector
Female in Console Frame
ToolMod Faderbox
LINK OUTPUTS (CONTROL)
1 PFL LINK OUT +
6 PFL LINK OUT -
2 GROUND
7 GROUND
3 PFL CONTROL BUS
8 GROUND
4 SOLO BUS
9 CONNECTED TO 5 (LINK IN ON)
5 CONNECTED TO 9 (LINK IN ON)
SubD-9 Connector
Female in Console Frame
®


