ToolMod Faderbox
®
adt-audio
modulare Summierer
Summen- und Gruppenregler
Summen- und Gruppenregler
Sofern keine Summen- oder Gruppenregler für die jeweilige Anwendung
erforderlich sind können alle Modulplätze mit Eingangsmodulen bestückt
werden. Ein beliebiger Einbau von Mono- und Stereo-Eingangsmodulen ist
möglich, da alle Rahmenplätze für alle Modultypen geeignet sind.
Master Regler
Wird ein Master-Regler, z. B. für die Stereo-Summe, gewünscht, verwendet man
hierfür einen Stereo-Eingangskanal, indem man einen der beiden Eingänge des
Kanals mit den Ausgängen der Summenverstärker im Rahmen verbindet. Der Aus-
gang dieses Kanals wird dann zum Hauptsummenausgang des Mischpultes.

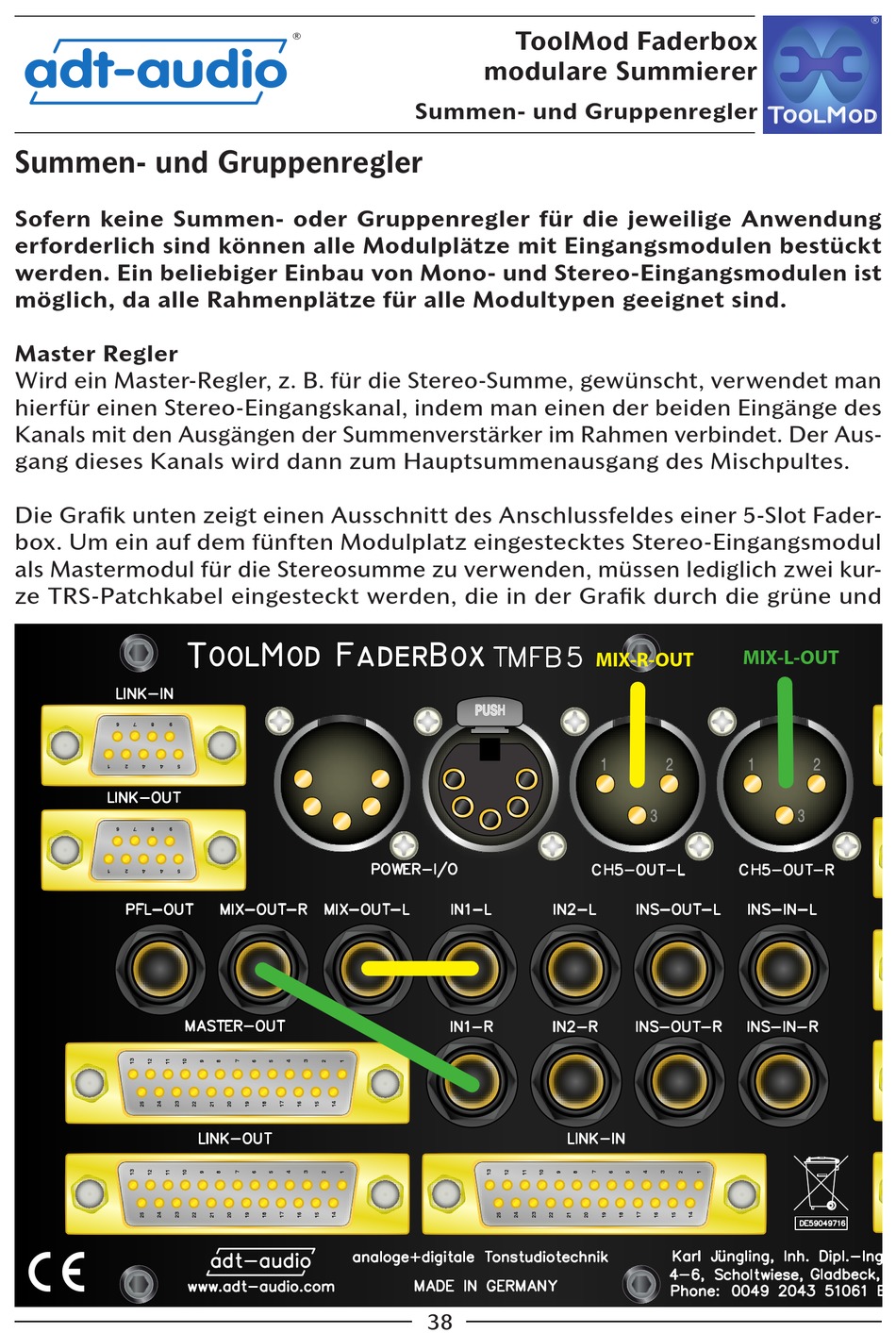

Die Grafik unten zeigt einen Ausschnitt des Anschlussfeldes einer 5-Slot Fader-
box. Um ein auf dem fünften Modulplatz eingestecktes Stereo-Eingangsmodul
als Mastermodul für die Stereosumme zu verwenden, müssen lediglich zwei kur-
ze TRS-Patchkabel eingesteckt werden, die in der Grafik durch die grüne und
MIX-L-OUT
MIX-R-OUT
adt-audio
38
