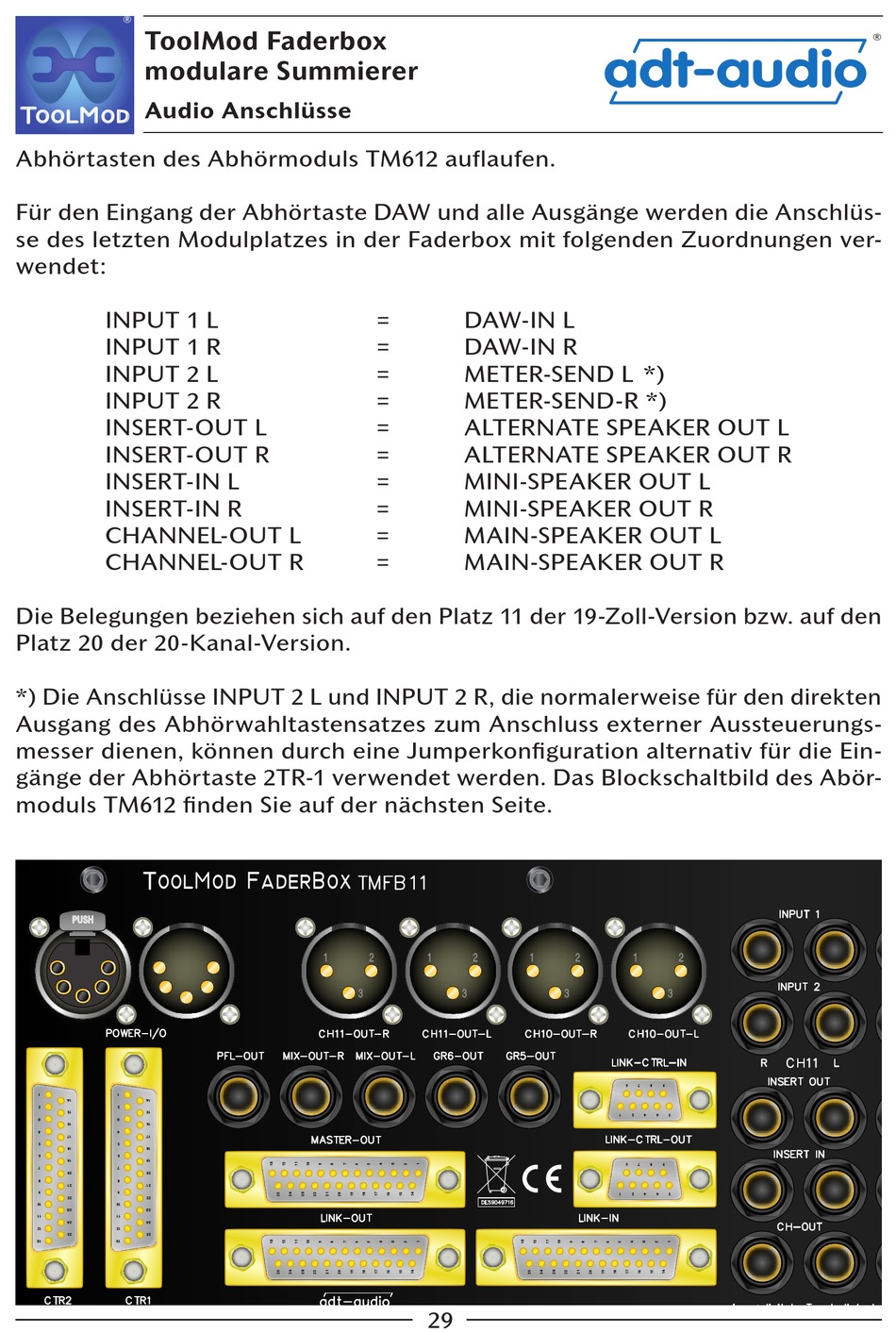

ToolMod Faderbox
modulare Summierer
Audio Anschlüsse
Abhörtasten des Abhörmoduls TM612 auflaufen.
Für den Eingang der Abhörtaste DAW und alle Ausgänge werden die Anschlüs-
se des letzten Modulplatzes in der Faderbox mit folgenden Zuordnungen ver-
wendet:
INPUT 1 L
INPUT 1 R
INPUT 2 L
INPUT 2 R
INSERT-OUT L
INSERT-OUT R
INSERT-IN L
INSERT-IN R
CHANNEL-OUT L
CHANNEL-OUT R
Die Belegungen beziehen sich auf den Platz 11 der 19-Zoll-Version bzw. auf den
Platz 20 der 20-Kanal-Version.
*) Die Anschlüsse INPUT 2 L und INPUT 2 R, die normalerweise für den direkten
Ausgang des Abhörwahltastensatzes zum Anschluss externer Aussteuerungs-
messer dienen, können durch eine Jumperkonfiguration alternativ für die Ein-
gänge der Abhörtaste 2TR-1 verwendet werden. Das Blockschaltbild des Abör-
moduls TM612 finden Sie auf der nächsten Seite.
=
DAW-IN L
=
DAW-IN R
=
METER-SEND L *)
=
METER-SEND-R *)
=
ALTERNATE SPEAKER OUT L
=
ALTERNATE SPEAKER OUT R
=
MINI-SPEAKER OUT L
=
MINI-SPEAKER OUT R
=
MAIN-SPEAKER OUT L
=
MAIN-SPEAKER OUT R
adt-audio
29
