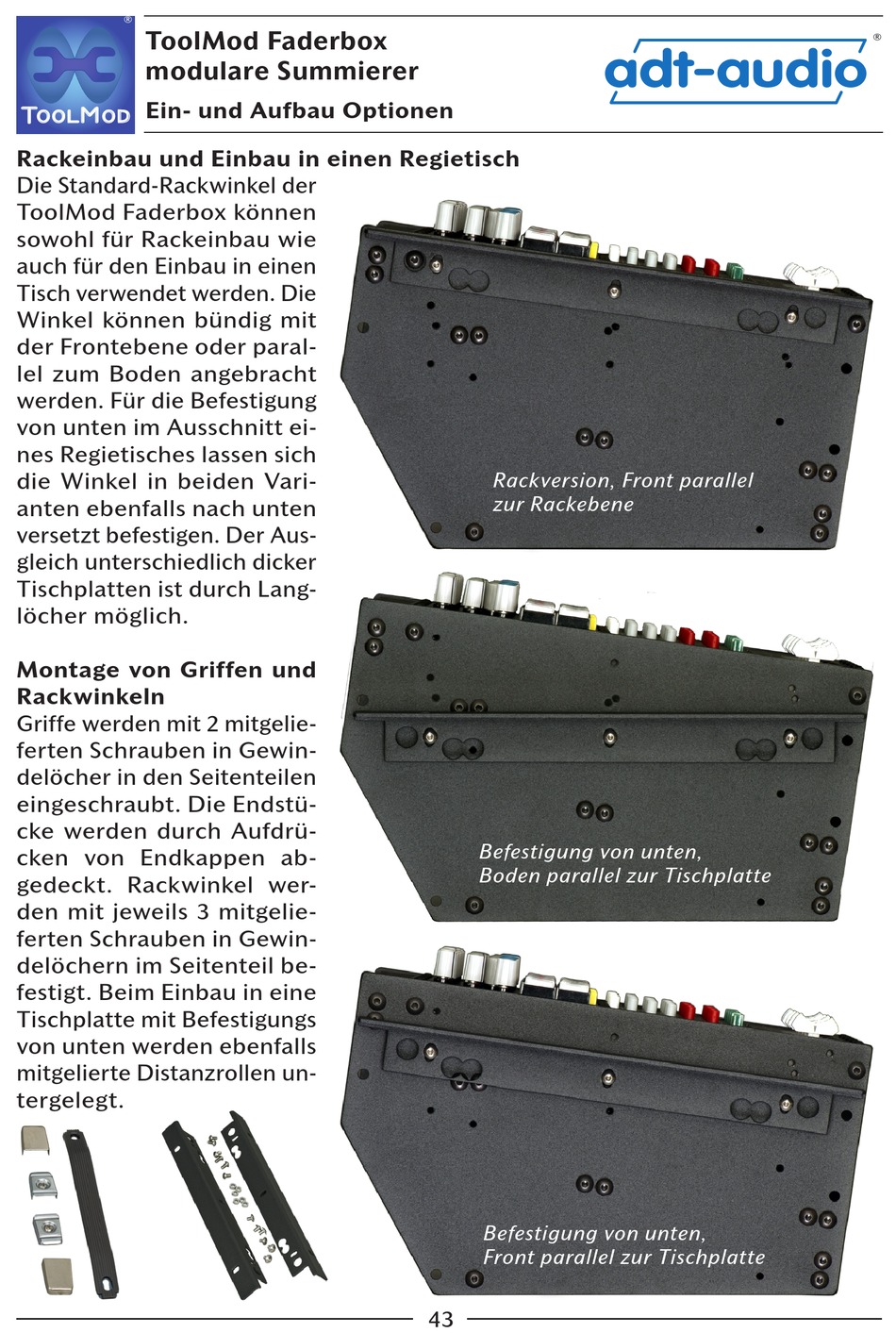

Rackeinbau und Einbau in einen Regietisch

Die Standard-Rackwinkel der
ToolMod Faderbox können
sowohl für Rackeinbau wie
auch für den Einbau in einen
Tisch verwendet werden. Die
Winkel können bündig mit
der Frontebene oder paral-
lel zum Boden angebracht
werden. Für die Befestigung
von unten im Ausschnitt ei-
nes Regietisches lassen sich
die Winkel in beiden Vari-
anten ebenfalls nach unten
versetzt befestigen. Der Aus-
gleich unterschiedlich dicker
Tischplatten ist durch Lang-
löcher möglich.
Montage von Griffen und
Rackwinkeln
Griffe werden mit 2 mitgelie-
ferten Schrauben in Gewin-
delöcher in den Seitenteilen
eingeschraubt. Die Endstü-
cke werden durch Aufdrü-
cken von Endkappen ab-
gedeckt. Rackwinkel wer-
den mit jeweils 3 mitgelie-
ferten Schrauben in Gewin-
delöchern im Seitenteil be-
festigt. Beim Einbau in eine
Tischplatte mit Befestigungs
von unten werden ebenfalls
mitgelierte Distanzrollen un-
tergelegt.
Rackversion, Front parallel
zur Rackebene
Befestigung von unten,
Boden parallel zur Tischplatte
Befestigung von unten,
Front parallel zur Tischplatte
