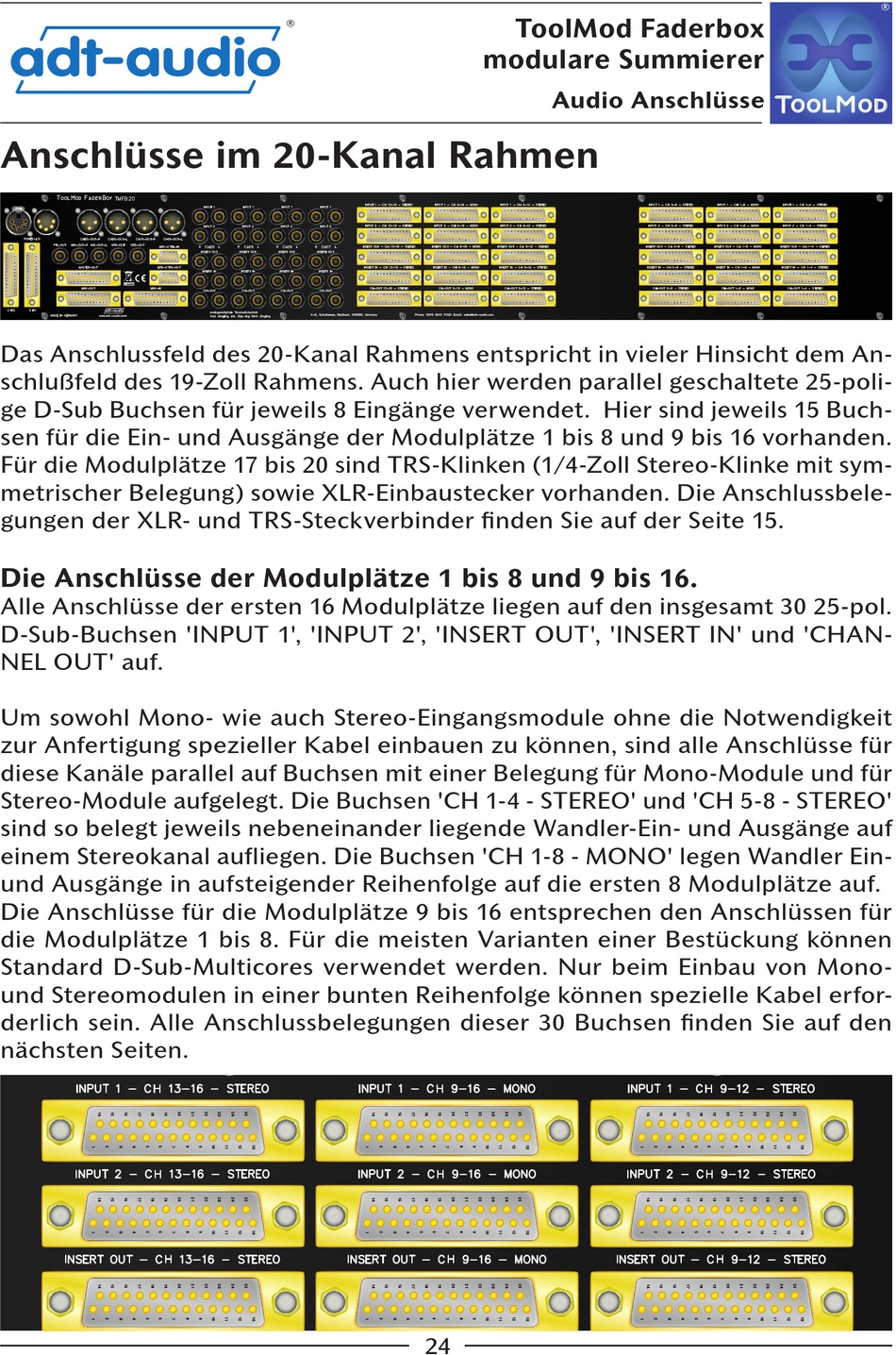

Anschlüsse im 20-Kanal Rahmen
adt-audio
Das Anschlussfeld des 20-Kanal Rahmens entspricht in vieler Hinsicht dem An-
schlußfeld des 19-Zoll Rahmens. Auch hier werden parallel geschaltete 25-poli-
ge D-Sub Buchsen für jeweils 8 Eingänge verwendet. Hier sind jeweils 15 Buch-
sen für die Ein- und Ausgänge der Modulplätze 1 bis 8 und 9 bis 16 vorhanden.
Für die Modulplätze 17 bis 20 sind TRS-Klinken (1/4-Zoll Stereo-Klinke mit sym-
metrischer Belegung) sowie XLR-Einbaustecker vorhanden. Die Anschlussbele-
gungen der XLR- und TRS-Steckverbinder finden Sie auf der Seite 15.
Die Anschlüsse der Modulplätze 1 bis 8 und 9 bis 16.
Alle Anschlüsse der ersten 16 Modulplätze liegen auf den insgesamt 30 25-pol.
D-Sub-Buchsen 'INPUT 1', 'INPUT 2', 'INSERT OUT', 'INSERT IN' und 'CHAN-
NEL OUT' auf.
Um sowohl Mono- wie auch Stereo-Eingangsmodule ohne die Notwendigkeit
zur Anfertigung spezieller Kabel einbauen zu können, sind alle Anschlüsse für
diese Kanäle parallel auf Buchsen mit einer Belegung für Mono-Module und für
Stereo-Module aufgelegt. Die Buchsen 'CH 1-4 - STEREO' und 'CH 5-8 - STEREO'
sind so belegt jeweils nebeneinander liegende Wandler-Ein- und Ausgänge auf
einem Stereokanal aufliegen. Die Buchsen 'CH 1-8 - MONO' legen Wandler Ein-
und Ausgänge in aufsteigender Reihenfolge auf die ersten 8 Modulplätze auf.
Die Anschlüsse für die Modulplätze 9 bis 16 entsprechen den Anschlüssen für
die Modulplätze 1 bis 8. Für die meisten Varianten einer Bestückung können
Standard D-Sub-Multicores verwendet werden. Nur beim Einbau von Mono-
und Stereomodulen in einer bunten Reihenfolge können spezielle Kabel erfor-
derlich sein. Alle Anschlussbelegungen dieser 30 Buchsen finden Sie auf den
nächsten Seiten.
