ToolMod Faderbox
®
adt-audio
modulare Summierer
Stromversorgung und Netzgeräte

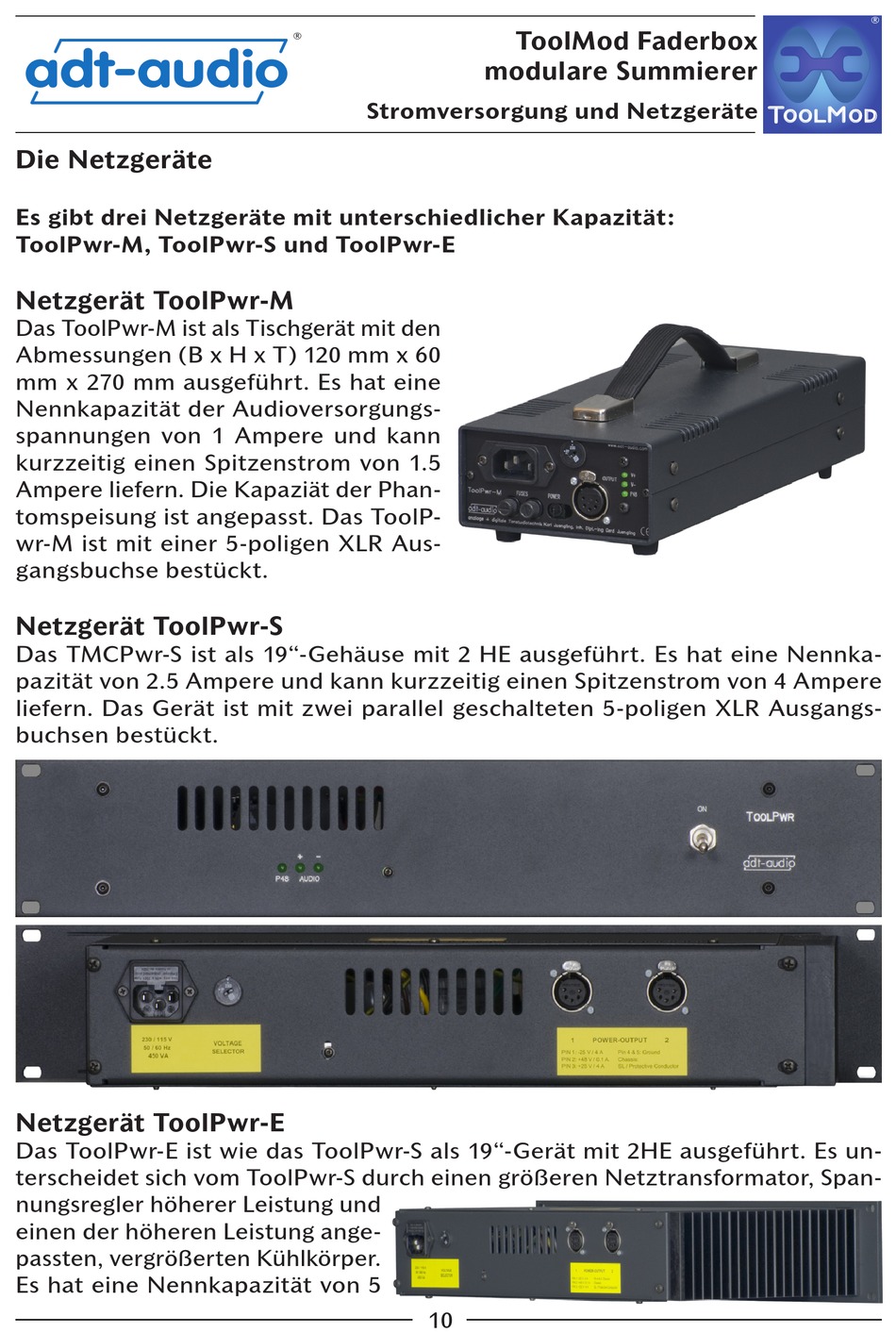

Die Netzgeräte
Es gibt drei Netzgeräte mit unterschiedlicher Kapazität:
ToolPwr-M, ToolPwr-S und ToolPwr-E
Netzgerät ToolPwr-M
Das ToolPwr-M ist als Tischgerät mit den
Abmessungen (B x H x T) 120 mm x 60
mm x 270 mm ausgeführt. Es hat eine
Nennkapazität der Audioversorgungs-
spannungen von 1 Ampere und kann
kurzzeitig einen Spitzenstrom von 1.5
Ampere liefern. Die Kapaziät der Phan-
tomspeisung ist angepasst. Das ToolP-
wr-M ist mit einer 5-poligen XLR Aus-
gangsbuchse bestückt.
Netzgerät ToolPwr-S
Das TMCPwr-S ist als 19"-Gehäuse mit 2 HE ausgeführt. Es hat eine Nennka-
pazität von 2.5 Ampere und kann kurzzeitig einen Spitzenstrom von 4 Ampere
liefern. Das Gerät ist mit zwei parallel geschalteten 5-poligen XLR Ausgangs-
buchsen bestückt.
Netzgerät ToolPwr-E
Das ToolPwr-E ist wie das ToolPwr-S als 19"-Gerät mit 2HE ausgeführt. Es un-
terscheidet sich vom ToolPwr-S durch einen größeren Netztransformator, Span-
nungsregler höherer Leistung und
einen der höheren Leistung ange-
passten, vergrößerten Kühlkörper.
Es hat eine Nennkapazität von 5
10
