Anschlüsse Im 10-Zoll Rahmen; Die Anschlüsse Der Modulplätze 1 Bis 4 - adt-audio ToolMod Faderbox Installationshandbuch

®
ToolMod Faderbox
modulare Summierer
Audio Anschlüsse


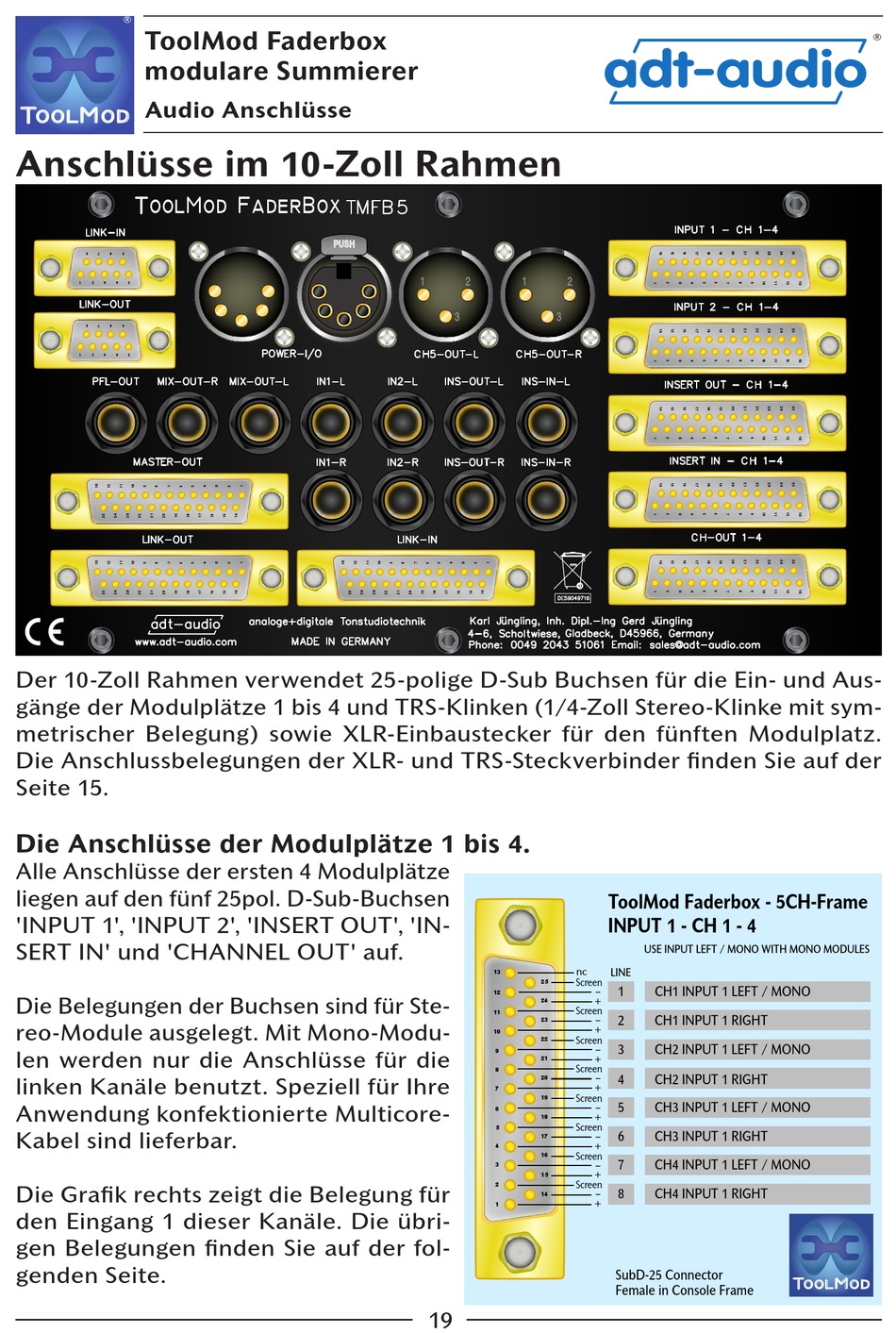

Anschlüsse im 10-Zoll Rahmen

adt-audio
Der 10-Zoll Rahmen verwendet 25-polige D-Sub Buchsen für die Ein- und Aus-
gänge der Modulplätze 1 bis 4 und TRS-Klinken (1/4-Zoll Stereo-Klinke mit sym-
metrischer Belegung) sowie XLR-Einbaustecker für den fünften Modulplatz.
Die Anschlussbelegungen der XLR- und TRS-Steckverbinder finden Sie auf der
Seite 15.
Die Anschlüsse der Modulplätze 1 bis 4.
Alle Anschlüsse der ersten 4 Modulplätze
liegen auf den fünf 25pol. D-Sub-Buchsen
'INPUT 1', 'INPUT 2', 'INSERT OUT', 'IN-
SERT IN' und 'CHANNEL OUT' auf.
Die Belegungen der Buchsen sind für Ste-
reo-Module ausgelegt. Mit Mono-Modu-
len werden nur die Anschlüsse für die
linken Kanäle benutzt. Speziell für Ihre
Anwendung konfektionierte Multicore-
Kabel sind lieferbar.
Die Grafik rechts zeigt die Belegung für
den Eingang 1 dieser Kanäle. Die übri-
gen Belegungen finden Sie auf der fol-
genden Seite.
nc
13
Screen
25
-
12
+
24
Screen
11
-
23
+
10
Screen
22
-
9
+
21
Screen
8
-
20
+
7
Screen
19
-
6
+
18
Screen
5
-
17
+
4
Screen
16
-
3
+
15
Screen
2
-
14
+
1
19
adt-audio
ToolMod Faderbox - 5CH-Frame
INPUT 1 - CH 1 - 4
USE INPUT LEFT / MONO WITH MONO MODULES
LINE
1 CH1 INPUT 1 LEFT / MONO
2 CH1 INPUT 1 RIGHT
3 CH2 INPUT 1 LEFT / MONO
4 CH2 INPUT 1 RIGHT
5 CH3 INPUT 1 LEFT / MONO
6 CH3 INPUT 1 RIGHT
7 CH4 INPUT 1 LEFT / MONO
8 CH4 INPUT 1 RIGHT
SubD-25 Connector
Female in Console Frame
®

