ToolMod Faderbox
modulare Summierer
Audio Anschlüsse

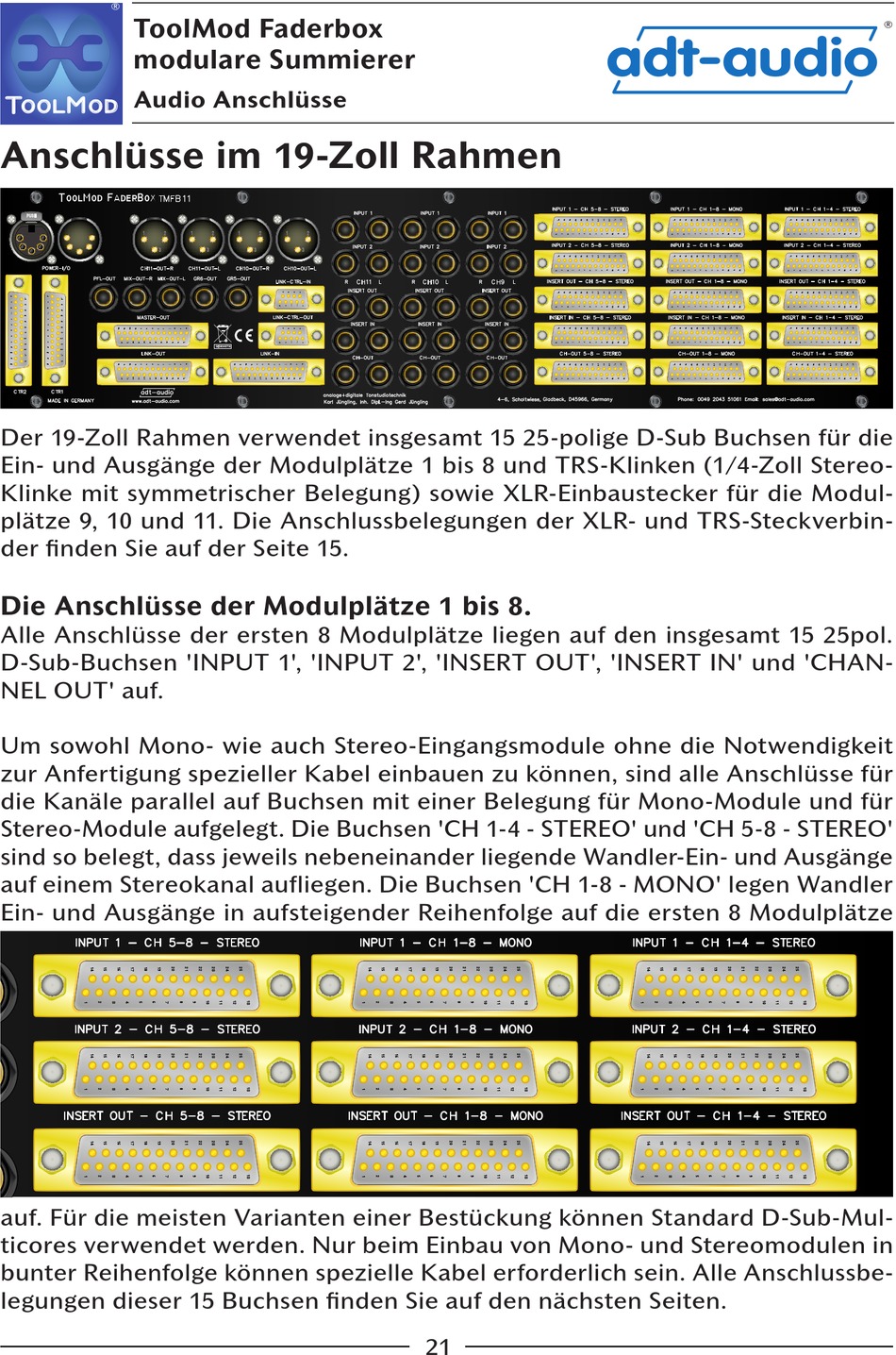

Anschlüsse im 19-Zoll Rahmen
adt-audio
Der 19-Zoll Rahmen verwendet insgesamt 15 25-polige D-Sub Buchsen für die
Ein- und Ausgänge der Modulplätze 1 bis 8 und TRS-Klinken (1/4-Zoll Stereo-
Klinke mit symmetrischer Belegung) sowie XLR-Einbaustecker für die Modul-
plätze 9, 10 und 11. Die Anschlussbelegungen der XLR- und TRS-Steckverbin-
der finden Sie auf der Seite 15.
Die Anschlüsse der Modulplätze 1 bis 8.
Alle Anschlüsse der ersten 8 Modulplätze liegen auf den insgesamt 15 25pol.
D-Sub-Buchsen 'INPUT 1', 'INPUT 2', 'INSERT OUT', 'INSERT IN' und 'CHAN-
NEL OUT' auf.
Um sowohl Mono- wie auch Stereo-Eingangsmodule ohne die Notwendigkeit
zur Anfertigung spezieller Kabel einbauen zu können, sind alle Anschlüsse für
die Kanäle parallel auf Buchsen mit einer Belegung für Mono-Module und für
Stereo-Module aufgelegt. Die Buchsen 'CH 1-4 - STEREO' und 'CH 5-8 - STEREO'
sind so belegt, dass jeweils nebeneinander liegende Wandler-Ein- und Ausgänge
auf einem Stereokanal aufliegen. Die Buchsen 'CH 1-8 - MONO' legen Wandler
Ein- und Ausgänge in aufsteigender Reihenfolge auf die ersten 8 Modulplätze
auf. Für die meisten Varianten einer Bestückung können Standard D-Sub-Mul-
ticores verwendet werden. Nur beim Einbau von Mono- und Stereomodulen in
bunter Reihenfolge können spezielle Kabel erforderlich sein. Alle Anschlussbe-
legungen dieser 15 Buchsen finden Sie auf den nächsten Seiten.
21
