in diesen Platz eingebautem Stereomodul als Master mit normalen TRS Patch-
kabeln. Einzelheiten zur Konfiguration von Modulen als Master für die Stereo-
summe oder als Gruppen-Master finden Sie im ToolMod Faderbox Handbuch
und ab Seite 38.

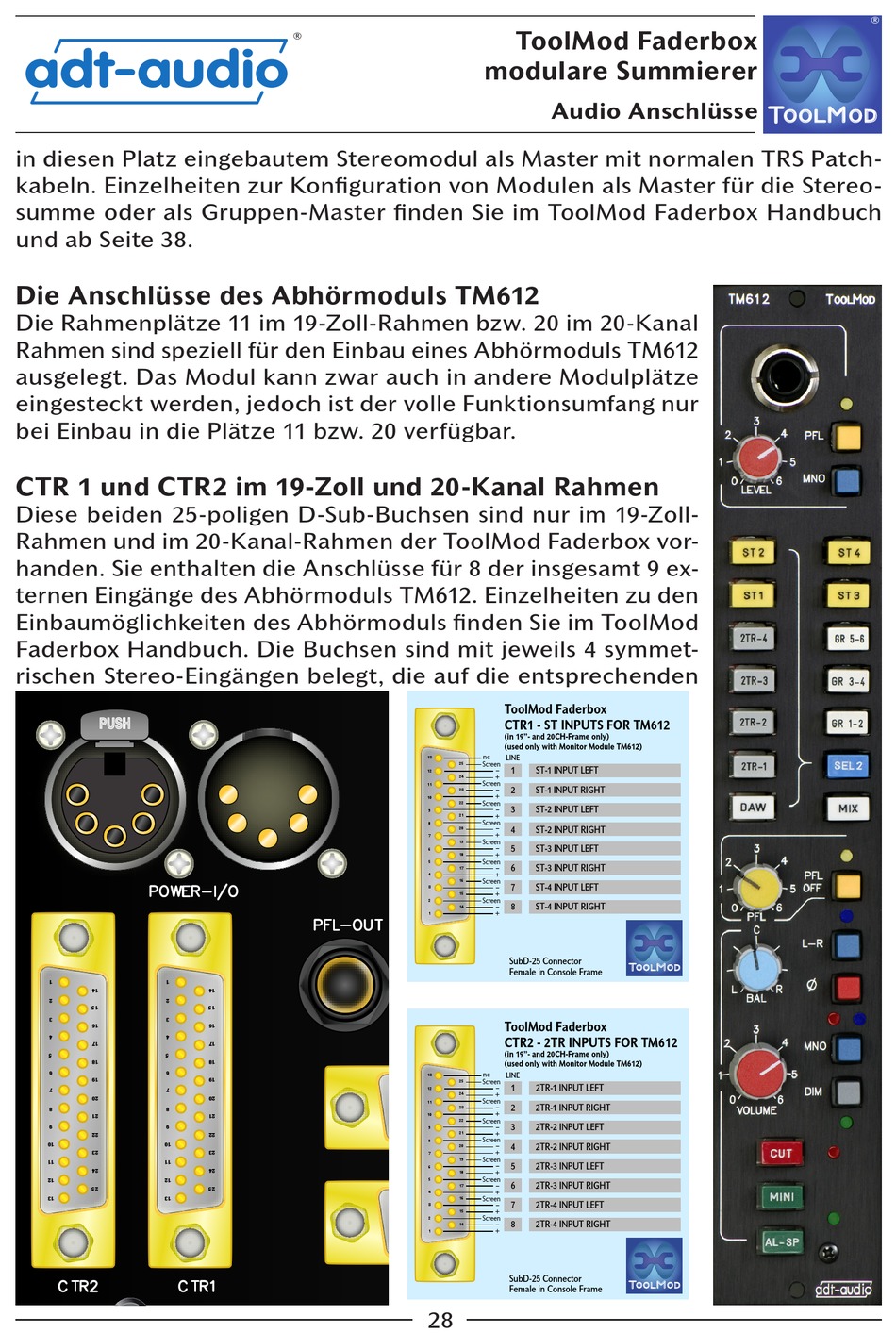

Die Anschlüsse des Abhörmoduls TM612
Die Rahmenplätze 11 im 19-Zoll-Rahmen bzw. 20 im 20-Kanal
Rahmen sind speziell für den Einbau eines Abhörmoduls TM612
ausgelegt. Das Modul kann zwar auch in andere Modulplätze
eingesteckt werden, jedoch ist der volle Funktionsumfang nur
bei Einbau in die Plätze 11 bzw. 20 verfügbar.
CTR 1 und CTR2 im 19-Zoll und 20-Kanal Rahmen
Diese beiden 25-poligen D-Sub-Buchsen sind nur im 19-Zoll-
Rahmen und im 20-Kanal-Rahmen der ToolMod Faderbox vor-
handen. Sie enthalten die Anschlüsse für 8 der insgesamt 9 ex-
ternen Eingänge des Abhörmoduls TM612. Einzelheiten zu den
Einbaumöglichkeiten des Abhörmoduls finden Sie im ToolMod
Faderbox Handbuch. Die Buchsen sind mit jeweils 4 symmet-
rischen Stereo-Eingängen belegt, die auf die entsprechenden
®

ToolMod Faderbox
modulare Summierer
Audio Anschlüsse
ToolMod Faderbox
CTR1 - ST INPUTS FOR TM612
(in 19"- and 20CH-Frame only)
(used only with Monitor Module TM612)
nc LINE
13
Screen
25
1 ST-1 INPUT LEFT
-
12
+
24
Screen
11
2 ST-1 INPUT RIGHT
-
23
+
10
Screen
22
3 ST-2 INPUT LEFT
-
9
+
21
Screen
8
- 4 ST-2 INPUT RIGHT
20
+
7
Screen
19
5 ST-3 INPUT LEFT
-
6
+
18
Screen
5
6 ST-3 INPUT RIGHT
-
17
+
4
Screen
16
7 ST-4 INPUT LEFT
-
3
+
15
Screen
2
8 ST-4 INPUT RIGHT
-
14
+
1
SubD-25 Connector
Female in Console Frame
ToolMod Faderbox
CTR2 - 2TR INPUTS FOR TM612
(in 19"- and 20CH-Frame only)
(used only with Monitor Module TM612)
nc LINE
13
Screen
25
1 2TR-1 INPUT LEFT
-
12
+
24
Screen
11
2 2TR-1 INPUT RIGHT
-
23
+
10
Screen
22
3 2TR-2 INPUT LEFT
-
9
+
21
Screen
8
4 2TR-2 INPUT RIGHT
-
20
+
7
Screen
19
5 2TR-3 INPUT LEFT
-
6
+
18
Screen
5
6 2TR-3 INPUT RIGHT
-
17
+
4
Screen
16
7 2TR-4 INPUT LEFT
-
3
+
15
Screen
2
8 2TR-4 INPUT RIGHT
-
14
+
1
SubD-25 Connector
adt-audio
Female in Console Frame
