Audio Anschlüsse
Einzelheiten beschrieben.
Anschlussfelder

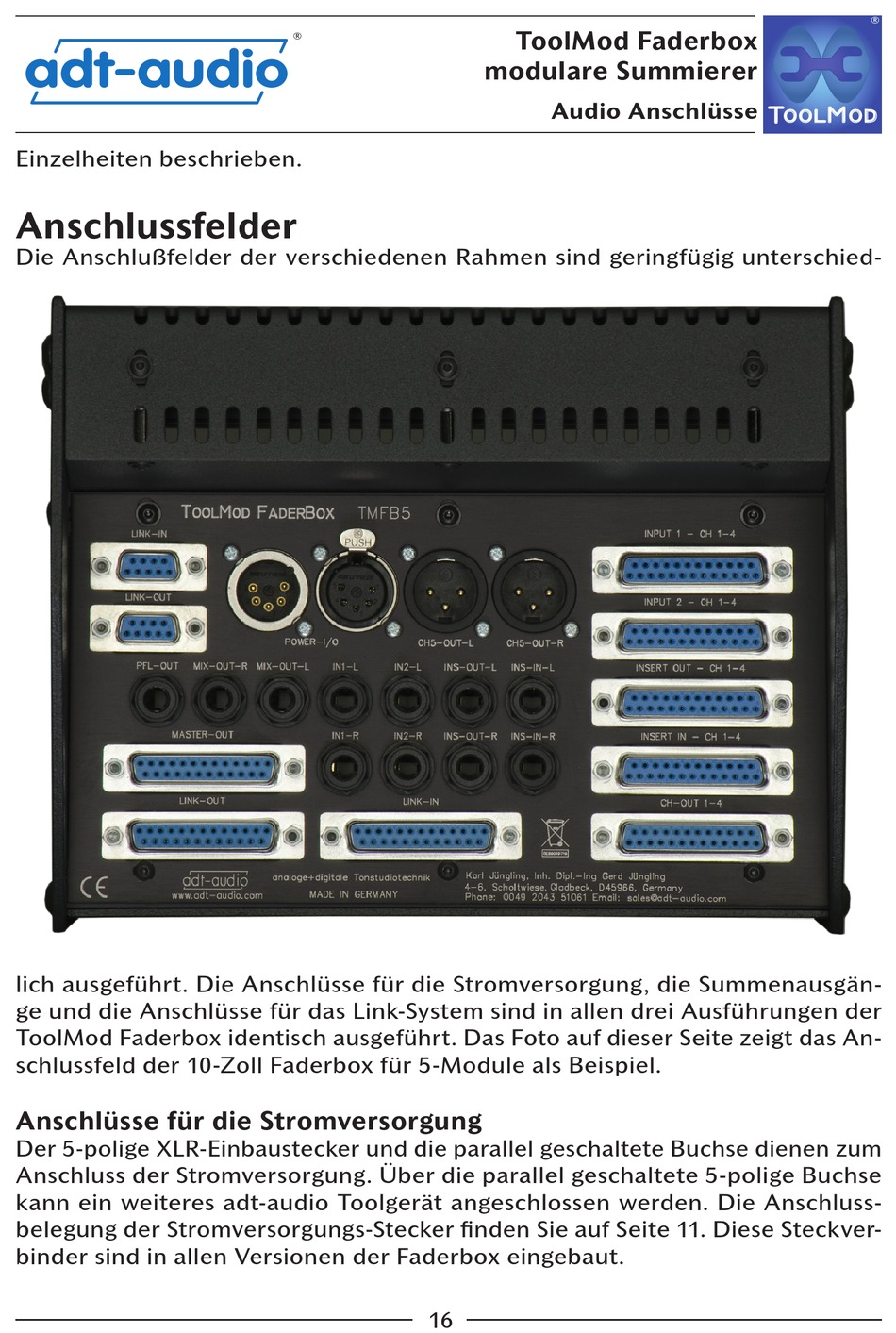

Die Anschlußfelder der verschiedenen Rahmen sind geringfügig unterschied-
lich ausgeführt. Die Anschlüsse für die Stromversorgung, die Summenausgän-
ge und die Anschlüsse für das Link-System sind in allen drei Ausführungen der
ToolMod Faderbox identisch ausgeführt. Das Foto auf dieser Seite zeigt das An-
schlussfeld der 10-Zoll Faderbox für 5-Module als Beispiel.
Anschlüsse für die Stromversorgung
Der 5-polige XLR-Einbaustecker und die parallel geschaltete Buchse dienen zum
Anschluss der Stromversorgung. Über die parallel geschaltete 5-polige Buchse
kann ein weiteres adt-audio Toolgerät angeschlossen werden. Die Anschluss-
belegung der Stromversorgungs-Stecker finden Sie auf Seite 11. Diese Steckver-
binder sind in allen Versionen der Faderbox eingebaut.
