adt-audio

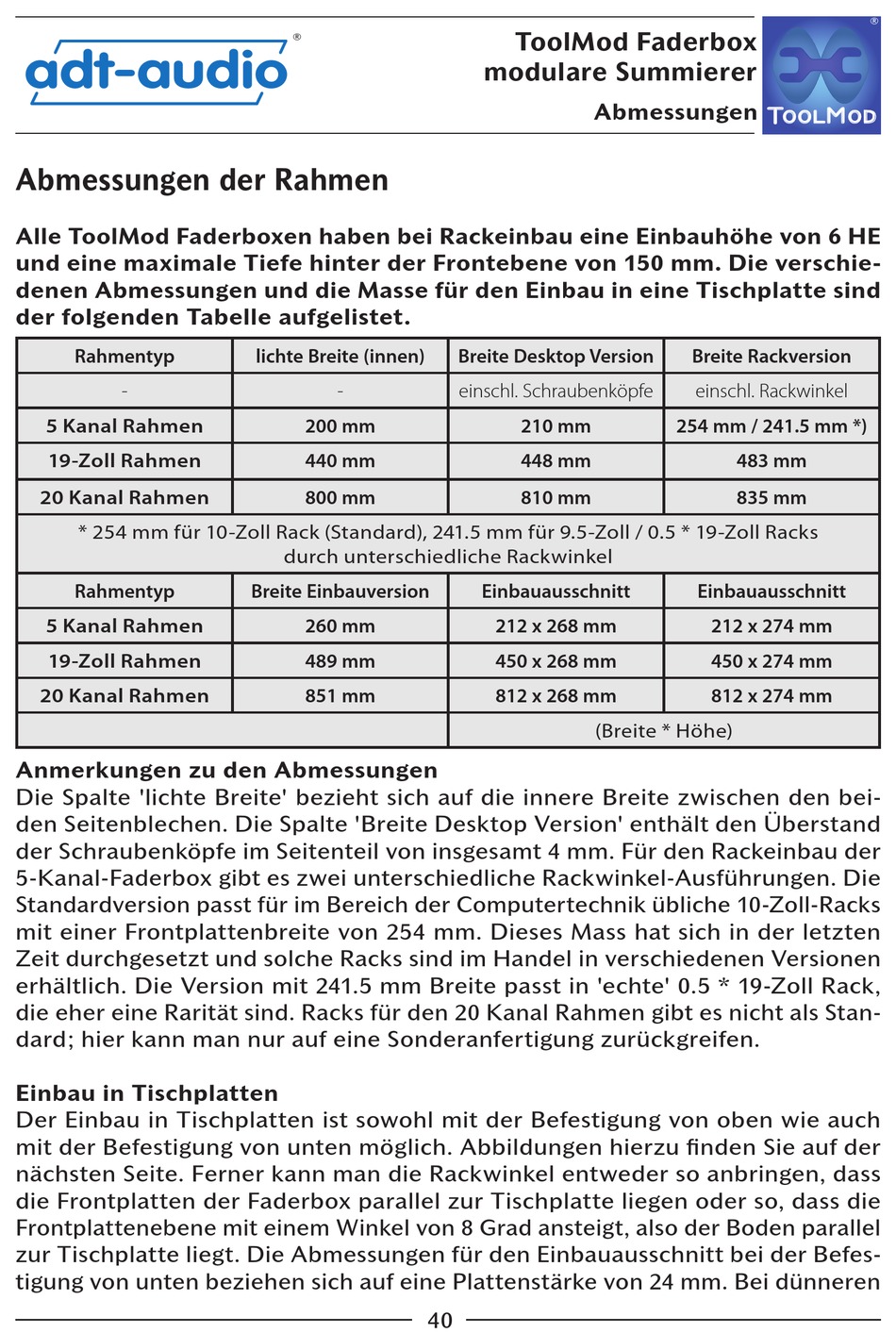

Abmessungen der Rahmen
Alle ToolMod Faderboxen haben bei Rackeinbau eine Einbauhöhe von 6 HE
und eine maximale Tiefe hinter der Frontebene von 150 mm. Die verschie-
denen Abmessungen und die Masse für den Einbau in eine Tischplatte sind
der folgenden Tabelle aufgelistet.
Rahmentyp
-
5 Kanal Rahmen
19-Zoll Rahmen
20 Kanal Rahmen
* 254 mm für 10-Zoll Rack (Standard), 241.5 mm für 9.5-Zoll / 0.5 * 19-Zoll Racks
Rahmentyp
5 Kanal Rahmen
19-Zoll Rahmen
20 Kanal Rahmen
Anmerkungen zu den Abmessungen
Die Spalte 'lichte Breite' bezieht sich auf die innere Breite zwischen den bei-
den Seitenblechen. Die Spalte 'Breite Desktop Version' enthält den Überstand
der Schraubenköpfe im Seitenteil von insgesamt 4 mm. Für den Rackeinbau der
5-Kanal-Faderbox gibt es zwei unterschiedliche Rackwinkel-Ausführungen. Die
Standardversion passt für im Bereich der Computertechnik übliche 10-Zoll-Racks
mit einer Frontplattenbreite von 254 mm. Dieses Mass hat sich in der letzten
Zeit durchgesetzt und solche Racks sind im Handel in verschiedenen Versionen
erhältlich. Die Version mit 241.5 mm Breite passt in 'echte' 0.5 * 19-Zoll Rack,
die eher eine Rarität sind. Racks für den 20 Kanal Rahmen gibt es nicht als Stan-
dard; hier kann man nur auf eine Sonderanfertigung zurückgreifen.
Einbau in Tischplatten
Der Einbau in Tischplatten ist sowohl mit der Befestigung von oben wie auch
mit der Befestigung von unten möglich. Abbildungen hierzu finden Sie auf der
nächsten Seite. Ferner kann man die Rackwinkel entweder so anbringen, dass
die Frontplatten der Faderbox parallel zur Tischplatte liegen oder so, dass die
Frontplattenebene mit einem Winkel von 8 Grad ansteigt, also der Boden parallel
zur Tischplatte liegt. Die Abmessungen für den Einbauausschnitt bei der Befes-
tigung von unten beziehen sich auf eine Plattenstärke von 24 mm. Bei dünneren
®
lichte Breite (innen)
-
200 mm
440 mm
800 mm
durch unterschiedliche Rackwinkel
Breite Einbauversion
260 mm
489 mm
851 mm
ToolMod Faderbox
modulare Summierer
Abmessungen
Breite Desktop Version
einschl. Schraubenköpfe
210 mm
448 mm
810 mm
Einbauausschnitt
212 x 268 mm
450 x 268 mm
812 x 268 mm
(Breite * Höhe)
40
Breite Rackversion
einschl. Rackwinkel
254 mm / 241.5 mm *)
483 mm
835 mm
Einbauausschnitt
212 x 274 mm
450 x 274 mm
812 x 274 mm
®
