adt-audio
®
Aux-Regler 2
(arbeitet als Pan-Pot bei STEREO)
Eingangswahlschalter für AUX2
(inaktiv bei STEREO)
Aux-Umschaltung von Mono (default)
auf STEREO mit Aux 1 als Level-Regler
und Aux 2 als Pan-Pot
Aux-Regler 1
(arbeitet als Level-Regler bei STEREO)
Eingangswahlschalter für AUX1
(immer aktiv)
Pan-Pot
Safe-Schalter, blockiert Solo
Solo Taste
Eingangswahl, Umschaltung auf
den zweiten Eingang
Insert Taste, aktiviert den
Insert-Eingang
CUT-Schalter zur Stummschaltung
hinter Regler
PFL-Schalter, aktiviert Vorhören
die Summenwahl-Tasten MIX und 1/2
bis 5/6 liegen hinter dem Pan-Pot
MIX wählt die Stereo-Summe an
1/2 wählt die Gruppen 1 und 2 an
3/4 wählt die Gruppen 3 und 4 an
5/6 wählt die Gruppen 5 und 6 an
schaltet die Gruppen 5 und 6
vorrangig auf die Ausgänge der
Aux-Regler Aux 1 (GR5) und
Aux2 (GR6)
CH-OUT TO AUX
schaltet den Kanalausgang von
Post-Fader auf den Ausgang
von Aux1 (konfigurierbar auf
Aux2
FDR-OFF
schaltet den Hauptregler ab
und wählt eine Festverstärkung
von 0 dB
Hauptregler

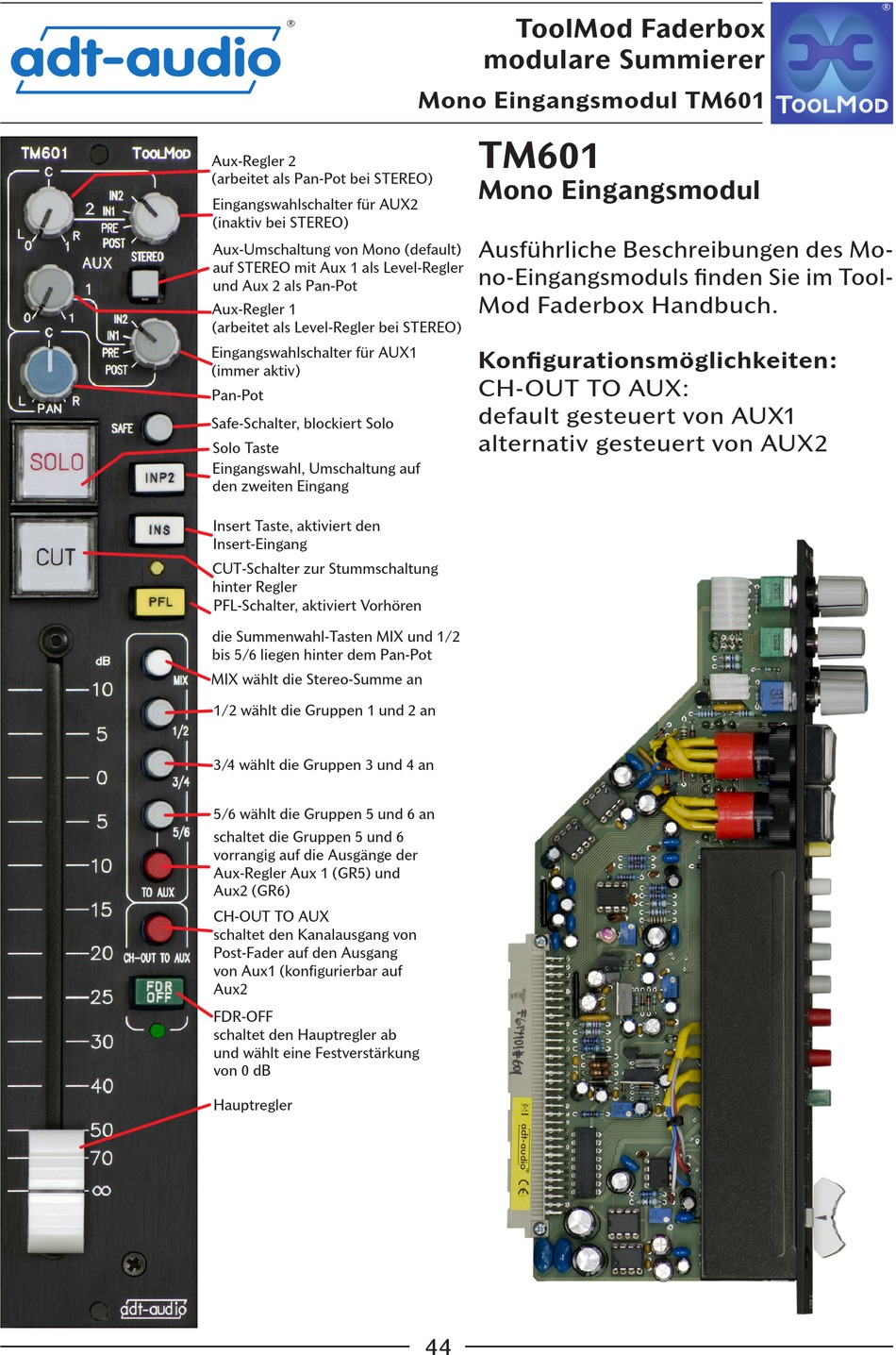

ToolMod Faderbox
modulare Summierer
Mono Eingangsmodul TM601
TM601
Mono Eingangsmodul
Ausführliche Beschreibungen des Mo-
no-Eingangsmoduls finden Sie im Tool-
Mod Faderbox Handbuch.
Konfigurationsmöglichkeiten:
CH-OUT TO AUX:
default gesteuert von AUX1
alternativ gesteuert von AUX2
44
®
