ToolMod Faderbox
modulare Summierer
Audio Anschlüsse

Summenausgänge

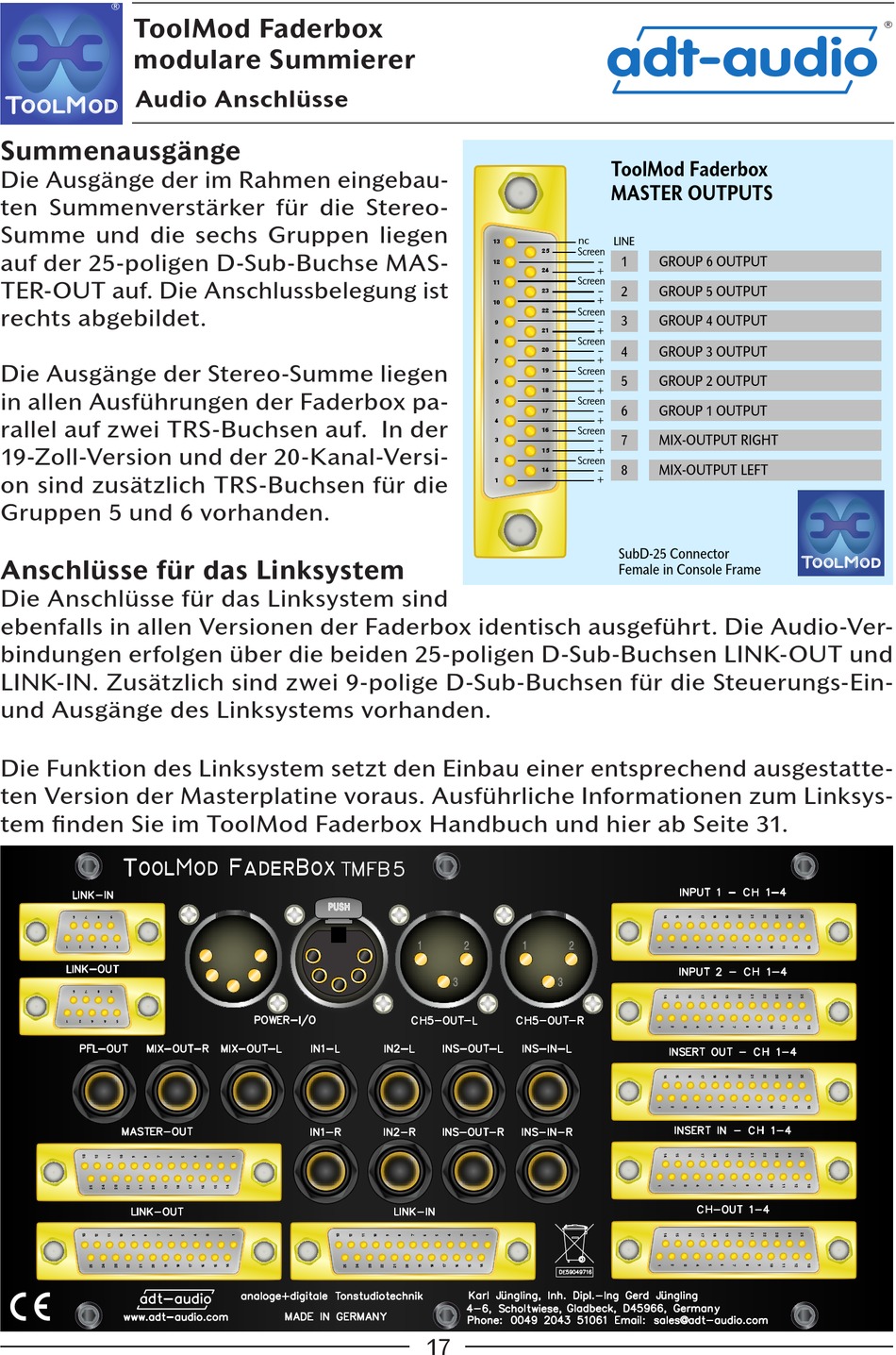

Die Ausgänge der im Rahmen eingebau-
ten Summenverstärker für die Stereo-
Summe und die sechs Gruppen liegen
auf der 25-poligen D-Sub-Buchse MAS-
TER-OUT auf. Die Anschlussbelegung ist
rechts abgebildet.
Die Ausgänge der Stereo-Summe liegen
in allen Ausführungen der Faderbox pa-
rallel auf zwei TRS-Buchsen auf. In der
19-Zoll-Version und der 20-Kanal-Versi-
on sind zusätzlich TRS-Buchsen für die
Gruppen 5 und 6 vorhanden.
Anschlüsse für das Linksystem
Die Anschlüsse für das Linksystem sind
ebenfalls in allen Versionen der Faderbox identisch ausgeführt. Die Audio-Ver-
bindungen erfolgen über die beiden 25-poligen D-Sub-Buchsen LINK-OUT und
LINK-IN. Zusätzlich sind zwei 9-polige D-Sub-Buchsen für die Steuerungs-Ein-
und Ausgänge des Linksystems vorhanden.
Die Funktion des Linksystem setzt den Einbau einer entsprechend ausgestatte-
ten Version der Masterplatine voraus. Ausführliche Informationen zum Linksys-
tem finden Sie im ToolMod Faderbox Handbuch und hier ab Seite 31.

adt-audio
nc
13
Screen
25
12
+
24
Screen
11
23
+
10
Screen
22
9
+
21
Screen
8
20
+
7
Screen
19
6
+
18
Screen
5
17
+
4
Screen
16
3
+
15
Screen
2
14
+
1
17
adt-audio
ToolMod Faderbox
MASTER OUTPUTS
LINE
1 GROUP 6 OUTPUT
-
2 GROUP 5 OUTPUT
-
3 GROUP 4 OUTPUT
-
4 GROUP 3 OUTPUT
-
5 GROUP 2 OUTPUT
-
6 GROUP 1 OUTPUT
-
7 MIX-OUTPUT RIGHT
-
8 MIX-OUTPUT LEFT
-
SubD-25 Connector
Female in Console Frame
®

