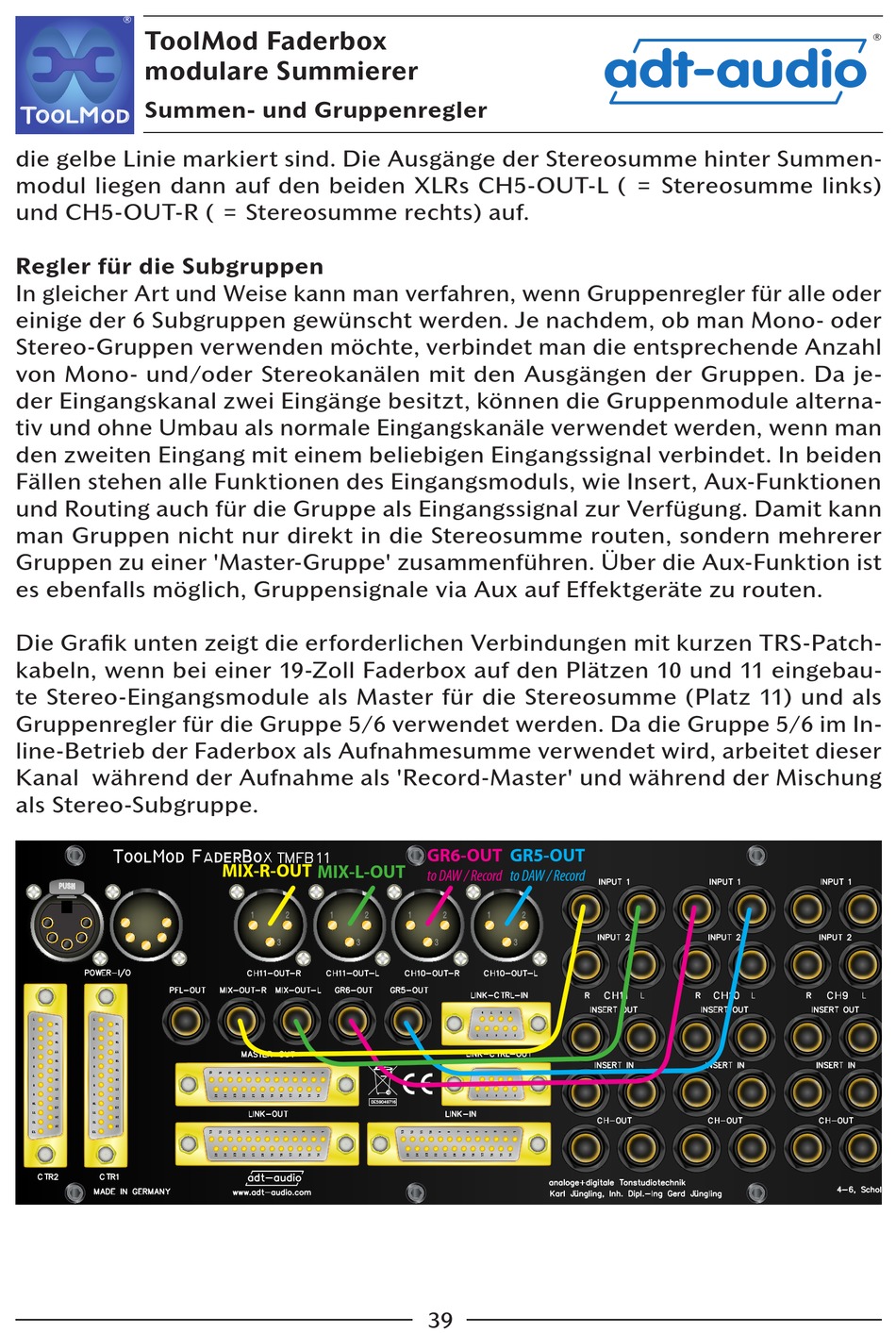

Summen- und Gruppenregler
die gelbe Linie markiert sind. Die Ausgänge der Stereosumme hinter Summen-
modul liegen dann auf den beiden XLRs CH5-OUT-L ( = Stereosumme links)
und CH5-OUT-R ( = Stereosumme rechts) auf.
Regler für die Subgruppen
In gleicher Art und Weise kann man verfahren, wenn Gruppenregler für alle oder
einige der 6 Subgruppen gewünscht werden. Je nachdem, ob man Mono- oder
Stereo-Gruppen verwenden möchte, verbindet man die entsprechende Anzahl
von Mono- und/oder Stereokanälen mit den Ausgängen der Gruppen. Da je-
der Eingangskanal zwei Eingänge besitzt, können die Gruppenmodule alterna-
tiv und ohne Umbau als normale Eingangskanäle verwendet werden, wenn man
den zweiten Eingang mit einem beliebigen Eingangssignal verbindet. In beiden
Fällen stehen alle Funktionen des Eingangsmoduls, wie Insert, Aux-Funktionen
und Routing auch für die Gruppe als Eingangssignal zur Verfügung. Damit kann
man Gruppen nicht nur direkt in die Stereosumme routen, sondern mehrerer
Gruppen zu einer 'Master-Gruppe' zusammenführen. Über die Aux-Funktion ist
es ebenfalls möglich, Gruppensignale via Aux auf Effektgeräte zu routen.
Die Grafik unten zeigt die erforderlichen Verbindungen mit kurzen TRS-Patch-
kabeln, wenn bei einer 19-Zoll Faderbox auf den Plätzen 10 und 11 eingebau-
te Stereo-Eingangsmodule als Master für die Stereosumme (Platz 11) und als
Gruppenregler für die Gruppe 5/6 verwendet werden. Da die Gruppe 5/6 im In-
line-Betrieb der Faderbox als Aufnahmesumme verwendet wird, arbeitet dieser
Kanal während der Aufnahme als 'Record-Master' und während der Mischung
als Stereo-Subgruppe.
