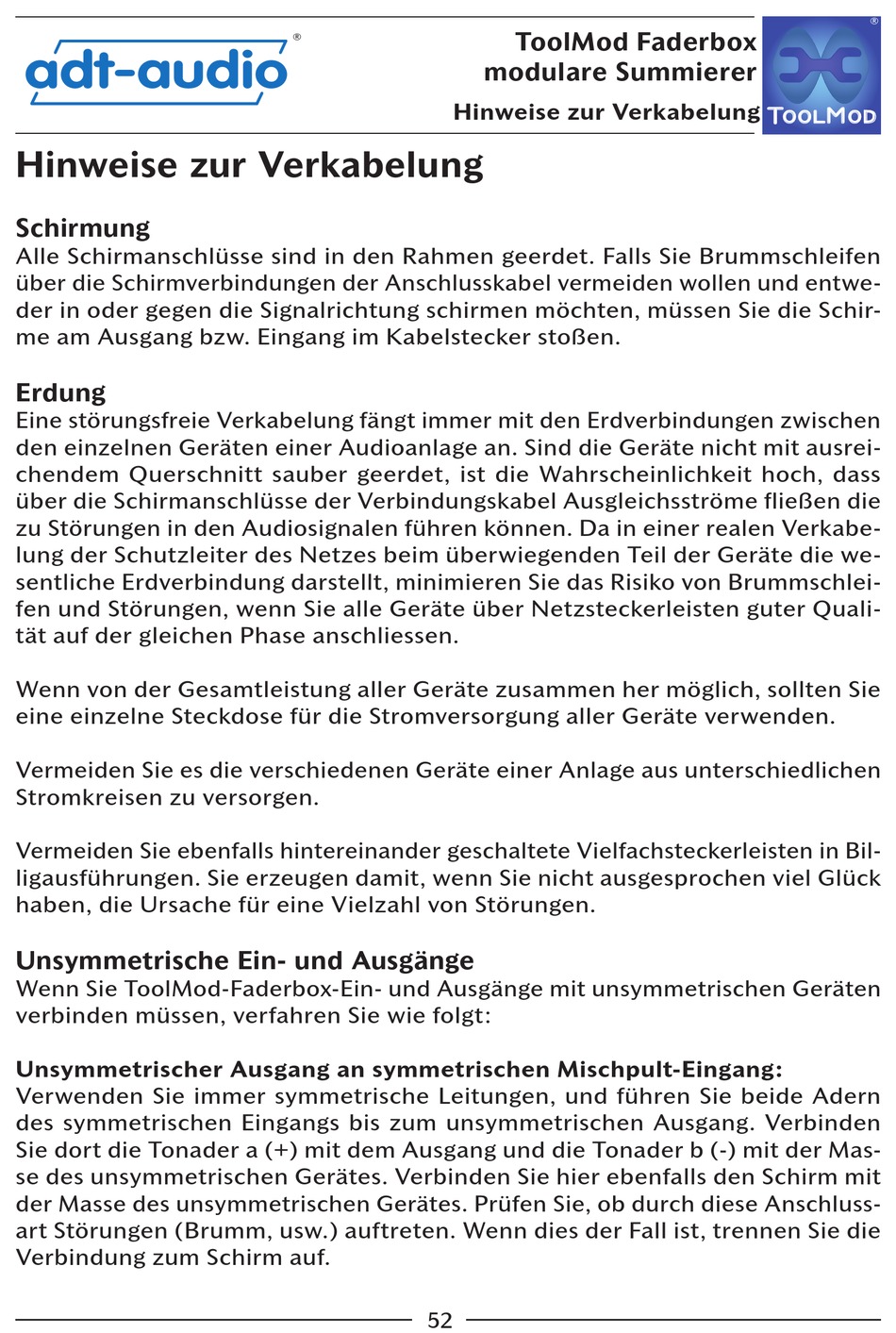

Hinweise zur Verkabelung
Hinweise zur Verkabelung
Schirmung
Alle Schirmanschlüsse sind in den Rahmen geerdet. Falls Sie Brummschleifen
über die Schirmverbindungen der Anschlusskabel vermeiden wollen und entwe-
der in oder gegen die Signalrichtung schirmen möchten, müssen Sie die Schir-
me am Ausgang bzw. Eingang im Kabelstecker stoßen.
Erdung
Eine störungsfreie Verkabelung fängt immer mit den Erdverbindungen zwischen
den einzelnen Geräten einer Audioanlage an. Sind die Geräte nicht mit ausrei-
chendem Querschnitt sauber geerdet, ist die Wahrscheinlichkeit hoch, dass
über die Schirmanschlüsse der Verbindungskabel Ausgleichsströme fließen die
zu Störungen in den Audiosignalen führen können. Da in einer realen Verkabe-
lung der Schutzleiter des Netzes beim überwiegenden Teil der Geräte die we-
sentliche Erdverbindung darstellt, minimieren Sie das Risiko von Brummschlei-
fen und Störungen, wenn Sie alle Geräte über Netzsteckerleisten guter Quali-
tät auf der gleichen Phase anschliessen.
Wenn von der Gesamtleistung aller Geräte zusammen her möglich, sollten Sie
eine einzelne Steckdose für die Stromversorgung aller Geräte verwenden.
Vermeiden Sie es die verschiedenen Geräte einer Anlage aus unterschiedlichen
Stromkreisen zu versorgen.
Vermeiden Sie ebenfalls hintereinander geschaltete Vielfachsteckerleisten in Bil-
ligausführungen. Sie erzeugen damit, wenn Sie nicht ausgesprochen viel Glück
haben, die Ursache für eine Vielzahl von Störungen.
Unsymmetrische Ein- und Ausgänge
Wenn Sie ToolMod-Faderbox-Ein- und Ausgänge mit unsymmetrischen Geräten
verbinden müssen, verfahren Sie wie folgt:
Unsymmetrischer Ausgang an symmetrischen Mischpult-Eingang:
Verwenden Sie immer symmetrische Leitungen, und führen Sie beide Adern
des symmetrischen Eingangs bis zum unsymmetrischen Ausgang. Verbinden
Sie dort die Tonader a (+) mit dem Ausgang und die Tonader b (-) mit der Mas-
se des unsymmetrischen Gerätes. Verbinden Sie hier ebenfalls den Schirm mit
der Masse des unsymmetrischen Gerätes. Prüfen Sie, ob durch diese Anschluss-
art Störungen (Brumm, usw.) auftreten. Wenn dies der Fall ist, trennen Sie die
Verbindung zum Schirm auf.
52
