2.2 Kurze Direktfühlersätze
Der kurze Direktfühler kann mit Rohrgewinden bis zu R1 und eingebautem M10
Stutzen für den kurzen Direktfühler, in spezielle Kugelventile oder T-Stücke mit
speziellen Winkeln montiert werden.
Für die Montage in existierende Heizungsanlagen mit Standard-T-Stücken kann
Kamstrup weiterhin R½ und R¾ Messingnippel liefern, die zu den kurzen Direkt-
fühlern passen.

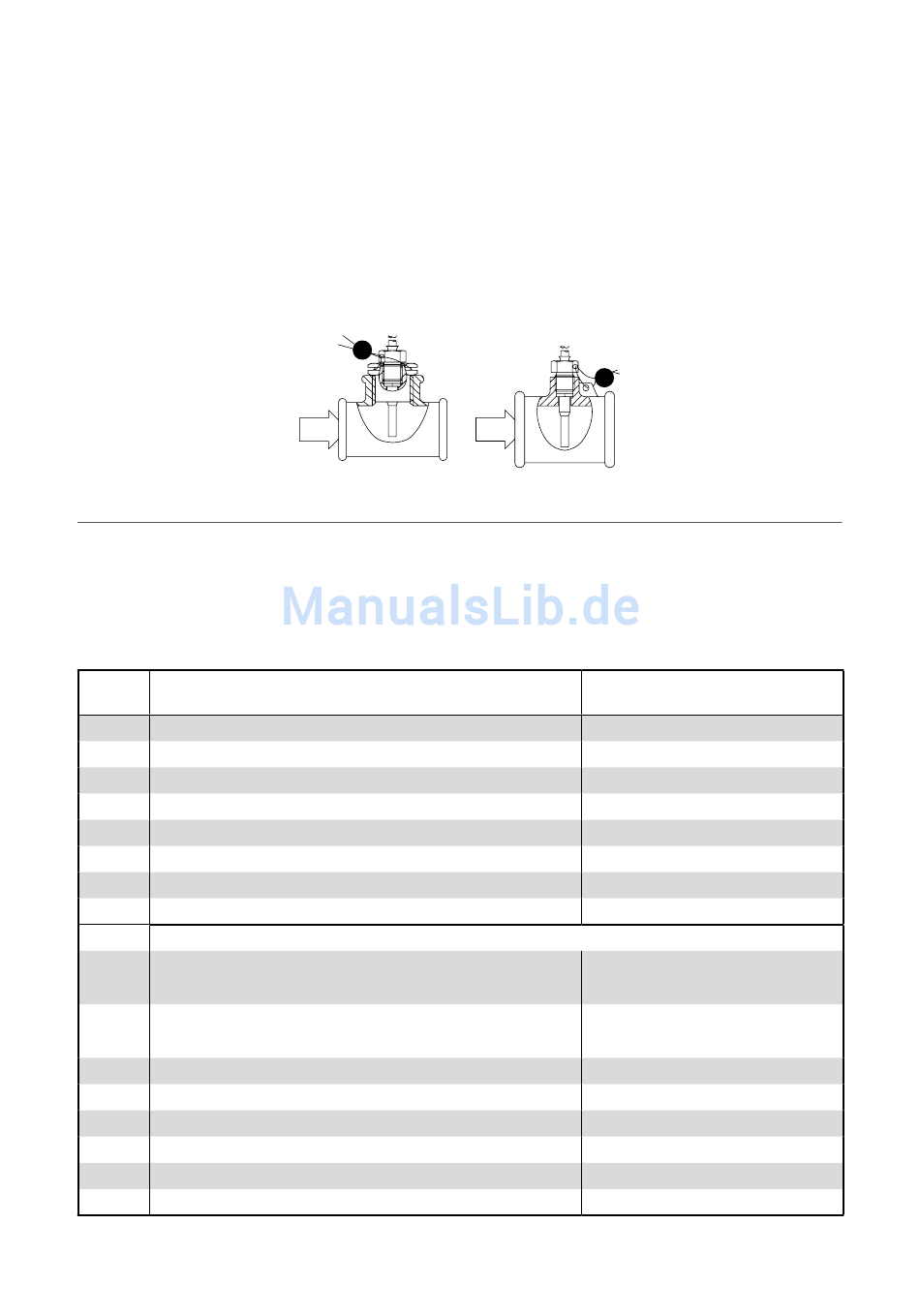

Weiterhin kann der kurze Direktfühler auch in alle Kamstrup ULTRAFLOW®
Varianten mit G¾ und G1 Gewinden direkt im Zählergehäuse montiert werden.
Die Messingüberwurfmutter der Fühler werden mit einem 12 mm Gabel-
schlüssel leicht (ca. 4 Nm) festgedreht. Danach können die Fühler mit Plombe und
Draht plombiert werden.
3.

Informationscodes "InFO"

MULTICAL® 601 überwacht ständig eine Reihe wichtiger Funktionen. Bei gravieren-
den Fehlern im Messsystem oder in der Installation wird "INFO" angezeigt. Durch
Betätigen des oberen Frontplattenknopfes bis in der Anzeige "INFO" erscheint, kann
ein Info-Code abgelesen werden. Der Info-Code erscheint nur so lange der Fehler
vorkommt.
Info- Beschreibung
Code
0 Keine Unregelmässigkeiten festgestellt
1 Die Versorgungsspannung ist unterbrochen gewesen
8 Temperaturfühler T1 ausserhalb Messbereich
4 Temperaturfühler T2 ausserhalb Messbereich
32 Temperaturfühler T3 ausserhalb Messbereich
64 Leckage im Kaltwassersystem
256 Leckage im Wärmesystem
512 Bersten des Wärmesystems
ULTRAFLOW® 54 Info (mit aktivierten CCC=4XX)
16 Durchflusssensor V1, Kommunikationsfehler, Signal
zu schwach oder falsche Durchflussrichtung
1024 Durchflusssensor V2, Kommunikationsfehler, Signal
zu schwach oder falsche Durchflussrichtung
2048 Durchflusssensor V1, Falscher Durchflussfaktor (CCC)
128 Durchflusssensor V2, Falscher Durchflussfaktor (CCC)
4096 Durchflusssensor V1, Signal zu schwach (Luft)
8192 Durchflusssensor V2, Signal zu schwach (Luft)
16384 Durchflusssensor V1, Falsche Duchflussrichtung
32768 Durchflusssensor V2, Falsche Duchflussrichtung
Wenn mehrere Fehler gleichzeitig entstehen, wird die Summe der
Informationscodes angezeigt. Z.B. wird ein gleichzeitiger Fehler an beiden
Temperaturfühlern als 12 angezeigt.
Ansprechzeit
-
-
1...10 Min.
1...10 Min.
1...10 Min.
24 Std.
24 Std.
ca. 120 Sek.
Nach Reset und 1 Tag (00:00)
Nach Reset und 1 Tag (00:00)
Nach Reset und 1 Tag (00:00)
Nach Reset und 1 Tag (00:00)
Nach Reset und 1 Tag (00:00)
Nach Reset und 1 Tag (00:00)
Nach Reset und 1 Tag (00:00)
Nach Reset und 1 Tag (00:00)
