2.2

Ambiente

Der Kalibrator ist ein Laborgerät dessen Parameter bei 232
im vollen Widerstandsbereich sollte die Feuchtigkeit nicht 50% übersteigen. Im Bereich 10kΩ bis 10
GΩ darf die relative Feuchtigkeit nicht grösser als 70% sein.
2.3

Einschalten


Korrekte Betriebsspannung auf der Rückseite wählen.

Erdungsverbindung erstellen wie Fig. 1 zeigt.

Netzkabel anschließen.

Mit Netzschalter das Gerät einschalten. Das Display leuchtet auf

Nachdem interne Test abgelaufen sind, schaltet der Kalibrator in die Grundeinstellung:
Funktion
Nominaler Widerstandswert
Ausgänge
Die GPIB Adresse ist werkseitig auf 24 gesetzt.
2.4 Aufwärmzeit
Die angegebenen Betriebsparameter werden nach 15 Minuten Aufwärmzeit erreicht. Während dieser
Zeit kann die Eigenkalibration nicht durchgeführt werden. Beim Versuch um Eigenkalibration meldet
das Display "cannot access the calibration".
Betriebsanleitung
Erdung
OCM191 Isolation Tester - Kalibrator
o
C gewährt werden. Bei Anwendungen
HVR High Resistance Source
100 MΩ
OFF

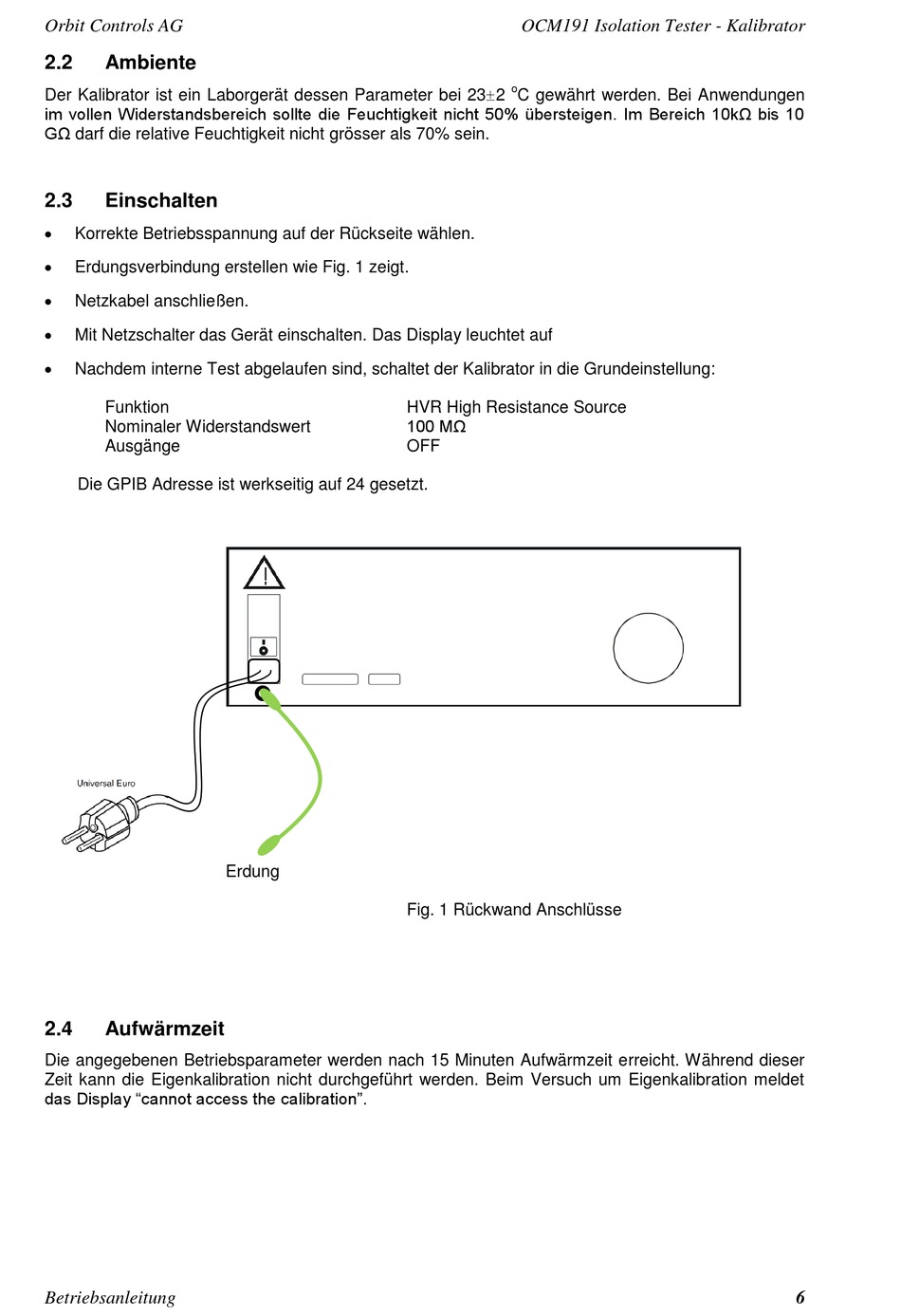

Fig. 1 Rückwand Anschlüsse
6
