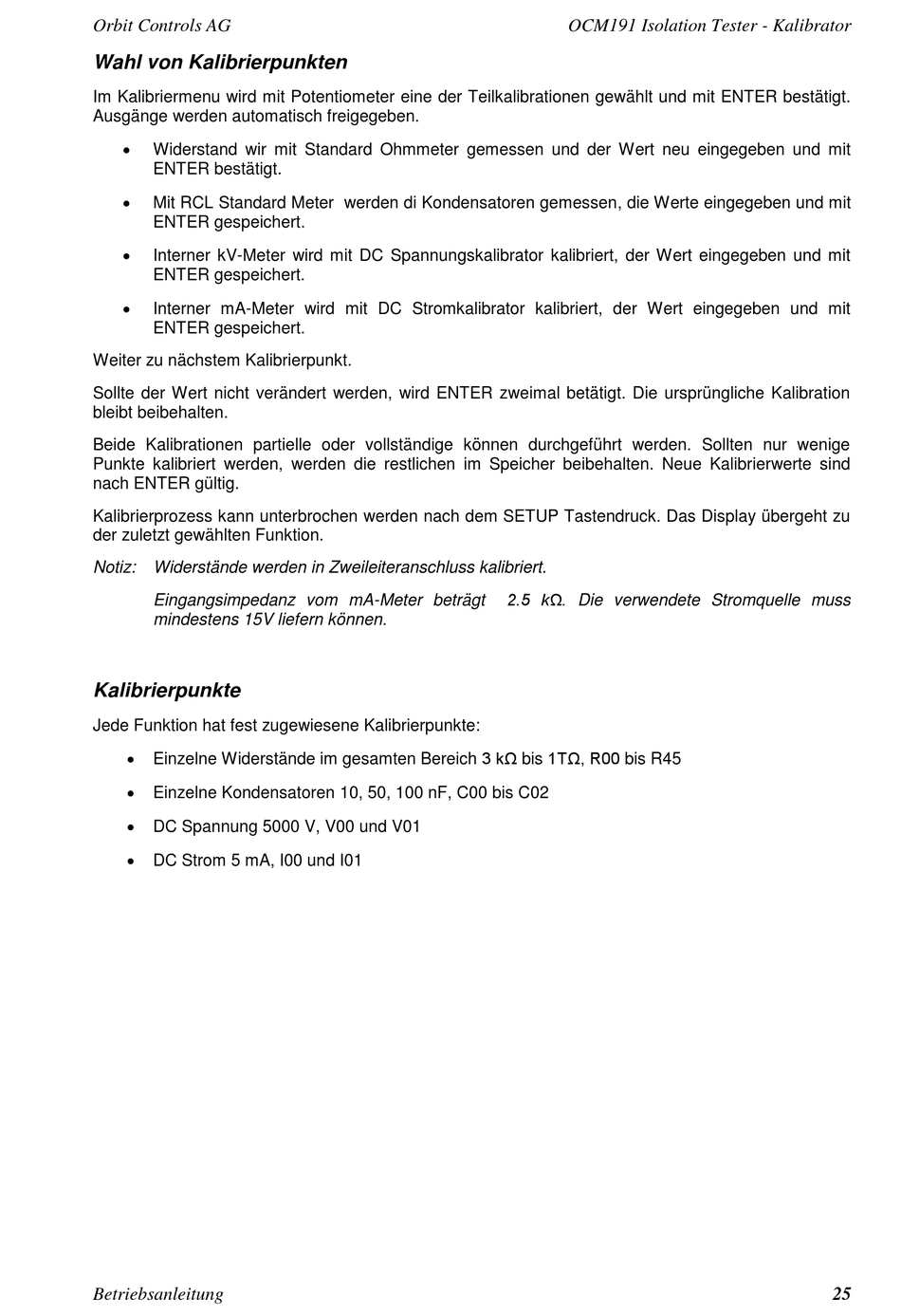

Wahl von Kalibrierpunkten

Im Kalibriermenu wird mit Potentiometer eine der Teilkalibrationen gewählt und mit ENTER bestätigt.
Ausgänge werden automatisch freigegeben.

Widerstand wir mit Standard Ohmmeter gemessen und der Wert neu eingegeben und mit
ENTER bestätigt.

Mit RCL Standard Meter werden di Kondensatoren gemessen, die Werte eingegeben und mit
ENTER gespeichert.

Interner kV-Meter wird mit DC Spannungskalibrator kalibriert, der Wert eingegeben und mit
ENTER gespeichert.

Interner mA-Meter wird mit DC Stromkalibrator kalibriert, der Wert eingegeben und mit
ENTER gespeichert.
Weiter zu nächstem Kalibrierpunkt.
Sollte der Wert nicht verändert werden, wird ENTER zweimal betätigt. Die ursprüngliche Kalibration
bleibt beibehalten.
Beide Kalibrationen partielle oder vollständige können durchgeführt werden. Sollten nur wenige
Punkte kalibriert werden, werden die restlichen im Speicher beibehalten. Neue Kalibrierwerte sind
nach ENTER gültig.
Kalibrierprozess kann unterbrochen werden nach dem SETUP Tastendruck. Das Display übergeht zu
der zuletzt gewählten Funktion.
Notiz: Widerstände werden in Zweileiteranschluss kalibriert.
Eingangsimpedanz vom mA-Meter beträgt
mindestens 15V liefern können.
Kalibrierpunkte
Jede Funktion hat fest zugewiesene Kalibrierpunkte:

Einzelne Widerstände im gesamten Bereich 3 kΩ bis 1TΩ, R00 bis R45

Einzelne Kondensatoren 10, 50, 100 nF, C00 bis C02

DC Spannung 5000 V, V00 und V01

DC Strom 5 mA, I00 und I01
Betriebsanleitung
OCM191 Isolation Tester - Kalibrator
2.5 kΩ. Die verwendete Stromquelle muss
