Orbit Controls AG

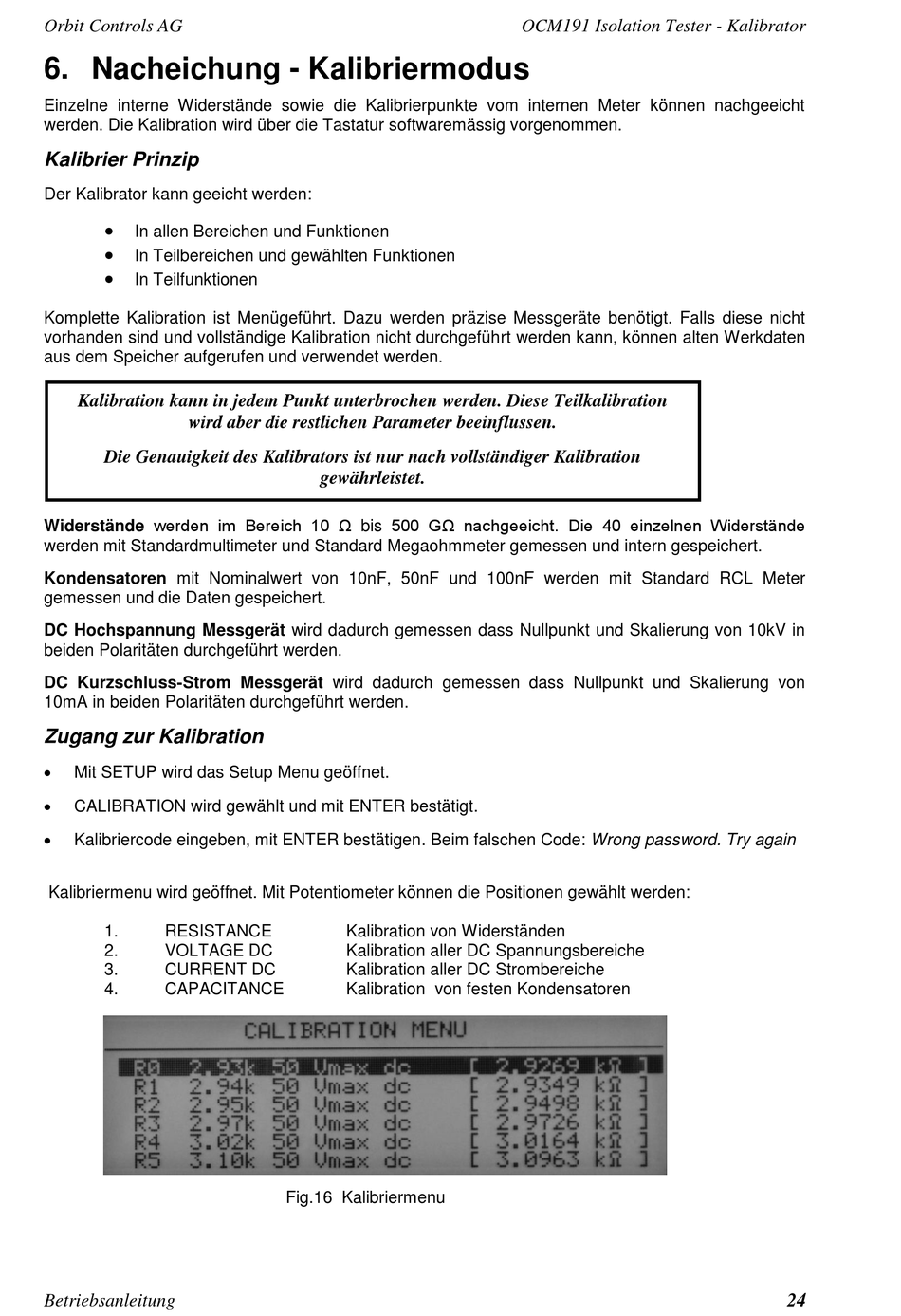

6. Nacheichung - Kalibriermodus
Einzelne interne Widerstände sowie die Kalibrierpunkte vom internen Meter können nachgeeicht
werden. Die Kalibration wird über die Tastatur softwaremässig vorgenommen.
Kalibrier Prinzip
Der Kalibrator kann geeicht werden:
In allen Bereichen und Funktionen
In Teilbereichen und gewählten Funktionen
In Teilfunktionen
Komplette Kalibration ist Menügeführt. Dazu werden präzise Messgeräte benötigt. Falls diese nicht
vorhanden sind und vollständige Kalibration nicht durchgeführt werden kann, können alten Werkdaten
aus dem Speicher aufgerufen und verwendet werden.
Kalibration kann in jedem Punkt unterbrochen werden. Diese Teilkalibration
wird aber die restlichen Parameter beeinflussen.
Die Genauigkeit des Kalibrators ist nur nach vollständiger Kalibration
Widerstände werden im Bereich 10 Ω bis 500 GΩ nachgeeicht. Die 40 einzelnen Widerstände
werden mit Standardmultimeter und Standard Megaohmmeter gemessen und intern gespeichert.
Kondensatoren mit Nominalwert von 10nF, 50nF und 100nF werden mit Standard RCL Meter
gemessen und die Daten gespeichert.
DC Hochspannung Messgerät wird dadurch gemessen dass Nullpunkt und Skalierung von 10kV in
beiden Polaritäten durchgeführt werden.
DC Kurzschluss-Strom Messgerät wird dadurch gemessen dass Nullpunkt und Skalierung von
10mA in beiden Polaritäten durchgeführt werden.
Zugang zur Kalibration
Mit SETUP wird das Setup Menu geöffnet.
CALIBRATION wird gewählt und mit ENTER bestätigt.
Kalibriercode eingeben, mit ENTER bestätigen. Beim falschen Code: Wrong password. Try again
Kalibriermenu wird geöffnet. Mit Potentiometer können die Positionen gewählt werden:
1.
RESISTANCE
2.
VOLTAGE DC
3.
CURRENT DC
4.
CAPACITANCE
Betriebsanleitung
gewährleistet.
Kalibration von Widerständen
Kalibration aller DC Spannungsbereiche
Kalibration aller DC Strombereiche
Kalibration von festen Kondensatoren
Fig.16 Kalibriermenu
OCM191 Isolation Tester - Kalibrator
24
