Orbit Controls AG
4.4
HVR Hochohmige Quelle
Die Hauptfunktion ist die Generierung der Widerstände - Modus HVR. Der Widerstandswert kann von
10 kΩ bis 1 TΩ gewählt werden. Die maximal angelegte Spannung hängt vom Ohmwert ab und liegt
im Bereich 50VDC bis 10kVDC. Umschalten unter Spannung ist nur im limitierten Bereich erlaubt, wie
die Tabelle zeigt:
Widerstand Bereich (Ω)
10.00 k – 99.99 k
100.0 k – 999.9 k
1.000 M – 9.999 M
10.00 M – 99.99.M
100.0 M – 499.9 M
500.0 M – 999.9 M
1.000 G – 9.999 G
10.00 G – 19.99 G
20.00 G – 99.99 G
100.0 G – 299.9 G
300.0 G – 1000.0 G
Tab II. Maximale Spannungen
Im HVR Modus kann nur der Widerstandswert gewählt werden.
Angaben am Display:
Gewählter Widerstand in Ω.
-
V max: Maximal erlaubte sichere Spannung die an den Ausgang angelegt werden darf. Diese
-
Spannung ist vom eingestellten Ohmwert abhängig und variiert zwischen 50 V und 10 kV DC.
Anliegende Spannung vom Prüfling. Im Bereich 10 kΩ bis 300.0 GΩ wird die Spannung
-
gemessen. Von 300.1 GΩ bis 1 000.0 GΩ wird die Spannung nicht gemessen und das
Display zeigt "n/a".
Kalibrator misst die externe Spannung dauernd auch wenn die Ausgangsbuchsen getrennt
sind. Im Bereich +/- 50 VDC sind die Nullen unterdrückt.
-
Teststrom wird aus dem Widerstand und der Testspannung gerechnet und angezeigt. Der
Teststrom wird angezeigt nur wenn die Ausgänge aktiv sind. Der Strom wird nicht angezeigt
wenn der Widerstand grösser als 300.0 GΩ ist.
Genauigkeit. Das Display zeigt die Genauigkeit vom gewählten Widerstand in %.
-
Betriebsanleitung
Vmax DC Testspannung (V)
50
250
1 000
5 000
10 000
10 000
10 000
10 000
10 000
10 000
10 000

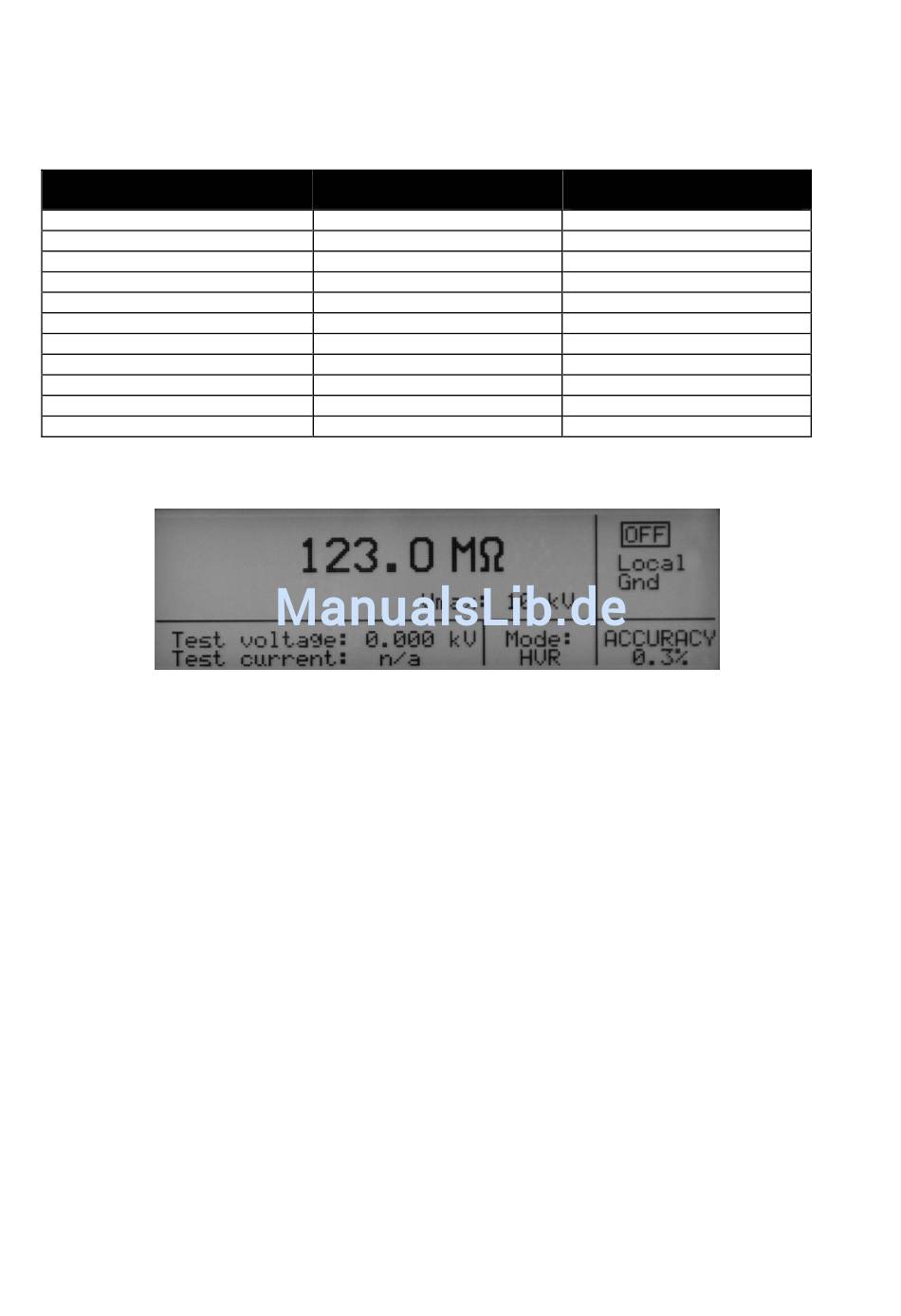

Fig. 6 HVR Modus
OCM191 Isolation Tester - Kalibrator
Vo maximale Spannung
beim Umschalten (V)
50
250
1 000
1 500
3 000
3 000
3 000
3 000
3 000
3 000
3 000
14
