Orbit Controls AG
4.5
TIMER
Die Timer Funktion erlaubt die Eigenschaften von Sicherheitstestern und Megaohmmetern zu
überprüfen. Der Kalibrator misst das Zeitintervall während die Testspannung angelegt ist. Während
dieser Zeit führt der Kalibrator Sequenzen OFF, STANDBY, RUNNING, OFF aus. In der Timerfunktion
wird automatisch Widerstandswert von 100 MΩ fest am Ausgang verwendet.
Displaywerte (Standby Modus):
Messzeit in Sekunden, Auflösung 100 ms
Vmax. – maximale Testspannung welche während Zeitintervall der Timer-Kalibration
aufgenommen wurde.
Test voltage – Testspannung während der Kalibration am Ausgang vom Kalibrator.
Accuracy – Genauigkeit der Zeitmessung.
Bedienung
A. Der Prüfling wird mit den dafür bestimmten Kabeln an die Ausgänge angeschlossen. Nach
Möglichkeiten die Kabel verwenden welche zum Prüfling geliefert wurden.
B. TIMER Modus mit FUNCTION UP oder FUNCTION DOWN wählen, bis TIMER am Display
erscheint.
C. Testspannung am Prüfling wählen, eventuell auch den Widerstandsbereich. TIMER-Funktion am
Prüfling wählen sowie das gewünschte Zeitintervall.
D. Mit OUTPUT ON werden die Ausgänge aktiviert. Grüne LED leuchtet auf, Das Display zeigt
STANDBY. Der Kalibrator wartet auf die Testspannung. Minimale Spannung welche Kalibrator
registrieren kann beträgt 100 VDC.
E. Die Testspannung wird identifiziert und Kalibrator schaltet im RUNNING Modus um. Die Zeit
während die Testspannung angelegt ist wird gezählt. Das Display zeigt Momentanwerte der
Testspannung und des Zeitintervalls.
F. Sobald die Testspannung vom Prüfling abgeschaltet ist, die Kalibrator-Funktion wird beendet
(OFF) und die Ausgänge abgeschaltet. Die Werte vom Zeitintervall und der maximalen
Testspannung werden am Display angehalten.
G. Die Werte am Kalibrator und am Prüfling können verglichen werden.
ACHTUNG:
Die Verbindung zwischen dem Prüfling und dem Kalibrator darf nicht getrennt werden,
sonst werden die Messwerte ungültig!
Betriebsanleitung

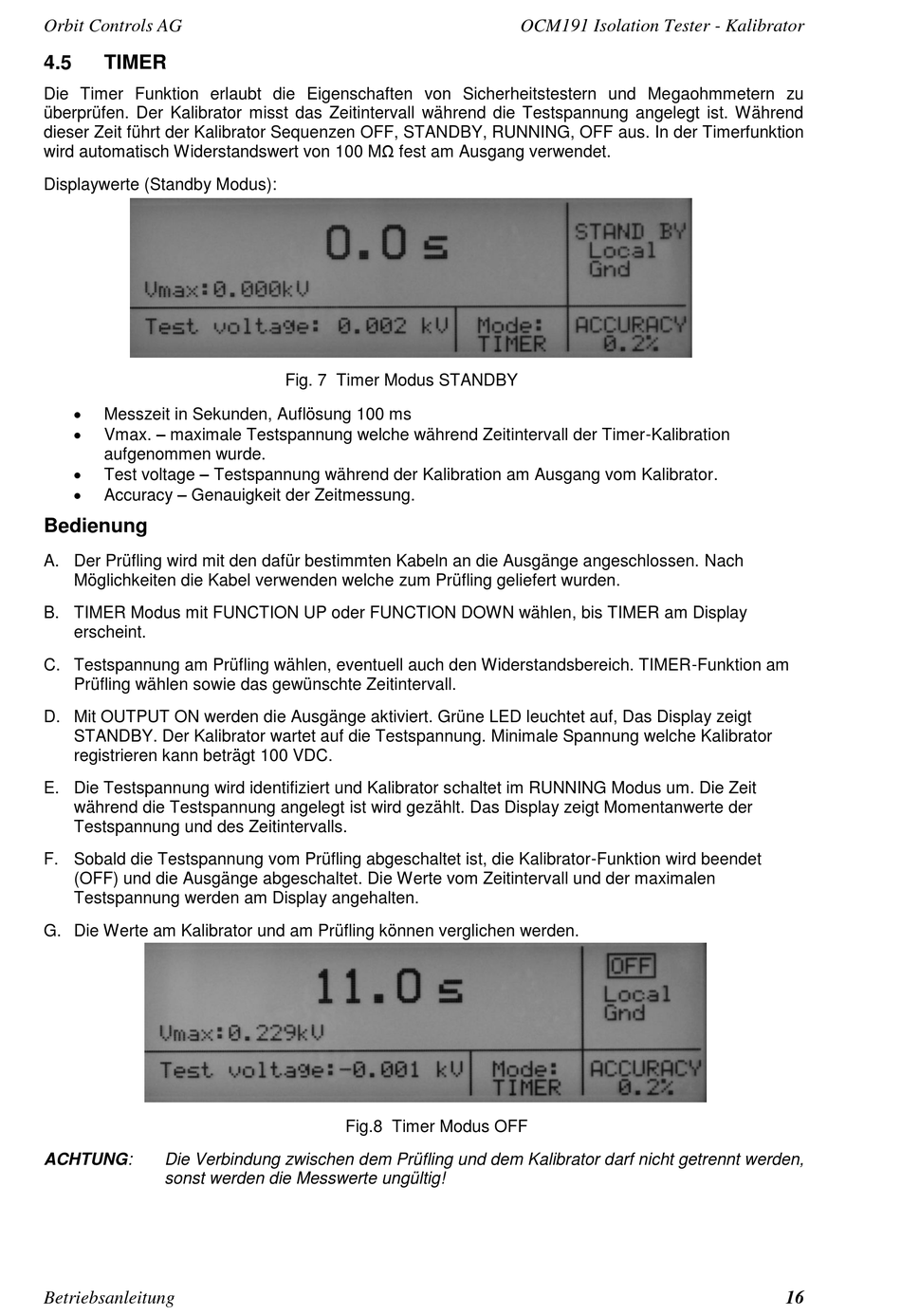

Fig. 7 Timer Modus STANDBY
Fig.8 Timer Modus OFF
OCM191 Isolation Tester - Kalibrator
16
