Orbit Controls AG
Achtung: Die mit OC191 gelieferten Testkabel sind für Anwendungen bis 5 kV DC zugelassen. Für
höhere Spannungen sollten Kabel verwendet werden die mit dem Prüfling original geliefert wurden.
4.6
SHORT
Im Kurzschluss Modus (SHORT) werden die Kurzschluss Ströme von Megaohmmeter getestet.
Interner Milliamperemeter hat einen Messbereich von 5mA mit fünf Digits Auflösung und 2.5kΩ
Eingangsimpedanz.
Das Display zeigt:
Messstrom in mA
Genauigkeit vom Messwert in %.
Bedienung
A. Der Prüfling wird mit den dafür bestimmten Kabeln an die Ausgänge angeschlossen. Am besten
die Kabel verwenden die zum Prüfling gehören.
B. SHORT Modus wird mit FUNCTION UP oder FUNCTION DOWN gewählt.
C. Mit OUTPUT ON werden die Ausgänge aktiviert. Grüne LED leuchtet auf, Der Kalibrator beginnt
den Strom zu messen.
D. Testspannung am Prüfling und der Widerstand am Kalibrator werden gewählt.
E. Mit ON Taster am Prüfling wird die Messung gestartet. Der Prüfling beginnt den Strom zu liefern.
F. OCM191 misst den Strom und zeit es an.
G. Anzeigen am OCM191 und am Prüfling werden verglichen.
H. Prüfling wird abgeschaltet und die Messkabel abgehängt.
I.
OCM191 Ausgänge werden mit OUTPUT ON abgeschaltet.
Bemerkung: Im SHORT Modus wird die L-Buchse mit GND verbunden - ON.
Typische Ströme bei Megaohmmeter liegen im Bereich weniger mA.
Betriebsanleitung
Die anliegende Hochspannung ist lebensgefährlich!
Achten Sie auf elektrischen Schlag!

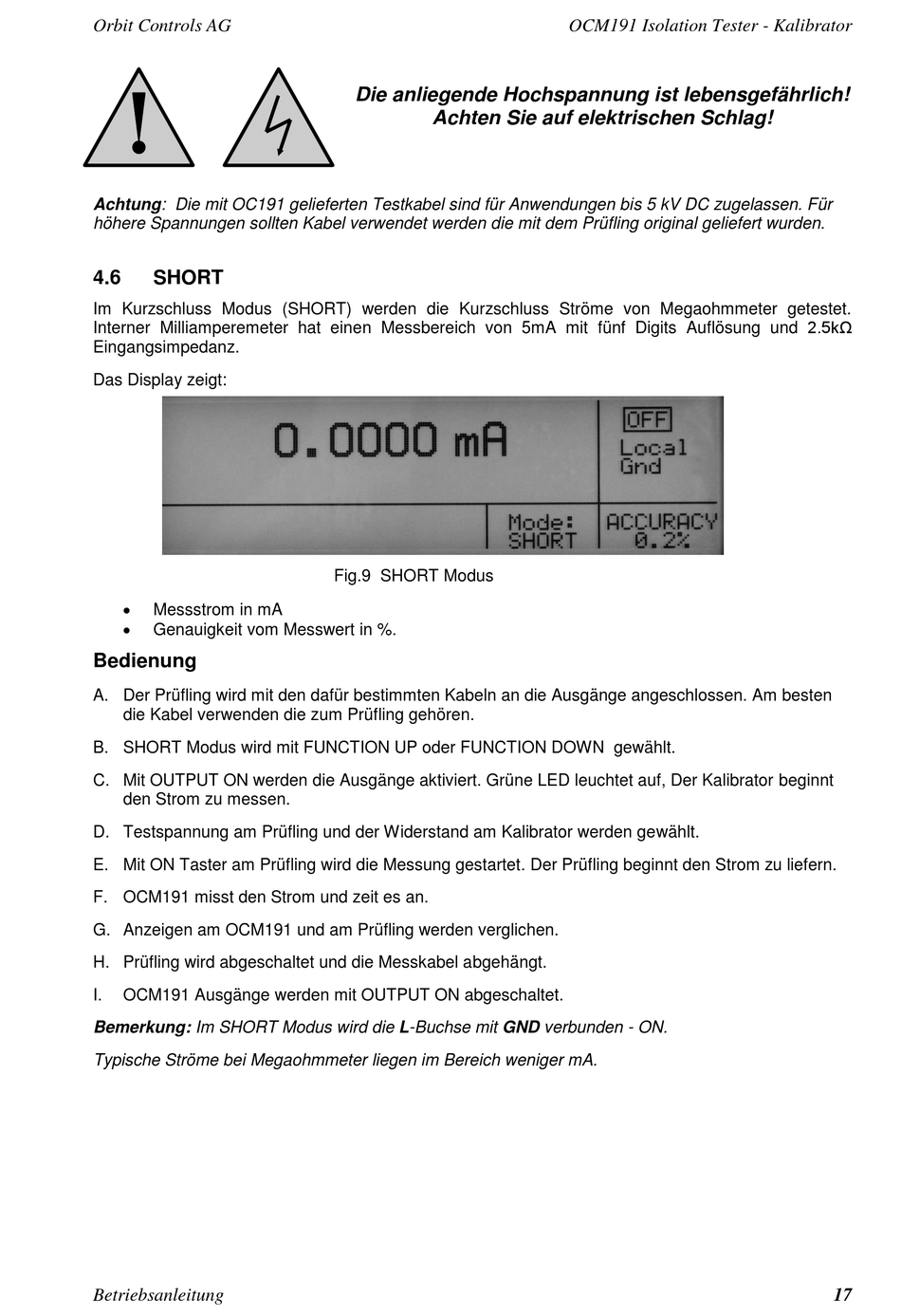

Fig.9 SHORT Modus
OCM191 Isolation Tester - Kalibrator
17
