Orbit Controls AG

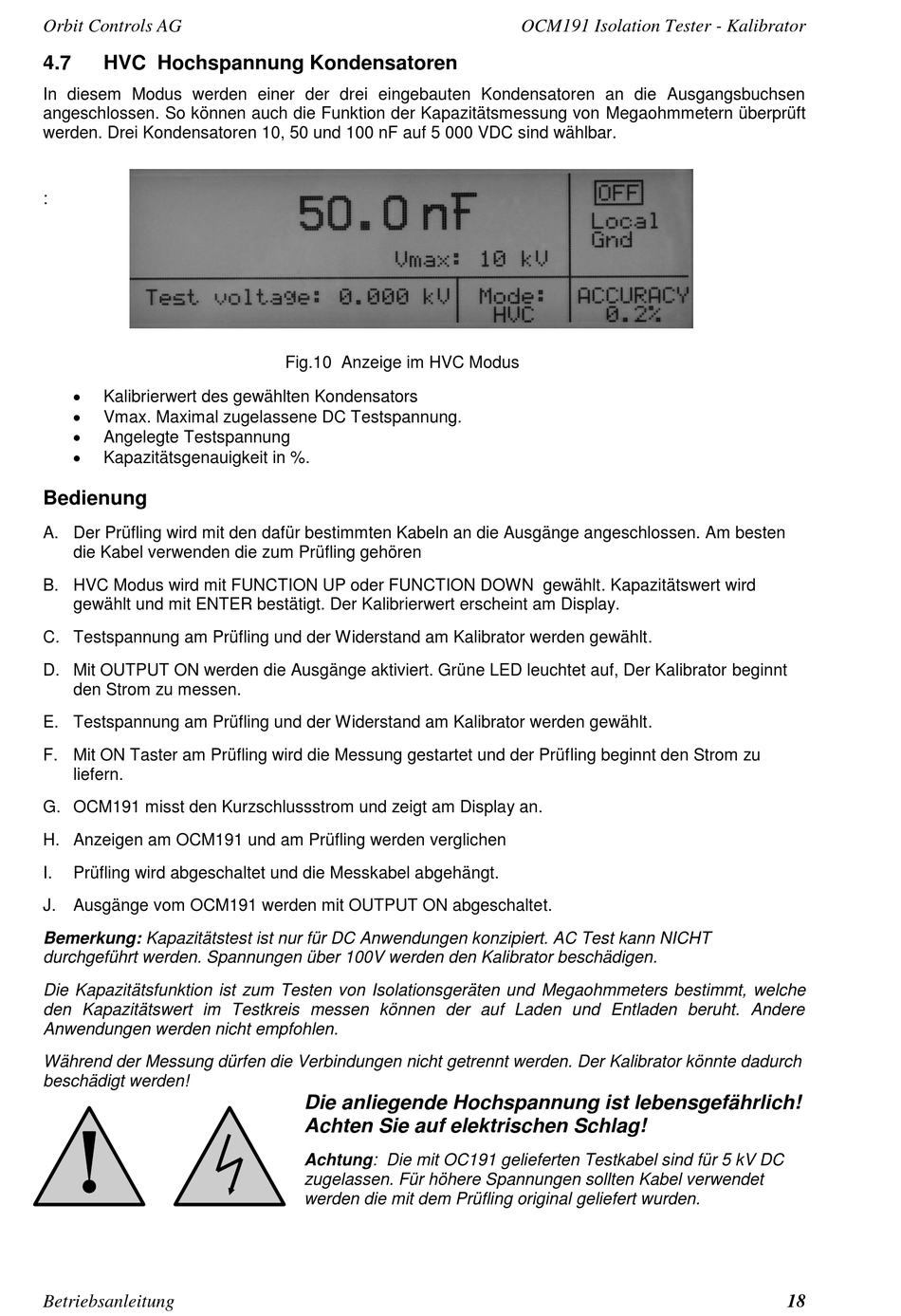

4.7
HVC Hochspannung Kondensatoren
In diesem Modus werden einer der drei eingebauten Kondensatoren an die Ausgangsbuchsen
angeschlossen. So können auch die Funktion der Kapazitätsmessung von Megaohmmetern überprüft
werden. Drei Kondensatoren 10, 50 und 100 nF auf 5 000 VDC sind wählbar.
:
Kalibrierwert des gewählten Kondensators
Vmax. Maximal zugelassene DC Testspannung.
Angelegte Testspannung
Kapazitätsgenauigkeit in %.
Bedienung
A. Der Prüfling wird mit den dafür bestimmten Kabeln an die Ausgänge angeschlossen. Am besten
die Kabel verwenden die zum Prüfling gehören
B. HVC Modus wird mit FUNCTION UP oder FUNCTION DOWN gewählt. Kapazitätswert wird
gewählt und mit ENTER bestätigt. Der Kalibrierwert erscheint am Display.
C. Testspannung am Prüfling und der Widerstand am Kalibrator werden gewählt.
D. Mit OUTPUT ON werden die Ausgänge aktiviert. Grüne LED leuchtet auf, Der Kalibrator beginnt
den Strom zu messen.
E. Testspannung am Prüfling und der Widerstand am Kalibrator werden gewählt.
F. Mit ON Taster am Prüfling wird die Messung gestartet und der Prüfling beginnt den Strom zu
liefern.
G. OCM191 misst den Kurzschlussstrom und zeigt am Display an.
H. Anzeigen am OCM191 und am Prüfling werden verglichen
I.
Prüfling wird abgeschaltet und die Messkabel abgehängt.
J. Ausgänge vom OCM191 werden mit OUTPUT ON abgeschaltet.
Bemerkung: Kapazitätstest ist nur für DC Anwendungen konzipiert. AC Test kann NICHT
durchgeführt werden. Spannungen über 100V werden den Kalibrator beschädigen.
Die Kapazitätsfunktion ist zum Testen von Isolationsgeräten und Megaohmmeters bestimmt, welche
den Kapazitätswert im Testkreis messen können der auf Laden und Entladen beruht. Andere
Anwendungen werden nicht empfohlen.
Während der Messung dürfen die Verbindungen nicht getrennt werden. Der Kalibrator könnte dadurch
beschädigt werden!
Betriebsanleitung
Fig.10 Anzeige im HVC Modus
Die anliegende Hochspannung ist lebensgefährlich!
Achten Sie auf elektrischen Schlag!
Achtung: Die mit OC191 gelieferten Testkabel sind für 5 kV DC
zugelassen. Für höhere Spannungen sollten Kabel verwendet
werden die mit dem Prüfling original geliefert wurden.
OCM191 Isolation Tester - Kalibrator
18
