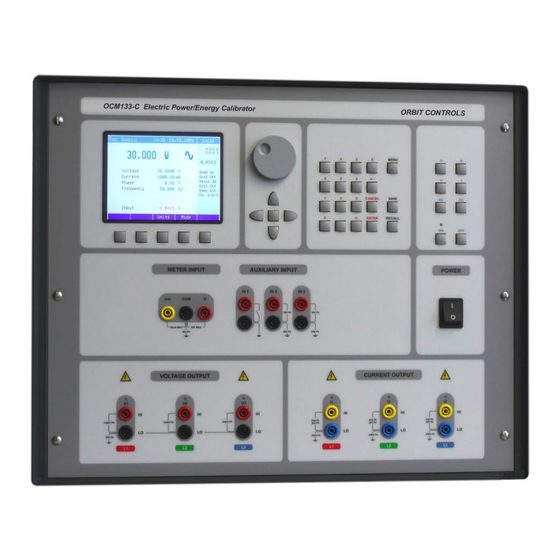

orbit controls OCM133C-i Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
OCM133C_DEM_21706
OCM133C
OCM133C-i
Dreiphasen Leistungskalibrator
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für orbit controls OCM133C-i

Inhaltszusammenfassung für orbit controls OCM133C-i

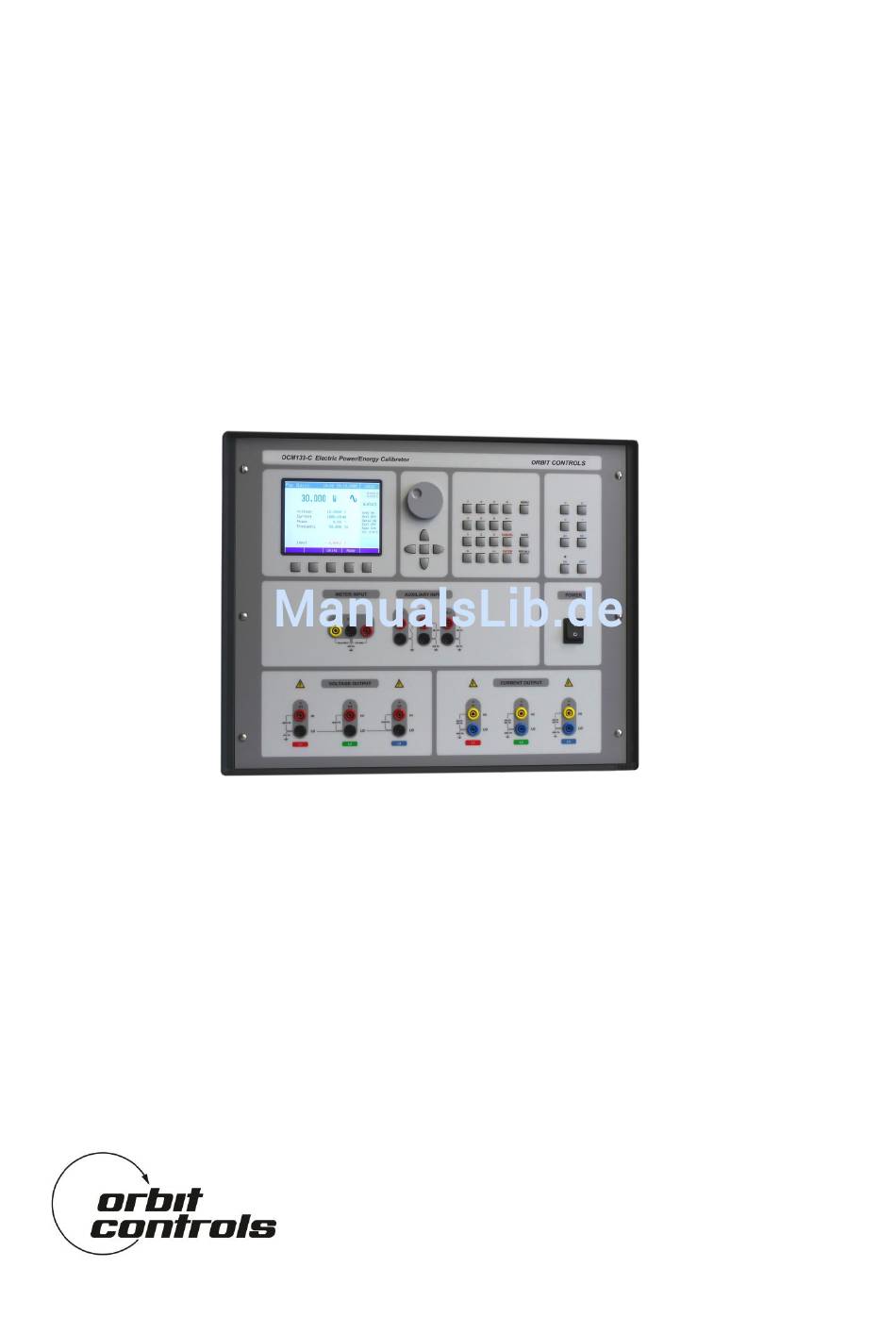

  • Seite 1 OCM133C_DEM_21706 OCM133C OCM133C-i Dreiphasen Leistungskalibrator Betriebsanleitung...
  • Seite 2 Diese Betriebsanleitung ist für OCM133C und OCM133C-i gültig. OCM133C-i beinhaltet alle Funktionen wie OCM133C, ausser „Harmonischen, Interharmonischen, Modulation und DIP / SWELL „ wie in der Betriebsanleitung rot markiert ist.

  • Seite 3: Inhaltsverzeichnis

    OCM-133C Power Calibrator ORBIT CONTROLS AG Inhalt Generell ............................. 5 Vorbereitung für den Betrieb ....................6 Lieferumfang ........................6 Einschalten ........................7 Aufwärmzeit ........................8 Ersatzsicherung ....................... 8 Sicherheitsmassnahmen ....................8 Frontpanel ..........................9 Frontpanel ......................... 9 Rückwand ........................14 Bedienungselemente ......................
  • Seite 4 M-133C Power Calibrator ORBIT CONTROLS AG Kalibrator - Menu ......................41 Meter ..........................42 Kalibriermenu ......................... 42 Kalibrier Modus ........................43 Kalibrier-Möglichkeiten ....................43 Kalibrier-Verfahren ......................44 Teilkalibration ......................... 45 Komplette Kalibration ...................... 50 Fehlermeldungen ........................54 Wartung ........................... 56 Überprüfungstest ......................

  • Seite 5: Generell

    OCM-133C Power Calibrator ORBIT CONTROLS AG 1 Generell Modell OCM-133C ist ein busfähiger Dreiphasen Leistungs- und Energiekalibrator zur Eichung von elektrischen Größen bei der Herstellung von präzisen Mess- und Testgeräten. Er findet den Einsatz auch in Laboratorien, Entwicklugsabteilungen, Reparatur- und Kalibrierdienststellen, sowie in Betrieben, welche auf Grund der Qualitätszertifizierung periodische Eichaufgaben ausführen müssen.

  • Seite 6: Vorbereitung Für Den Betrieb

    M-133C Power Calibrator ORBIT CONTROLS AG 2 Vorbereitung für den Betrieb 2.1 Lieferumfang  Kalibrator  Netzkabel  Ersatzsicherungen  Betriebsanleitung  Kalibrierblatt  Testkabel 1000V/32A – 12 Stück  RS232 Kabel  OCM133C-01 High Current Adapter Der Kalibrator wird aus dem Netzt 230/115 V - 50/60 Hz versorgt. Die Parameter sind bei 232 ºC garantiert.

  • Seite 7: Einschalten

    OCM-133C Power Calibrator ORBIT CONTROLS AG 2.2 Einschalten  Vor Einschalten wird der Spannungswähler auf der Rückwand für den korrekten Spannungswert überprüft.  Das Netzkabel wird in den Gerätestecker an der Rückwand eingesteckt, danach in die 230V Steckdose.  Mit dem Netzschalter am Frontpanel wird das Gerät in Betrieb genommen. Das Display leuchtet auf.

  • Seite 8: Aufwärmzeit

    M-133C Power Calibrator ORBIT CONTROLS AG 2.3 Aufwärmzeit Nach dem Einschalten ist der Kalibrator voll funktionsfähig, sobald die Initialtests abgelaufen sind. Die spezifizierten Genauigkeiten werden erst nach 60 Minuten erreicht. Während der Aufwärmzeit kann die Eigenkalibration nicht durchgeführt werden. Wird die Selbstkalibration gestartet, meldet das Display “cannot access the calibration”.

  • Seite 9: Frontpanel

    OCM-133C Power Calibrator ORBIT CONTROLS AG 3 Frontpanel 3.1 Frontpanel Das Frontpanel enthält ein LCD-Display, Bedienungstasten, Ausgangsbuchsen und Netzschalter. 1 Displaytasten Fünf Tasten unter dem Display haben Funktionen welche dem momentanen Displayinhalt zugeordnet sind. Sie funktionieren wie das lokale Menu.

  • Seite 10: Funktion

    M-133C Power Calibrator ORBIT CONTROLS AG 3 Digitaler Potentiometer Der Potentiometer hat folgende Funktionen:  Blätter in den Optionen  Wahl von numerischen Werten Die Potentiometer-Funktion kann auch mit den Cursortasten ausgeführt werden. Mit der mittleren Taste wird die Wahl bestätigt.
  • Seite 11 OCM-133C Power Calibrator ORBIT CONTROLS AG 7 Display Das Display ist in drei Sektionen unterteilt: A. Informative Zeile  Selektierte Funktion (Pac Basic – Power AC basic mode)  Datum und Zeit  Bedienung (Local - Tasten, Remote - PC) B.
  • Seite 12 M-133C Power Calibrator ORBIT CONTROLS AG 4. Ausgangsmodus Das Display zeigt welche Ausgangsphase aktiviert ist (eins bis drei) und welcher Ausgang für die Signalgenerierung verwendet wird. Bei höheren Spannungen als 50V wird auch das Warnzeichen eingeblendet. Symbole - Warnzeichen wenn die Ausgangsspannung höher als 50V ist.
  • Seite 13 OCM-133C Power Calibrator ORBIT CONTROLS AG C. Display Softtasten Die Funktion der Softtasten hängt von der gewählten Funktion und des aktuellen Anzeigemodus ab. 8 Ein-Aus Schalter Kalibrator ON und OFF. 9 Hilfseingang Dieser Eingang ist zum Zählen der Energie und zur Synchronisation des AC-Ausgangs.

  • Seite 14: Rückwand

    M-133C Power Calibrator ORBIT CONTROLS AG 3.2 Rückwand An der Rückwand sind die Lüftungsöffnungen, Anschluss für Netzversorgung mit Sicherung und Spannungswähler, Erdanschluss und GPIB, RS232 und RJ45. Lüftungsöffnungen § 4.5: „Referenzausgänge an derRückwand“ Energie-Impulsausgang § 4.5: „Referenzausgänge an derRückwand Sample Referenzausgang §...

  • Seite 15: Bedienungselemente

    OCM-133C Power Calibrator ORBIT CONTROLS AG 4 Bedienungselemente 4.1 Funktionswahl Nach dem Einschalten werden interne Teste ausgeführt. Danach wird der Referenzmodus gesetzt: Funktion: Pac Basic Spannung: Strom: Phase: 0° Frequenz: 50Hz Die Werte können mit den Bedienungselementen wunschgemäß geändert werden: Funktionsänderung mit Funktionstasten...

  • Seite 16: Wahl Des Ausgangssignals

    M-133C Power Calibrator ORBIT CONTROLS AG 4.2 Wahl des Ausgangssignals Editiermodus Die blau dargestellten Parameter vom Ausgangssignal können im Editiermodus geändert werden. Das Display kann in Editiermodus umgeschaltet worden mit: Numerischen Tasten Taste „Sel“ (mittlere Kursortaste) Kursortaste Potentiometer Wahl mit numerischen Tasten ...

  • Seite 17: Ein- Und Ausschalten Der Ausgangsbuchsen

    OCM-133C Power Calibrator ORBIT CONTROLS AG Wahl mit Potentiometer  Wird der Potentiometer gedrückt, zeigt der Kursor auf den aktiven Digit.  Durch Drehen des Potentiometers wird der Digit geändert.  Symbole ← und → erscheinen über dem aktiven Digit.

  • Seite 18: Elektrische Leistung

    M-133C Power Calibrator ORBIT CONTROLS AG 4.4 Elektrische Leistung Der Kalibrator kann genaue elektrische Leistung oder Energie generieren. Die Spannung kann von den Buchsen VOLTAGE OUTPUT HI - LO und der Strom von den Buchsen CURRENT OUTPUT HI - LO abgenommen werden. Die Spannung kann bis 280 V RMS gewählt werden.
  • Seite 19 OCM-133C Power Calibrator ORBIT CONTROLS AG Leistungsfaktor - Polarität (Lead / Lag Softtaste) Wenn die Phasenverschiebung zwischen der Spannung und dem Strom als Leistungsfaktor gewählt ist, kann die Polarität mit der Softtaste „Lead/Lag“ geändert werden. „Lead“ - Polarität repräsentiert die kapazitive Last (Strom vor Spannung), “Lag”...
  • Seite 20 M-133C Power Calibrator ORBIT CONTROLS AG Leistungsmodus (Softtaste Mode) AC Leistung Modus Name Bezeichnung AC Leistung Basic Modus. Phasenverschiebung zwischen Spannungskanälen beträgt 120º and 240º. Die Parameter Basic Pac Basic in allen Kanälen sind gleich. Die Anzahl der aktiven Kanäle (1,2 oder 3) kann im Hauptmenu definiert werden.

  • Seite 21: Wahl Der Leistung In Pdc Basic Und Pac Basic Modi

    OCM-133C Power Calibrator ORBIT CONTROLS AG Wahl der Leistung in Pdc Basic und Pac Basic Modi Wahl vom Leistungswert  Der Leistungswert wird mit numerischen Tasten, Kursortasten oder Potentiometer gewählt.  Die Ausgangsleistung ändert mit der Stromänderung. Spannungswahl  Der Leistungswert kann mit der Wahl der Spannung geändert werden.
  • Seite 22 M-133C Power Calibrator ORBIT CONTROLS AG Wahl vom Strom  Die Leistung kann mit der Wahl vom Strom geändert werden.  Bei wiederholtem Tastendruck “Sel” (mittlere Kursortaste) erscheint der Stromwert im Editierfeld mit baluem Hintergrund.  Der Wert wird mit numerischen Tasten gewählt und mit “mA“ oder „A“...

  • Seite 23: Wahl Der Leistung In Pdc High I Und Pac High I Modus

    OCM-133C Power Calibrator ORBIT CONTROLS AG Wahl der Leistung in Pdc High I und Pac High I Modus Die drei Stromausgänge werden mit der Option OCM133C-01 parallel geschaltet. Der Strombereich wird verdreifacht. Die Spannung wird vom Kanal 1 abgenommen. Die Einstellung der Leistung ist gleich wie in Pdc Basic und Pac Basic.
  • Seite 24 M-133C Power Calibrator ORBIT CONTROLS AG Wahl der Amplitude von Spannung oder Strom  Der Leistungswert kann mit Spannung oder Strom geändert werden.  Bei wiederholtem Tastendruck “Sel” (mittlere Kursortaste) erscheint der Spannungswert (Stromwert) im Editierfeld mit blauem Hintergrund.  Der Wert kann mit numerischen Tasten, Kursortasten oder Potentiometer gewählt und mit Softtasten V (mA oder A) bestätigt werden.

  • Seite 25: Wahl Der Leistung Im Modus P Harmonic

    OCM-133C Power Calibrator ORBIT CONTROLS AG  Die Leistung wird mit der neuen Phase und den bestehenden Werten von Spannung und Strom gerechnet und angezeigt.  Zum aktivieren vom nächsten Folder (Ausgang) wird die Softtaste “Channel” wiederholt gedrückt. Frequenzwahl in Modus AC-Leistung ...
  • Seite 26 M-133C Power Calibrator ORBIT CONTROLS AG Wahl der Amplitude von Spannung (Strom) Die Amplitude kann als RMS (harmonische Komponenten sind in % der RMS) oder Grundharmonische definiert werden (harmonische Komponenten sind Grundharmonische).  Bei wiederholtem Tastendruck “Sel” (mittlere Kursortaste) erscheint der Spannungswert (Stromwert) im Editierfeld mit blauem Hintergrund.

  • Seite 27: Wahl Der Leistung In P Interharmonic Modus

    OCM-133C Power Calibrator ORBIT CONTROLS AG Wahl der Modulation (nur OCM133C)  Bei wiederholtem Tastendruck “Sel” (mittlere Kursortaste) erscheint der Modulationssignal im Editierfeld mit blauem Hintergrund. Die Form wird mit Softtasten „SIN“, „RECT“oder „OFF“ gewählt. Das Tastverhältnis 1-99% kann für das Rechteck- Modulationssignal gewählt werden.
  • Seite 28 M-133C Power Calibrator ORBIT CONTROLS AG Wahl der Amplitude von Spannung (Strom) echt RMS  Bei wiederholtem Tastendruck “Sel” (mittlere Kursortaste) erscheint der Spannungswert (Stromwert) im Editierfeld mit blauem Hintergrund.  Der Wert wird mit numerischen Tasten, Kursortasten oder Potentiometer gewählt und mit „V“...

  • Seite 29: Wahl Der Leistung Im P Dip/Swell Modus (Nur Ocm133C)

    OCM-133C Power Calibrator ORBIT CONTROLS AG Wahl der Leistung im P Dip/Swell Modus (nur OCM133C) Dieser Modus wird zum Genereieren von Dip oder Swell vom Ausgangssignal. Alle parameter können unabhängig in allen drei Kanälen gewählt werden (3x Spannung, 3x Strom).
  • Seite 30 M-133C Power Calibrator ORBIT CONTROLS AG Wahl der Amplitude (RMS-Wert) von der Spannung oder dem Strom  Mittlere Kursortaste “Sel” wird gedrückt bis Spannung (Strom) im Editiermodus im blauen Hintergrund erscheint.  Der Wert kann über die numerische Tastatur und mit V (mA, A) bestätigt. Der Wert kann auch mit Cursor oder Digitalpotentiometer gewählt werden.

  • Seite 31: Generierung Von Energie

    OCM-133C Power Calibrator ORBIT CONTROLS AG 4.5 Generierung von Energie Der Kalibrator generiert genaue Werte der elektrischen Leistung oder Energie. Die Spannung steht an Buchsen VOLTAGE OUTPUT HI - LO an, der Strom kann von Buchsen CURRENT OUTPUT HI – LO abgenommen werden. Spannungswerte bis 280V RMS können gewählt werden.
  • Seite 32 M-133C Power Calibrator ORBIT CONTROLS AG  Taste ON betätigen. Grüne LED leuchtet auf. Die Ausgänge werden eingeschaltet, das Display zeigt die abgelaufene Zeit. Nach dem Zeitablauf werden die Ausgänge automatisch abgeschaltet. Energiezähler Die Energiepakete können als Zeitpakete oder Impulspakete generiert werden. Die einfachere Methode ist die Zeiteinstellung während welche die Energie generiert wird.
  • Seite 33 OCM-133C Power Calibrator ORBIT CONTROLS AG Leistung - Einheiten Die AC-Leistung kann gewählt werden als:  Scheinleistung VA  Wirkleistung  Blindleistung Die Softtaste “Units” öffnet das Menu. Mit Kursor oder Potentiometer wird die gewünschte Einheit gewählt und mit “Select” oder Potentiometer bestätigt. Der Wert erscheint am Display mit neu gewählter Einheit.

  • Seite 34: Wahl Der Energie In Edc Basic Und Eac Basic Modus

    M-133C Power Calibrator ORBIT CONTROLS AG Wahl der Energie in Edc Basic und Eac Basic Modus Spannungswahl  Die Energie (Leistung) wird mit Spannung verändert.  Bei wiederholtem Tastendruck “Sel” (mittlere Kursortaste) erscheint der Spannungswert im Editierfeld mit blauem Hintergrund.

  • Seite 35: Wahl Der Energie Im Modus Edc High I Und Eac High I

    OCM-133C Power Calibrator ORBIT CONTROLS AG Zeitbestimmung (Warm-up Counter)  Bei wiederholtem Tastendruck “Sel” (mittlere Kursortaste) erscheint der Warm- up Wert im Editierfeld mit blauen Hintergrund.  Der Wert wird mit numerischen Tasten, Kursortasten oder Potentiometer gewählt. Wahl der Energie im Modus Edc High I und Eac High I In diesem Modus sind die Stromausgänge mittel OCM133C-01 (High Current Adapter)

  • Seite 36: Spannungswahl Im Modus Udc Basic Oder Uac Basic

    M-133C Power Calibrator ORBIT CONTROLS AG Überlastung von Ausgängen Sollten die Ausgänge überlastet oder die Spannungsbuchsen kurzgeschlossen werden, erscheint am Display eine Meldung “Output Overload” und die Ausgänge werden automatisch abgeschaltet. Spannungswahl im Modus Udc Basic oder Uac Basic Wahl der Spannung ...

  • Seite 37: Wahl Vom Strom Im Modus Idc Basic Und Iac Basic

    OCM-133C Power Calibrator ORBIT CONTROLS AG Überlastung von Ausgängen Sollte die externe Schaltung von den Strombuchsen abgeschaltet werden oder die Spannung über die Stromlast die Limite übersteigen, werden die Ausgänge automatisch abgeschaltet. Das Display zeigt eine Meldung „Output Overload”. Strom-Modus...

  • Seite 38: Multimeter

    M-133C Power Calibrator ORBIT CONTROLS AG 5 Multimeter Interner Multimeter für DC Spannungen, Ströme und Frequenzen kann zum Messen von Signalen aus den zu testenden Geräten verwendet werden. Das Messsignal wird an “METER INPUT” angeschlossen. Die Buchsen mA und COM sind für die Strommessung, V und COM sind für die Spannung und die Frequenz bestimmt.

  • Seite 39: Setup Menu (Hauptmenu)

    OCM-133C Power Calibrator ORBIT CONTROLS AG 6 Setup Menu (Hauptmenu) Im Setup Menu werden Parameter gesetzt welche nicht oft geändert werde. Das Menu wird mit der Taste MENU geöffnet. Falls die Kalibratorausgänge aktiv sind, werden sie abgeschaltet. Das Display zeigt: Mit Tasten ...

  • Seite 40: Interface Menu

    „Enter“ bestätigt. Erst danach kann ein neues Passwort eingegeben werden. Der Eingabebereich ist 0 … 99999. WICHTIG: Notieren Sie das neue Passwort! Falls vergessen, muss der Kalibrator zurück zu Orbit Controls AG geschickt werden. 5. Time Die Zeit wird mit Kursortasten, Potentiometer oder numerische Tasten eingegeben. 6. Date Das Datum wird mit Kursortasten, Potentiometer oder numerische Tasten eingegeben.

  • Seite 41: Kalibrator - Menu

    OCM-133C Power Calibrator ORBIT CONTROLS AG 6.3 Kalibrator - Menu Das Submenu enthält Parameter welche das generierte Ausgangssignal beeinflussen 1. Spannungsquelle GND Die Lo - Spannungsbuchse wird mit GND verbunden. Mögliche Wahl: GndU Off und GndU On. 2. Stromquelle GND Die Lo - Strombuchse wird mit GND verbunden.

  • Seite 42: Meter

    M-133C Power Calibrator ORBIT CONTROLS AG 6. Aktive Kanäle (Pac, Eac) Dieser Parameter definiert welche Kanäle aktiviert werden und ist nur für Pac Basic und Eac Basic gültig. Wahl: Ausgang aus Hauptkanal Ausgang aus Kanälen 1 und 2 1-2-3 Ausgang aus alle drei Kanälen 7.

  • Seite 43: Kalibrier Modus

    OCM-133C Power Calibrator ORBIT CONTROLS AG 7 Kalibrier Modus Die interne Software ermöglicht eine komplette Neukalibration über die Fronttasten. 7.1 Kalibrier-Möglichkeiten Das Gerät kann kalibriert:  Komplett in allen Funktionen und empfohlenen Punkten  Partiell in ausgewählten Funktionen und alle empfohlenen Punkten ...

  • Seite 44: Kalibrier-Verfahren

    M-133C Power Calibrator ORBIT CONTROLS AG 7.2 Kalibrier-Verfahren Mit Passwort wird das Kalibriermenu geöffnet.  Taste Menu öffnet das Hauptmenu.  Kalibrier-Submenu offnen und mit „Select“ bestätigen.  Das Passwort wird verlangt.  Passworteingabe über numerische Tastatur und ENTER.  Bad calibration code! erscheint während 3 Sek. beim falschen Passwort.

  • Seite 45: Teilkalibration

    OCM-133C Power Calibrator ORBIT CONTROLS AG Jeder Kanal hat folgendes Submenu:  Voltage AC# x AC Spannungskalibration  Current AC# x AC Stromkalibration  Voltage DC# x DC Spannungskalibration  Current DC# x DC Stromkalibration  Voltage MOD# x AC Spannung in P Harmonic und P Interharmonic Kalibration (nur OCM133C) ...
  • Seite 46 M-133C Power Calibrator ORBIT CONTROLS AG Die Softtasten haben folgende Bedeutungen: Write Neue Daten werden in den Speicher geschrieben. Der alte Wert wird verloren. Das Display kehrt zum vorherigen Menuschritt. Skip Der Kalibrierschritt wird übersprungen, der alte wert bleibt gespeichert. Das Display kehrt zum vorherigen Menuschritt.
  • Seite 47 OCM-133C Power Calibrator ORBIT CONTROLS AG AC-Spannungen (Voltage AC#x) Nominalwert [V] Limiten [V] Bereich [V] 100 µ 500 µ 15 m 15 m 40 m Tabelle AC Spannung AC-Ströme (Current AC#x) Nominalwert[A] Limiten [A] Bereich A] 30 m 10 µ...
  • Seite 48 M-133C Power Calibrator ORBIT CONTROLS AG DC-Strom (Current DC#x) Nominalwert [A] Limiten [A] Bereich [A] 30 m 10 u 300 m 300 m 15 u 300 m -30 m 10 u -300 m -300 m 15 u -300 m 300 m...
  • Seite 49 OCM-133C Power Calibrator ORBIT CONTROLS AG Strom AC Modulation (Current MOD#x) (nur OCM133C) Nominalwert [A] Limiten [A] Bereich [A] 30 m 10 µ 300 m 300 m 15 µ 300 m 300 m 30 µ 50 µ 100 µ 100 µ...

  • Seite 50: Komplette Kalibration

    M-133C Power Calibrator ORBIT CONTROLS AG Komplette Kalibration Verwendete Messgeräte  81/2 Digit Multimeter Type HP3458A oder Fluke 8508A, oder anderer mit Genauigkeit von 0.001 % im DC-Spannungsbereich  Kalibrator OCM-142 oder OCM-140 mit DC 10V, 20mA und AC 10V - 10 kHz.
  • Seite 51 OCM-133C Power Calibrator ORBIT CONTROLS AG Kalibration von AC-Strombereichen AC#1-Strom im Kalibriermenu wird gewählt und mit “Select” bestätigt. Die gleiche Funktion wird am Multimeter gewählt. Den Instruktionen am Display folgen, die Werte der AC Strom-Tabelle entnehmen um die Ausgangswerte dementsprechend einzustellen.
  • Seite 52 Schritte a) bis d) auch für Ströme MOD#2 und MOD#3 wiederholen. Kalibration vom Multimeter Der Multimeter wird bei 10 V, 20 mA und 10 kHz kalibriert. Ein Präzisionskalibrator (z.B. Orbit Controls OCM-142) oder ein externer Multimeter mit 81/2 Digits wird verwendet. 10 V DC Spannung ...
  • Seite 53 OCM-133C Power Calibrator ORBIT CONTROLS AG  Externe Spannung von 10 V an die Eingänge METER INPUT V-COM anlegen. Den genauen Wert mit externem Multimeter messen.  Am Display wird der Wert gewählt welcher vom externen Multimeter gemessen wird. Die Wahl wird mit  ,   Kursortasten, Potentiometer oder numerischen Tasten getätigt und mit “Write”...

  • Seite 54: Fehlermeldungen

    M-133C Power Calibrator ORBIT CONTROLS AG 8 Fehlermeldungen Jede Fehlbedienung wird am Display angezeigt. Die Fehler können verursacht werden durch:  Falsche Eingaben über die Fronttasten wie z.B. unerlaubten Modi, Werte außerhalb der Limiten, Überlastung der Ausgänge und andere.  Falsche Bedienung über die Schnittstellen GPIB oder RS-232.
  • Seite 55 OCM-133C Power Calibrator ORBIT CONTROLS AG Fernbedienungsfehler. Befehl beinhaltet ungültigen -140 Character data Charakter. Fernbedienungsfehler. Befehl beinhaltet ungültige -120 Numeric data numerische Parameter. -110 Command header Fernbedienungsfehler. Befehl nicht gültig. Eeprom write. EEPROM Schreiben nicht ausgeführt Eeprom read. EEPROM Lesen nicht ausgeführt Eeprom error.

  • Seite 56: Regelmäßige Wartung

    Regelmäßige Wartung Das Gerät verlangt keine spezielle Pflege. Das Display und das Gehäuse können nach Bedarf mit im Sprit getauchtem Tuch gereinigt werden. Der Kalibrator soll in 12-monatigen Intervallen von Orbit Controls AG oder einer der Kalibrierstellen nachgeeicht werden. Owner’s Manual...

  • Seite 57: Vorgehen Bei Fehlerhaften Funktionen

    OCM-133C Power Calibrator ORBIT CONTROLS AG Vorgehen bei fehlerhaften Funktionen Sichtbare Fehler: Wird während des Betriebs ein Fehler ersichtlich, (LCD Display leuchtet nicht auf, Ventilatoren drehen nicht), muss das Gerät sofort abgeschaltet werden. Die Sicherungskontrolle wird wie folgt durchgeführt:  Der Kalibrator wird ausgeschaltet, das Netzkabel ausgesteckt. Die Sicherung, welche sich in der Geräte-Netzdose befindet, wird herausgenommen.

  • Seite 58: Überprüfungstest

    M-133C Power Calibrator ORBIT CONTROLS AG 10 Überprüfungstest Beim Test ist nicht notwendig das Gerät zu öffnen. Verwendete Messgeräte  81/2 Digit Multimeter Type HP3458A oder Fluke 8508A, oder anderer mit Genauigkeit von 0.01 % im AC-Spannungsbereich  Kalibrator OCM-142 oder OCM-140 mit DC 10V, 20mA und AC 10V - 10 kHz.
  • Seite 59 OCM-133C Power Calibrator ORBIT CONTROLS AG Grundschritte beim Überprüfungstest Der Test wird in folgenden Schritten durchgeführt:  30 V DC Spannung Test mit dem Test der Linearität  DC Spannung Interne Bereiche 10 V, 70 V, 140 V, 280 V ...
  • Seite 60 M-133C Power Calibrator ORBIT CONTROLS AG Notieren: Zur Überprüfung kann ein Parallelgerät zum Multimetereingang angeschlossen werden. 11. Den Multimetereingang an die Strombuchsen vom Kalibrator anschließen und den Strom gemäß Tabelle X einstellen. 20mA überprüfen. Die Abweichung darf nicht die spezifizierten Limite übersteigen.
  • Seite 61 OCM-133C Power Calibrator ORBIT CONTROLS AG Limiten 30 V DC Grundbereich mit Linearitätstest Funktion Bereich Wert (V) Frequenz (Hz) Abweichung erlaubt (mV) V-DC 30.0 V 12.0 V-DC 30.0 V 14.0 V-DC 30.0 V 16.0 V-DC 30.0 V 18.0 V-DC 30.0 V 20.0...
  • Seite 62 M-133C Power Calibrator ORBIT CONTROLS AG AC Spannungstest Funktion Bereich Wert (V) Frequenz (Hz) Abweichung erlaubt (mV) V-AC 10 V 10.0 V-AC 30 V 30.0 15.0 V-AC 30 V 30.0 10.5 V-AC 30 V 30.0 15.0 V-AC 30 V 30.0 1000 15.0...
  • Seite 63 OCM-133C Power Calibrator ORBIT CONTROLS AG AC Stromtest Funktion Bereich Wert (A) Frequenz (Hz) Abweichung erlaubt (µA) 105 μ A-AC 300.0 mA 350 μ A-AC 1.0 A 500 μ A-AC 1.0 A 800 μ A-AC 2.0 A A-AC 5.0 A 1.75 m...

  • Seite 64: Steuerung Über Schnittstellen

    M-133C Power Calibrator ORBIT CONTROLS AG 11 Steuerung über Schnittstellen OCM-133C ist mit RS232, IEEE-488 und TCP/IP Ethernet Kommunikationsschnittstellen ausgerüstet. Die Anschlüsse sind auf der Rückwand. Die Parameter sind im Menu wählbar. RS232 hat wählbare Messrate von 1200 bis 115200 bd, IEEE-488 hat programmierbare Adresse 0 to 30.

  • Seite 65: Syntaxen

    OCM-133C Power Calibrator ORBIT CONTROLS AG Kabelanschlüsse zwischen OCM-133C und dem PC (Konfiguration 1:1) D-Sub 1 D-Sub 2 Kalibrator Receiver Transmitter Transmitter Receiver Ground Ground Vermerk Zum senden oder empfangen von Daten muss der Kalibrator im Remote Modus gesetzt werden.
  • Seite 66 M-133C Power Calibrator ORBIT CONTROLS AG Parameteranfrage. Nur das Fragezeichen ist zulässig. (?) = Parameteranfrage. Es handelt sich um einen Befehl, welcher neben der Anfrage auch eine Einstellung ermöglicht. <cr> = Carriage Return. ASCII - Zeichen 13. Ausführung einer Befehlszeile.
  • Seite 67 OCM-133C Power Calibrator ORBIT CONTROLS AG OUTP:LOWV(?) <CPD> { FLO | GRO } Ein- und Ausschalten von Lo-Spannungsausgängen vom GND.  FLOat Spannungsausgänge nicht mit GND verbunden  GROund Spannungsausgänge mit GND verbunden Bei Abfrage antwortet Kalibrator mit GRO oder FLO.
  • Seite 68 M-133C Power Calibrator ORBIT CONTROLS AG OUTP:SYNC(?) <CPD> { INT | LINE | IN1 | IN2 | IN3 } Synchronisation.  INT – interne Synchronisation  LINE – Synchronisation mit Frequenz der Versorgung  IN1 – Synchronisation mit externem Signal am Eingang IN1 ...
  • Seite 69 OCM-133C Power Calibrator ORBIT CONTROLS AG OUTP:REF:PULL (?) <CPD> { 0 | 1 } This command connects the internal pull-up resistor (150 Ω) to the Energy pulse output.  0 disconnects pull-up resistor  1 connects pull-up resistor If query is sent, calibrator returns 0 or 1.
  • Seite 70 M-133C Power Calibrator ORBIT CONTROLS AG OUTP:CONF (?) <CPD> { 1 | 12 | 123 } This command defines how many outputs is used in basic power and energy AC modes (Pac and Eac).  1 – active are channels U1, I1 only ...
  • Seite 71 OCM-133C Power Calibrator ORBIT CONTROLS AG CONF(?) <CPD> { VOLT | CURR | FREQ } Wahl der Multimeter-Funktion. Bei Abfrage antwortet Kalibrator VOLT, CURR oder FREQ. Beispiel: CONF VOLT DC-Spannungsfunktion SOURce subsystem Kalibrator-Funktionen. Keyword Parameters [SOURce] :MODE? { PAC | PDC | PACI | PDCI | PACE | PHAR | PIH | PDCE | EAC | EDC |...
  • Seite 72 M-133C Power Calibrator ORBIT CONTROLS AG :PACE :POWer? [:POWer] :UNIT(?) <CPD> { W | VA | VAR } :VOLTage<n>(?) <DNPD> :PHASe(?) <DNPD> :ENABle (?) <CPD> { ON | OFF } :CURRent<n>(?) <DNPD> :PHASe(?) <DNPD> :ENABle (?) <CPD> { ON | OFF } :FREQuency(?) <DNPD >...
  • Seite 73 OCM-133C Power Calibrator ORBIT CONTROLS AG :FREQuency(?) <DNPD > :IHARmonic(?) <DNPD > :EAC :ENERgy? :POWer? [:POWer] :UNIT(?) <CPD> { W | VA | VAR } :VOLTage(?) <DNPD> :CURRent(?) <DNPD> [:CURRent] :PHASe(?) <DNPD> :POLarity(?) <CPD> { LEAD | LAG } :FREQuency(?) <DNPD >...
  • Seite 74 M-133C Power Calibrator ORBIT CONTROLS AG :EACI :ENERgy? :POWer? :VOLTage(?) <DNPD> :CURRent(?) <DNPD> [:CURRent] :PHASe(?) <DNPD> :FREQuency(?) <DNPD > :CONStant(?) <DNPD> :TIME(?) <DNPD> :CONTrol(?) <CPD> { PACK | CNT1 | CNT2 | TIM1 | TIM2 | FR1 | FR2 | FR3 }...
  • Seite 75 OCM-133C Power Calibrator ORBIT CONTROLS AG :CACI :CURRent(?) <DNPD> :FREQuency(?) <DNPD > :CDCI :CURRent(?) <DNPD> [SOUR]:MODE? Wählbare Modi: { PAC | PDC | PACI | PDCI | PACE | PDCE | PHAR | PIH | EAC | EDC | EACI | EDCI | VAC | VDC | CAC | CDC | CACI | CDCI }.
  • Seite 76 M-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:PAC[:POW]:UNIT(?) <CPD> { W | VA | VAR } Leistungswert im Modus Power AC. Bei Abfrage antwortet Kalibrator mit Einheiten in Power AC Modus. Beispiel: Wahl W: PAC:UNIT W Der Befehl schaltet den Kalibrator in den Power AC Modus.
  • Seite 77 OCM-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:PAC[:CURR]:PHAS(?) <DNPD> Phasenverschiebung Spannung-Strom. <DNPD> In Grad (PHAS:UNIT=DEG) oder als Leistungsfaktor (PHAS:UNIT=COS). Bei Abfrage antwortet Kalibrator in exponentiellem Format. Beispiel: 156.3  wird als 1.563000e+002 gesendet. Beispiel: PAC:PHAS 250.2 - setzt 250.2 Phasenverschiebung zwischen dem Strom und der Spannung.
  • Seite 78 M-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:PDC:POW(?) <DNPD> Leistungswert im Modus Power DC. <DNPD> Leistungswert wird in W gesetzt. Bei Abfrage antwortet Kalibrator den Wert im exponentiellen Format. Beispiel: 100.60 W werden als 1.006000e+002 gesendet. Beispiel: DC Leistung 1000W: PDC:POW 1000 Der Befehl schaltet den Kalibrator in den Power DC Modus.
  • Seite 79 OCM-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:PACI:POW(?) <DNPD> Leistungswert im Modus Power AC High Current. <DNPD> Leistungswert in W, VA, VAr. Bei Abfrage antwortet Kalibrator den Wert im exponentiellen Format. Beispiel: 100.60 W werden als 1.006000e+002 gesendet. Beispiel: AC Leistung 1000W: PACI:POW 1000 Der Befehl schaltet den Kalibrator in den Power AC High Current Modus.
  • Seite 80 M-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:PACI[:CURR]:PHAS(?) <DNPD> Phasenverschiebung im Power AC High Current Modus. <DNPD> In Grad (PHAS:UNIT=DEG) oder als Leistungsfaktor (PHAS:UNIT=COS). Bei Abfrage antwortet Kalibrator den Wert im exponentiellen Format. Beispiel: 156.3 werden als 1.563000e+002 gesendet. Beispiel: PACI:PHAS 250.2 stellt 250.2 Phasenverschiebung ein.
  • Seite 81 OCM-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:PDCI:POW(?) <DNPD> Leistungswert. Der Befehl schaltet den Kalibrator in den Power DC High Current Modus. <DNPD> Die Leistung wird in W gesetzt. Bei Abfrage antwortet Kalibrator den Wert im exponentiellen Format. Beispiel: 100.60 W werden als 1.006000e+002 gesendet.
  • Seite 82 M-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:PACE[:POW]:UNIT(?) <CPD> { W | VA | VAR } Einheiten in Power AC Extended Modus. Die Abfrage werden die Einheiten in Power AC Extended Modus angegeben. Beispiel: W werden gesetzt: PACE:UNIT W Die Abfrage schaltet den Power AC Extended Modus ein.
  • Seite 83 OCM-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:PACE:VOLT<n>:ENAB(?) <CPD> { ON | OFF } Dieser Befehl blockiert oder schaltet frei die Spannung im Kanal <n>. Die blockierten Ausgänge sind spannungslos auch wenn OUT ON ist.  ON - Ausgangsfreigabe  OFF - Ausgänge blockiert Bei Abfrage antwortet der Kalibrator ON wenn die Ausgänge freigegeben sind;...
  • Seite 84 M-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:PACE:CURR<n>:ENAB(?) <CPD> { ON | OFF } Dieser Befehl blockiert oder schaltet frei den Strom im Kanal <n>. Die blockierten Ausgänge sind stromlos auch wenn OUT ON ist.  ON - Ausgangsfreigabe  OFF - Ausgänge blockiert Bei Abfrage antwortet der Kalibrator ON wenn die Ausgänge freigegeben sind;...
  • Seite 85 OCM-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:PDCE:VOLT<n>:ENAB(?) <CPD> { ON | OFF } Dieser Befehl blockiert oder schaltet frei die Spannung im Kanal <n>. Die blockierten Ausgänge sind spannungslos auch wenn OUT ON ist.  ON - Ausgangsfreigabe  OFF - Ausgänge blockiert Bei Abfrage antwortet der Kalibrator ON wenn die Ausgänge freigegeben sind;...
  • Seite 86 M-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:PHAR:VOLT<n>(?) <DNPD> Spannungswert im Kanal <n> <DNPD> Der Spannungswert wird in V gesetzt. <n> Ausgangskanal 1, 2 oder 3. Bei Abfrage antwortet Kalibrator den Wert im exponentiellen Format. Beispiel: 110.12 V werden als 1.101200e+002 gesendet.
  • Seite 87 OCM-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:PHAR:VOLT<n>:HARM<y>(?) <DNPD> Dieser Befehl setzt den Pegel <y> der Harmonischen im Kanal <n> <DNPD> Der Wert <y> von Harmonischen ist in %. <n> Signalkanal 1, 2 oder 3. <y> Der Parameter repräsentiert die Harmonische (1 bis 50). Nummer 1 ist nur für Abfrage.
  • Seite 88 M-133C Power Calibrator ORBIT CONTROLS AG Beispiel: PHAR:VOLT1:MOD 12.45 Der Befehl schaltet den Power Harmonic Modus ein. [SOUR]:PHAR:VOLT<n>:MOD:SHAP(?) <CPD> { SIN | RECT | OFF } Typ der Modulation im Spannungsausgang, Signalkanal <n>. <CPD>  SIN - Sinusverlauf  RECT - Rechteck ...
  • Seite 89 OCM-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:PHAR:CURR<n>:PHAS(?) <DNPD> Phasenwinkel im Stromkanal <n> gegen interne Phasenreferenz. <DNPD> Phasenwinkel in Grad. Bei Abfrage antwortet Kalibrator den Wert im exponentiellen Format. Beispiel: 156.3 wird als 1.563000e+002 gesendet. Beispiel: PHAR:CURR1:PHAS 0 PHAR:CURR2:PHAS 120 PHAR:CURR3:PHAS 240 Der Befehl schaltet den Power Harmonic Modus ein.
  • Seite 90 M-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:PHAR:CURR<n>:HARM<y>:PHAS (?) <DNPD> Phasenverschiebung von <y> harm. Komponente im Kanal <n> <DNPD> Der Parameter zeigt die Verschiebung von <y> harm. Komponente in °. <n> Der Parameter zeigt den Ausgangskanal (1, 2 oder 3). <y>...
  • Seite 91 OCM-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:PHAR:CURR<n>:MOD:DUTY(?) <DNPD> Tastverhältnis der Rechteck-Modulation im Stromkanal <n>. <DNPD> Tastverhältnis in %. Bei Abfrage antwortet Kalibrator den Wert im exponentiellen Format. Beispiel: 50% wird als 5.000000e+001 gesendet. Beispiel: PHAR:CURR1:MOD:DUTY 50 Der Befehl schaltet den Power Harmonic Modus ein.
  • Seite 92 M-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:PIH:VOLT<n>(?) <DNPD> Spannungswert i Kanal <n> <DNPD> Die Spannung wird in V gesetzt. <n> Ausgangskanal 1, 2 oder 3. Bei Abfrage antwortet Kalibrator den Wert im exponentiellen Format. Beispiel: 110.12 V wird als 1.101200e+002 gesendet.
  • Seite 93 OCM-133C Power Calibrator ORBIT CONTROLS AG Bei Abfrage antwortet Kalibrator den Wert im exponentiellen Format. Beispiel: 110.12 V wird als 1.101200e+002 gesendet. Beispiel: Interharmonische 23.05V im Kanal 1: PIH:VOLT1:IHAR 23.05 Der Befehl schaltet den Power Interharmonic Modus ein. [SOUR]:PIH:CURR<n>(?) <DNPD>...
  • Seite 94 M-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:PIH:CURR<n>:IHAR(?) <DNPD> Pegel von interharmonischen Komponenten im Stromausgang im Kanal <n>. <DNPD> Strom wird in A gesetzt. Bei Abfrage antwortet Kalibrator den Wert im exponentiellen Format. Beispiel: 11.012 V wird als 1.101200e+001 gesendet. Beispiel: Interharmonische Komponente 2.305A im Kanal 1:...
  • Seite 95 OCM-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:PDIP:VOLT<n>(?) <DNPD> Der Befehl schaltet die Ausgangsspannung im Kanal <n> <DNPD> Der Parameter ist der Wert der Ausgangsspannung in V. <n> Der Parameter ist der Ausgangskanal (1,2 oder 3). Bei Abfrage antwortet Kalibrator den Wert im exponentiellen Format.
  • Seite 96 M-133C Power Calibrator ORBIT CONTROLS AG Bei Abfrage antwortet Kalibrator den Wert im exponentiellen Format. Beispiel: 110.12 V wird als 1.101200e+002 gesendet. Beispiel: Dip/Swell wechselt auf 23.05V im Kanal 1: PDIP:VOLT1:CHAN 23.05 Der Befehl schaltet den Power Dip/Swell Modus ein.
  • Seite 97 OCM-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:PDIP:CURR<n>:ENAB(?) <CPD> { ON | OFF } Stromausgabe (Sperre) im Kanal <n>. Gesperre Ausgange bleiben OFF auch wenn OUT ON aktiv ist.  ON - Freigabe der Ausgänge  OFF - Ausgänge gesperrt Bei Abfrage wird ON oder OFF gesendet.
  • Seite 98 M-133C Power Calibrator ORBIT CONTROLS AG Bei Abfrage antwortet Kalibrator den Wert im exponentiellen Format. Beispiel: 50s werden als 5.000000e+001 gesendet Beispiel: period t1 100ms period t2 20ms period t3 period t4 200ms period t5 PDIP:TIME 0.1, 0.02, 30, 0.2, 0 Der Befehl schaltet den Power Dip/Swell Modus ein.
  • Seite 99 OCM-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:EAC:ENER? Diese Abfrage wird im exponentiellen Format gesendet: Beispiel: 100.60 Ws wird als 1.006000e+002 gesendet. Der Befehl schaltet den Kalibrator in Energie AC Modus ein. [SOUR]:EAC:POW? Diese Abfrage wird im exponentiellen Format gesendet: Beispiel: 100.60 W wird als 1.006000e+002 gesendet.
  • Seite 100 M-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:EAC[:CURR]:PHAS(?) <DNPD> Phasenwinkel zwischen Spannung und Strom. <DNPD> Phasenwinkel in Grad (PHAS:UNIT=DEG) oder als Leistungsfaktor (PHAS:UNIT=COS). Bei Abfrage antwortet Kalibrator den Wert im exponentiellen Format. Beispiel: 156.3  wird als 1.563000e+002 gesendet. Beispiel: EAC:PHAS 250.2 - setzt 250.2 Phasenwinkel (PHAS:UNIT=DEG) EAC:PHAS? –...
  • Seite 101 OCM-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:EAC:CONT(?) <CPD> { PACK | CNT1 | CNT2 | TIM1 | TIM2 | FR1 | FR2 | FR3} Der Befehl aktiviert Energie-Zählmodus. <CPD> Energie-Zählmodus.  PACK – Die Energie-Paketzählung ist mit der Zeit währen der das Energiepaket gezählt wird.
  • Seite 102 M-133C Power Calibrator ORBIT CONTROLS AG EAC:CONS 1000.0 EAC:UNIT VAR Der Befehl schaltet den Kalibrator in Energie AC Modus ein. [SOUR]:EAC:TEST:TIME (?) <DNPD> Timer AC Energiemodus <DNPD> Der Parameter zeigt die Testzeit währen der die Impulse gezählt werden. Bei Abfrage wird im exponentiellen Format geantwortet: Beispiel: 20 wird als 2.000000e+001 geschickt.
  • Seite 103 OCM-133C Power Calibrator ORBIT CONTROLS AG <DNPD> Der Parameter zeigt die Warm-Up Time währen der die Impulse gezählt warden. Bei Abfrage antwortet Kalibrator den Wert im exponentiellen Format. Beispiel: 20 werden als 2.000000e+001 gesendet. Beispiel: EAC:WUP:TIME 10 Der Befehl schaltet den Kalibrator in Energie AC Modus ein.
  • Seite 104 M-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:EDC:CURR(?) <DNPD> Stromwert im Modus Energie DC. <DNPD> Die Parameter werden in A gesetzt. Bei dieser Abfrage antwortet Kalibrator den Stromwert im exponentiellen Format. Beispiel: 11.012 A werden als 1.101200e+001 gesendet. Beispiel: Strom 23.05A: EDC:CURR 23.05...
  • Seite 105 OCM-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:EDC:CONS(?) <DNPD> Impulszahl per eine kWh (Impulse vom Energiemeter generiert). <DNPD> Impulse per eine kWh. Bei Abfrage wird in exponentiellem Format geantwortet: Beispiel: 400.0 i/kWh werden als 4.000000e+002 zurückgeschickt Beispiel: Anzahl Impulse 1000 i/kWh: EDC:CONS 1000.0...
  • Seite 106 M-133C Power Calibrator ORBIT CONTROLS AG Bei Abfrage wird in exponentiellem Format geantwortet: Beispiel: 20 wird als 2.000000e+001. zurückgeschickt. Beispiel: EDC:TEST:FREQ? Der Befehl schaltet den Kalibrator in Energie DC Modus [SOUR]:EDC:WUP:TIME (?) <DNPD> Der Befehl setzt den Warm-Up Timer in Energy DC Modus.
  • Seite 107 OCM-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:EACI[:POW]:UNIT(?) <CPD> { W | VA | VAR } Leistungseinheiten im Modus Energie AC High Current. Bei Abfrage antwortet der Kalibrator mit Einheiten im Modus Energy AC High Current. Beispiel: Einheit W im Modus Energy AC High Current: EACI:UNIT W Der Befehl schaltet den Kalibrator in Energie AC High Current Modus.
  • Seite 108 M-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:EACI[:CURR]:POLarity(?) <CPD> { LEAD | LAG } Polarität der Phasenverschiebung Spannung-Strom. Der Befehl ist gültig für nur PHAS:UNIT=DEG. <CPD> Polarität zwischen Spannung und Strom. Bei Abfrage antwortet Kalibrator die Polarität Beispiel: EACI:POL LEAD Phasenwinkel wird als Lead gesetzt Der Befehl schaltet den Kalibrator in Energie AC High Current Modus.
  • Seite 109 OCM-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:EACI:TIME(?) <DNPD> Impulszähler im Energie AC High Current „Packet Control“ Modus. <DNPD> Der Parameter ist Impulszahl. Bei Abfrage antwortet Kalibrator im exponentiellen Format. Beispiel: 20 wird als 2.000000e+001 gesendet. Beispiel: EACI:TIME 60 Der Befehl schaltet den Kalibrator in Energie AC High Current Modus.
  • Seite 110 M-133C Power Calibrator ORBIT CONTROLS AG Bei Abfrage antwortet Kalibrator im exponentiellen Format. Beispiel: 20 wird als 2.000000e+001 gesendet. Beispiel: EACI:TEST:COUN 10 Der Befehl schaltet den Kalibrator in Energie AC High Current Modus. [SOUR]:EACI:TEST:FREQ? <DNPD> Frequenz generiert vom getesteten Energiemeter.
  • Seite 111 OCM-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:EDCI:ENER? Bei Abfrage sendet der Kalibrator den Energiewert im exponentiellen Format. Beispiel: 100.60 Ws werden als 1.006000e+002 gesendet. Der Befehl schaltet den Kalibrator in Energie AC High Current Modus. [SOUR]:EDCI:DEV? Bei Abfrage sendet der Kalibrator die Abweichung zwischen dem getesteten Energiemeter und dem Kalibrator.
  • Seite 112 M-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:EDCI:CONT(?) <CPD> { PACK | CNT1 | CNT2 | TIM1 | TIM2 | FR1 | FR2 | FR3} Der Befehl aktiviert Energie-Zählmodus. <CPD> Energie-Zählmodus.  PACK – Die Energie-Paketzählung ist mit der Zeit währen der das Energiepaket gezählt wird.
  • Seite 113 OCM-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:EDCI:TEST:TIME (?) <DNPD> Der Befehl setzt den Test Timer in Energy DC high current Modus. <DNPD> Zeit während die Impulse gezählt werden. Bei Abfrage antwortet Kalibrator im exponentiellen Format. Beispiel: 20 wird als 2.000000e+001 geschickt.
  • Seite 114 M-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:EDCI:WUP:COUN(?) <DNPD> Setzt den Timer Warm-Up Zähler in Energy DC high current Modus. <DNPD> Warm-Up Impulszahl. Bei Abfrage antwortet Kalibrator im exponentiellen Format. Beispiel: 20 wird als 2.000000e+001 geschickt. Beispiel: EDCI:WUP:COU 10 Der Befehl schaltet den Kalibrator in Energie DC High Current Modus.
  • Seite 115 OCM-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:CAC:CURR(?) <DNPD> Ausgangsstrom im Modus Strom AC. <DNPD> Der Parameter wird in A gesetzt. Bei Abfrage sendet der Kalibrator den Spannungswert im exponentiellen Format. Beispiel: 11.012 A werden als 1.101200e+001 gesendet. Beispiel: Strom 23.05A: CAC:CURR 23.05...
  • Seite 116 M-133C Power Calibrator ORBIT CONTROLS AG [SOUR]:CACI:FREQ(?) <DNPD> Frequenzwahl im Current AC High Current Modus. <DNPD> Der Parameter wird in Hz gesetzt. Bei Abfrage sendet der Kalibrator den Frequenzwert im exponentiellen Format. Beispiel: 50Hz werden als 5.000000e+001 gesendet Beispiel: Frequenz 60Hz:...
  • Seite 117 OCM-133C Power Calibrator ORBIT CONTROLS AG SYSTem Subsystem Im Subsystem können diverse Funktionen aus dem Menu gesteuert werden: SYSTem :DATE(?) <DNPD>,<DNPD>,<DNPD> :TIME(?) <DNPD>,<DNPD>,<DNPD> :ERRor? :REMote :RWLock :LOCal SYST:DATE(?) <DNPD>,<DNPD>,<DNPD> Setzen vom Datum. <DNPD>,<DNPD>,<DNPD> Datenformat YYYY, MM, DD. Bei Abfrage sendet der Kalibrator YYYY,MM,DD.
  • Seite 118 M-133C Power Calibrator ORBIT CONTROLS AG SYST:REM Dieser Befehl schaltet den Kalibrator in den Fernbedienten Modus über SR232 oder Ethernet. Alle Taster am Frontpanel außer LOCAL werden gesperrt. Der Kalibrator kann über RS232 oder Ethernet nicht kommunizieren wenn der Fernbedienmodus nicht aktiviert ist.
  • Seite 119 OCM-133C Power Calibrator ORBIT CONTROLS AG STATus Subsystem Dieses Subsystem wird zum Setzen von den einzelnen Bits “Operation” und “Questionable” Ereignis-Register und Abfragen von deren Zustand. STATus :OPERational :EVENt? :ENABle(?) <DNPD> :CONDition? :QUEStionable :EVENt? :ENABle(?) <DNPD> :CONDition? :PRESet STAT:OPER:EVEN? Diese Abfrage informiert über den Inhalt von Operational Data Event Register. Es ist ein dekadischer Wert welcher der Summe aller Bits im Register entspricht.
  • Seite 120 M-133C Power Calibrator ORBIT CONTROLS AG STAT:QUES:EVEN? Abfrage vom Questionable Data Event Register. Es ist ein Dezimalwert welcher der Summe der gesetzten Bits entspricht.. Nach Abfrage wird das Register gelöscht. Beispiel: STAT:QUES:EVEN? STAT:QUES:ENAB? <DNPD> Der Befehl macht die Freigabe der Bits im Questionable Data Enable Register. Die Summe aller gewählten Bits projiziert sich im Bit 3 (QSS) von IEEE488.2 Status Byte...
  • Seite 121 OCM-133C Power Calibrator ORBIT CONTROLS AG IEEE488.2 Common Commands I/D (Instrument Identification) *IDN? Hersteller, Modell, Serienummer und Softwareversion. Die Antwort ist im Format: ORBIT,M133C,100002,1.22 Operation Complete *OPC Dieser Befehl setzt den OPC Bit im ESR (Event Status Register) sobald die laufende Aufgaben abgeschlossen sind.
  • Seite 122 M-133C Power Calibrator ORBIT CONTROLS AG Wait-to-Continue Command *WAI Der Befehl hindert dem Kalibrator Befehle auszuführen bevor alle vorherigen aus der Fernbedienung nicht ausgeführt werden. Reset *RST Der Befehl setzt den Kalibrator in den Anfangszustand. Test operation *TST? Nach diesem Befehl wird Selbsttest initialisiert. Die Antwort ist 0 für fehlerfreien Test, oder 1 wenn ein Fehler festgestellt wurde.
  • Seite 123 OCM-133C Power Calibrator ORBIT CONTROLS AG Event Status Enable Setting *ESE <value> Der Befehl programmiert die Bits vom Event Status Enable Register. Der Parameterwert ist im Bereich 0 – 255. Event Status Enable Reading *ESE? Abfrage vom Event Status Enable Register.

  • Seite 124: Standard Status Data Structures

    M-133C Power Calibrator ORBIT CONTROLS AG 11.4 Standard Status Data Structures Im Kalibrator ist das Standardprotokoll gemäß IEEE488.2. implementiert. Das Protokoll ist zur Verfolgung von Betrieb- und Fehlerzuständen vom Kalibrator bestimmt. Es erlaubt die Sendung von SRQ-Nachricht über eine Leitung, mit welcher der Kalibrator den übergeordneten Rechner die Bedienung verlangt.
  • Seite 125 OCM-133C Power Calibrator ORBIT CONTROLS AG STB Status Byte Register STB ist das Hauptregister in welchem die Informationen von restlichen Registern konzentriert sind. Es beinhaltet auch die Angaben von der Ausgangsfront. Der Wert vom STB-Register wird nach Einschalten vom Kalibrator oder mit *CLS auf Null gesetzt, mit Ausnahme vom Bit MAV, welche gesetzt bleibt wenn die Ausgangsfront nicht leer ist.
  • Seite 126 M-133C Power Calibrator ORBIT CONTROLS AG Bedeutung der einzelnen Bits im Event Status Register : PON Power On, Bit 7. Dieser Bit wird mit Einschalten der Versorgung gesetzt. URQ User Request, Bit 6. Der Bit wird nicht verwendet uns ist ständig 0.
  • Seite 127 OCM-133C Power Calibrator ORBIT CONTROLS AG Output Queue Die Ausgangsfront speichert die Antworten auf Abfragen des Kontrollrechners bis sie ausgelesen werden. Das MAV-Register wird gesetzt wenn sind mindestens ein Zeichen im Ausgang befindet. Die Ausgangsfront wird auf Null gesetzt sobald alle Zeichen ausgelesen oder der Kalibrator neu eingeschaltet wird.

  • Seite 128: Technische Daten

    M-133C Power Calibrator ORBIT CONTROLS AG 12 Technische Daten Ungenauigkeiten beinhalten Langzeitstabilität, Temperaturkoeffizient, Linearität, Last- und Versorgungsspannungsänderung, sowie die Rückverfolgbarkeit der Kalibrier- Standards. Die Genauigkeiten gelten für Temperaturbereich 23 ± 2 °C, nachdem der Kalibrator mind. 60 Minuten eingeschaltet wurde. Die Werte sind 12 Monate gültig.
  • Seite 129 OCM-133C Power Calibrator ORBIT CONTROLS AG Phasen und Leistungsfaktor (Sinus) Phasenbereich: 0.0° bis 359.99° Frequenzbereich: 15 Hz bis 1000 Hz Phasenauflösung: 0.01° Leistungsfaktorbereich: -1 to +1 (Lead, Lag) Leistungsfaktorauflösung: 0.001 dPF = (1 – cos (+d)/cos ) (-) Leistungsfaktor-Ungenauigkeit: Phasengenauigkeit...
  • Seite 130 M-133C Power Calibrator ORBIT CONTROLS AG AC Leistung (Sinus) * Bereich: 3x (0.005 VA bis 18 kVA). 900 kVA mit Stromspule 140-50 Frequenzbereich: 15 - 1000 Hz Leistungseinheit: W, VA, VAr f = 40 – 70 Hz Genauigkeit (%) für PF = 1.0...
  • Seite 131 OCM-133C Power Calibrator ORBIT CONTROLS AG Nichtharmonische Signale (nur OCM133C) Harmonische und Interharmonische Verzerrung (H/I Produkte) Erste Harmonische-Bereich: 15 Hz bis 1 kHz Erste Harmonische Amplitudenungenauigkeit: 0.2 % vom Bereich Harmonischen (2-50) Frequenzbereich: 32 Hz bis 5 kHz Interharmonische Frequenzbereich:...
  • Seite 132 M-133C Power Calibrator ORBIT CONTROLS AG Dip/Swell (nur OCM133C) AC Spannungsbereich: 0.1 V to 280 V AC Strombereich: 1 mA to 30 A Amplitudengenauigkeit: 0.2 % of range Frequenzbereich: 15 Hz to 1 kHz Timing t1 Bereich: 0 s to 60 s t2 Bereich: 0.1 ms to 60 s...

  • Seite 133: Allgemeine Angaben

    OCM-133C Power Calibrator ORBIT CONTROLS AG Allgemeine Angaben Aufwärmzeit: 60 min Arbeitstemperatur: 23 ± 10 °C Lagertemperatur: -10 to 55 °C, r.F. < 90 % Referenztemperatur: 23 ± 2 °C Dimensionen: 500 x 520 x 430 mm Gewicht: 54 kg 115/230V –...
