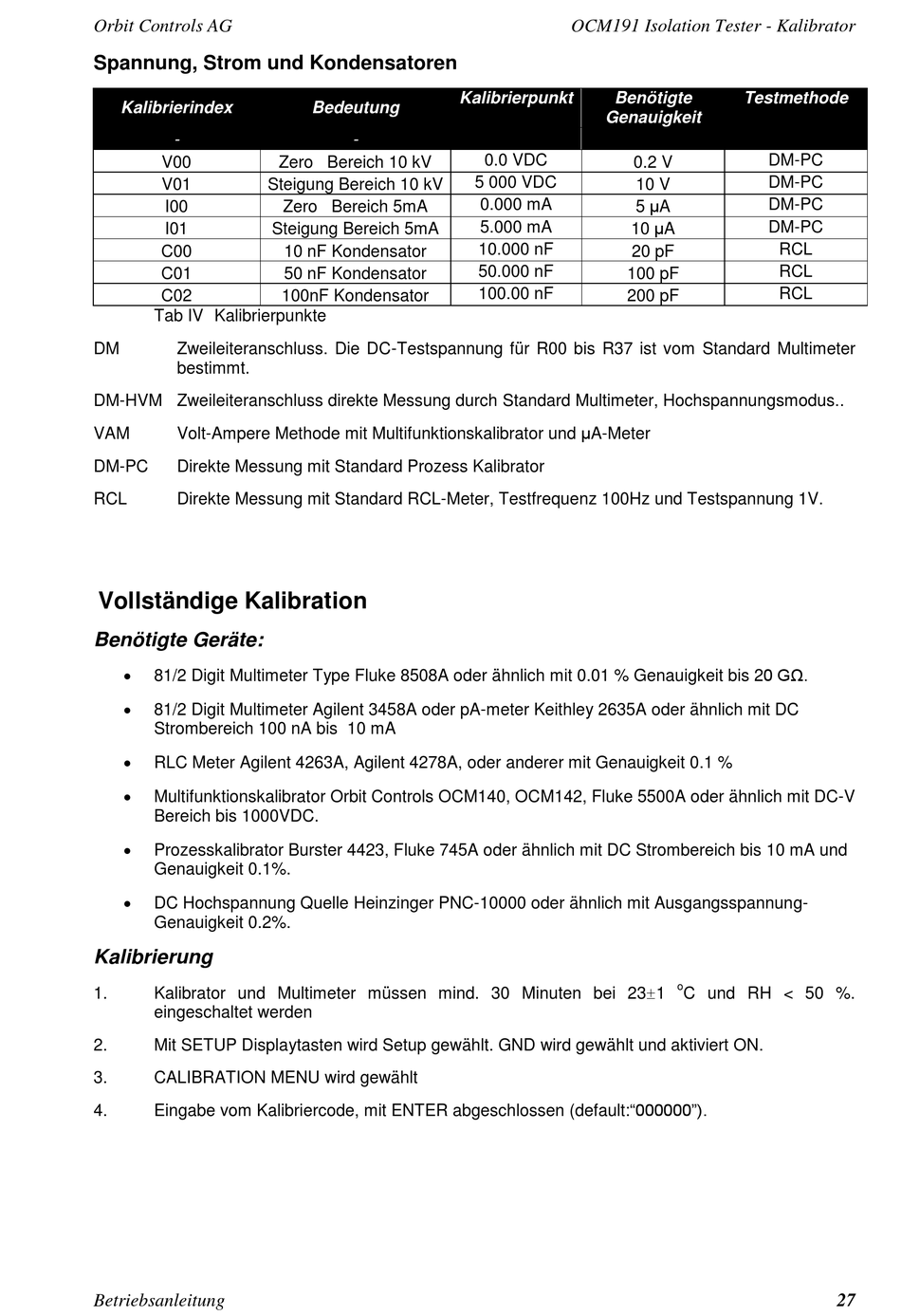

Spannung, Strom Und Kondensatoren; Benötigte Geräte; Kalibrierung - orbit controls OCM191 Betriebsanleitung

Orbit Controls AG

Spannung, Strom und Kondensatoren

Kalibrierindex
-
V00
V01
I00
I01
C00
C01
C02
Tab IV Kalibrierpunkte
DM Zweileiteranschluss. Die DC-Testspannung für R00 bis R37 ist vom Standard Multimeter
bestimmt.
DM-HVM Zweileiteranschluss direkte Messung durch Standard Multimeter, Hochspannungsmodus..
Volt-Ampere Methode mit Multifunktionskalibrator und μA-Meter
VAM
DM-PC Direkte Messung mit Standard Prozess Kalibrator
RCL Direkte Messung mit Standard RCL-Meter, Testfrequenz 100Hz und Testspannung 1V.
Vollständige Kalibration
Benötigte Geräte:

81/2 Digit Multimeter Type Fluke 8508A oder ähnlich mit 0.01 % Genauigkeit bis 20 GΩ.

81/2 Digit Multimeter Agilent 3458A oder pA-meter Keithley 2635A oder ähnlich mit DC
Strombereich 100 nA bis 10 mA

RLC Meter Agilent 4263A, Agilent 4278A, oder anderer mit Genauigkeit 0.1 %

Multifunktionskalibrator Orbit Controls OCM140, OCM142, Fluke 5500A oder ähnlich mit DC-V
Bereich bis 1000VDC.

Prozesskalibrator Burster 4423, Fluke 745A oder ähnlich mit DC Strombereich bis 10 mA und
Genauigkeit 0.1%.

DC Hochspannung Quelle Heinzinger PNC-10000 oder ähnlich mit Ausgangsspannung-
Genauigkeit 0.2%.

Kalibrierung

1. Kalibrator und Multimeter müssen mind. 30 Minuten bei 231
eingeschaltet werden
2. Mit SETUP Displaytasten wird Setup gewählt. GND wird gewählt und aktiviert ON.
3. CALIBRATION MENU wird gewählt
4. Eingabe vom Kalibriercode, mit ENTER abgeschlossen (default:"000000").
Betriebsanleitung
Bedeutung
-
Zero Bereich 10 kV
Steigung Bereich 10 kV
Zero Bereich 5mA
Steigung Bereich 5mA
10 nF Kondensator
50 nF Kondensator
100nF Kondensator
OCM191 Isolation Tester - Kalibrator
Kalibrierpunkt Benötigte
Genauigkeit
0.0 VDC
5 000 VDC
0.000 mA
5.000 mA
10.000 nF
50.000 nF
100 pF
100.00 nF
200 pF
Testmethode
DM-PC
0.2 V
DM-PC
10 V
5 μA
DM-PC
10 μA
DM-PC
RCL
20 pF
RCL
RCL
o
C und RH < 50 %.
