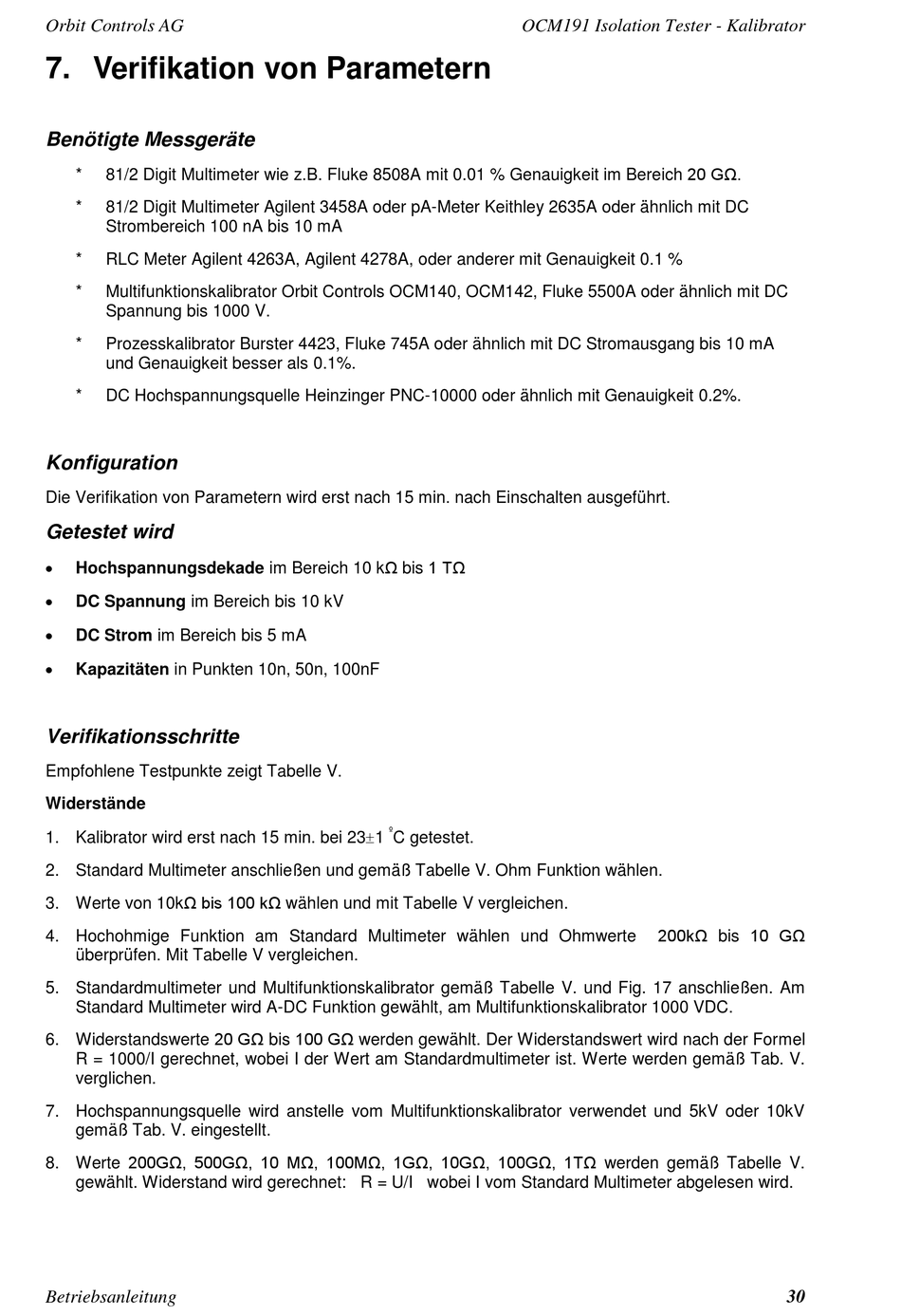

7. Verifikation von Parametern

Benötigte Messgeräte
81/2 Digit Multimeter wie z.B. Fluke 8508A mit 0.01 % Genauigkeit im Bereich 20 GΩ.
*
* 81/2 Digit Multimeter Agilent 3458A oder pA-Meter Keithley 2635A oder ähnlich mit DC
Strombereich 100 nA bis 10 mA
* RLC Meter Agilent 4263A, Agilent 4278A, oder anderer mit Genauigkeit 0.1 %
* Multifunktionskalibrator Orbit Controls OCM140, OCM142, Fluke 5500A oder ähnlich mit DC
Spannung bis 1000 V.
* Prozesskalibrator Burster 4423, Fluke 745A oder ähnlich mit DC Stromausgang bis 10 mA
und Genauigkeit besser als 0.1%.
* DC Hochspannungsquelle Heinzinger PNC-10000 oder ähnlich mit Genauigkeit 0.2%.
Konfiguration
Die Verifikation von Parametern wird erst nach 15 min. nach Einschalten ausgeführt.
Getestet wird

Hochspannungsdekade im Bereich 10 kΩ bis 1 TΩ

DC Spannung im Bereich bis 10 kV

DC Strom im Bereich bis 5 mA

Kapazitäten in Punkten 10n, 50n, 100nF
Verifikationsschritte
Empfohlene Testpunkte zeigt Tabelle V.
Widerstände
1. Kalibrator wird erst nach 15 min. bei 231
2. Standard Multimeter anschließen und gemäß Tabelle V. Ohm Funktion wählen.
3. Werte von 10kΩ bis 100 kΩ wählen und mit Tabelle V vergleichen.
4. Hochohmige Funktion am Standard Multimeter wählen und Ohmwerte
überprüfen. Mit Tabelle V vergleichen.
5. Standardmultimeter und Multifunktionskalibrator gemäß Tabelle V. und Fig. 17 anschließen. Am
Standard Multimeter wird A-DC Funktion gewählt, am Multifunktionskalibrator 1000 VDC.
6. Widerstandswerte 20 GΩ bis 100 GΩ werden gewählt. Der Widerstandswert wird nach der Formel
R = 1000/I gerechnet, wobei I der Wert am Standardmultimeter ist. Werte werden gemäß Tab. V.
verglichen.
7. Hochspannungsquelle wird anstelle vom Multifunktionskalibrator verwendet und 5kV oder 10kV
gemäß Tab. V. eingestellt.
8. Werte 200GΩ, 500GΩ, 10 MΩ, 100MΩ, 1GΩ, 10GΩ, 100GΩ, 1TΩ werden gemäß Tabelle V.
gewählt. Widerstand wird gerechnet: R = U/I wobei I vom Standard Multimeter abgelesen wird.
Betriebsanleitung
OCM191 Isolation Tester - Kalibrator
º
C getestet.
200kΩ bis 10 GΩ
30
