5. Setup Menu
Weniger gebrauchte Parameter sind im Setup Menu wählbar. Das Menu wird mit der Displaytaste
SETUP geöffnet. Das Display zeigt:
Die Wahl kann mi dem Potentiometer vorgenommen werden. Jeder Parameter kann mit Drücken auf
das Potentiometer geändert werden. Mit EXIT wird aus dem Menu ausgestiegen. Neue Wahl kann
erst nach Aus- und Wiedereinschalten vorgenommen werden.
1. GND .... xx
Lo Ausgang wird mit GND (Schutzerde) verbunden werden. Es wird empfohlen diese Position ON zu
schalten wenn der Prüfling floatend ist (Batteriebetriebene Geräte). Wenn der Prüfling mit GND
verbunden ist, muss dieser Parameter OFF gesetzt werden damit sich keine Stromschleifen bilden
können.
2. Keyboard beeper .... xx
Akustischer Ton beim Tastendruck.
3. Display contrast .... xx
Mit den Tasten UP und DOWN wird der Displaykontrast zwischen 0 und 100 % eingestellt.
4. Volume .... xx
Lautstärke wird mit UP und DOWN Displaytasten im Bereich 0 bis 100% geändert.
5. Calibration Password ....
Passwort ins Kalibriermenu. Werkseitig ist 000000 eingestellt und kann geändert werden und mit
ENTER gespeichert. Das Passwort sollte notiert werden!
6. Serial number
Serien Nummer vom Kalibrator.
7. Active interface .... xx
Die gewählte Schnittstelle wird angezeigt.
8. RS232 baud rate .... xx
Baud Rate von RS232 ist mit UP/DOWN Displaytasten für 9600 bis 115200 bd wählbar.
9. GPIB address .... xx
Die GPIB Adresse wird mit UP/DOWN Displaytasten gewählt. Werkseitig ist Adresse 24 eingestellt.
10. CPU firmware
CPU Firmware Version.
11. LVR firmware
LVR Firmware Version.
Betriebsanleitung

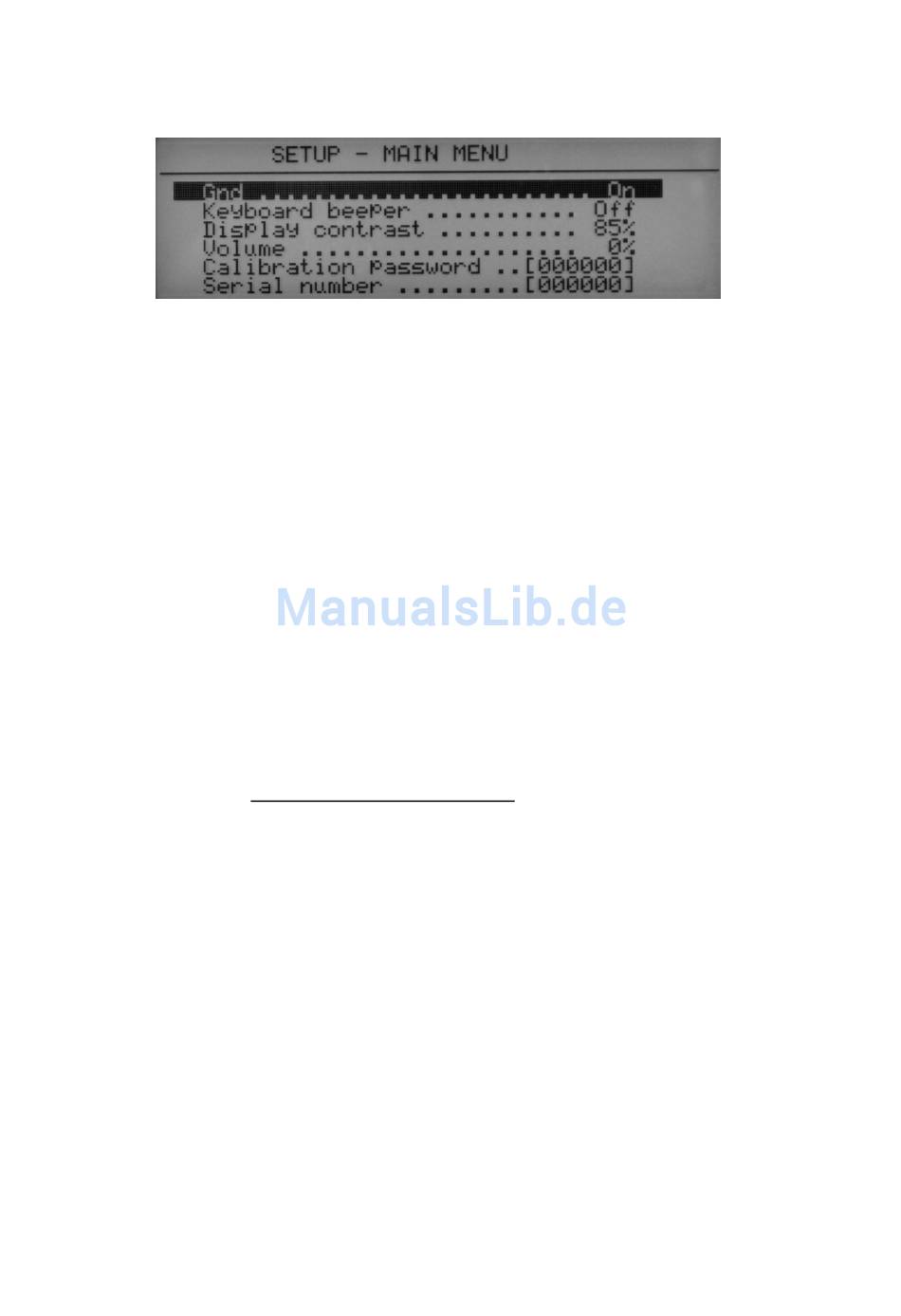

Fig.15 SETUP Display
ON/OFF
ON/OFF
0 ... 100 %
0 ... 100 %
000000
xxxxxx
GPIB/RS232
UP/DOWN
UP/DOWN
xxxxxx
xxxxxx
OCM191 Isolation Tester - Kalibrator
23
