Kalibration von Widerständen
Direkte Messung mit Standard Multimeter
a)
Standard Multimeter mit 5 Digits Auflösung wird an H und L Ausgänge
angeschlossen.
b)
Erster Punkt R00 wird gewählt und mit ENTER bestätigt. Anzeigewert vom Standard
Multimeter wird über die Tastatur in den Kalibrator eingegeben und mit ENTER
bestätigt.
c)
Alle weiteren Widerstände bis R37 werden gleich kalibriert.
Indirekte Messung
d)
Das Multimeter wird abgeschaltet.
e)
Mit SETUP Taste wird der Kalibrier Modus verlassen. GND wird selektiert und mit
OFF abgeschaltet.
f)
Kalibriermodus wir erneut aktiviert.
g)
Standard Multifunktion Kalibrator und Standard Mikroamperemeter werden an
OCM191 angeschlossen, wie Fig. 17 zeigt.
Notiz: Es wird empfohlen Widerstände über 1GΩ mit geschirmter Leitung
h)
Einstellung: 1000 VDC Testspannung am Multifunktion Kalibrator und AUTORANGE
am Mikroamperemeter.
i)
Kalibrierpunkt R38 wählen. Multifunktion Kalibrator Ausgang einschalten - ON.
j)
I
vom Standard Mikroammpereter wird notiert. Die Einschwingzeit kann mehrere
cal
Minuten dauern und hängt von der Widerstandsgrösse ab.
k)
Kalkulation des Widerstandes:
l)
Den Wert über die Tastatur in OCM191 eingeben und mit ENTER bestätigen.
Betriebsanleitung
anzuschließen wobei der Schirm mit GND verbunden wird.

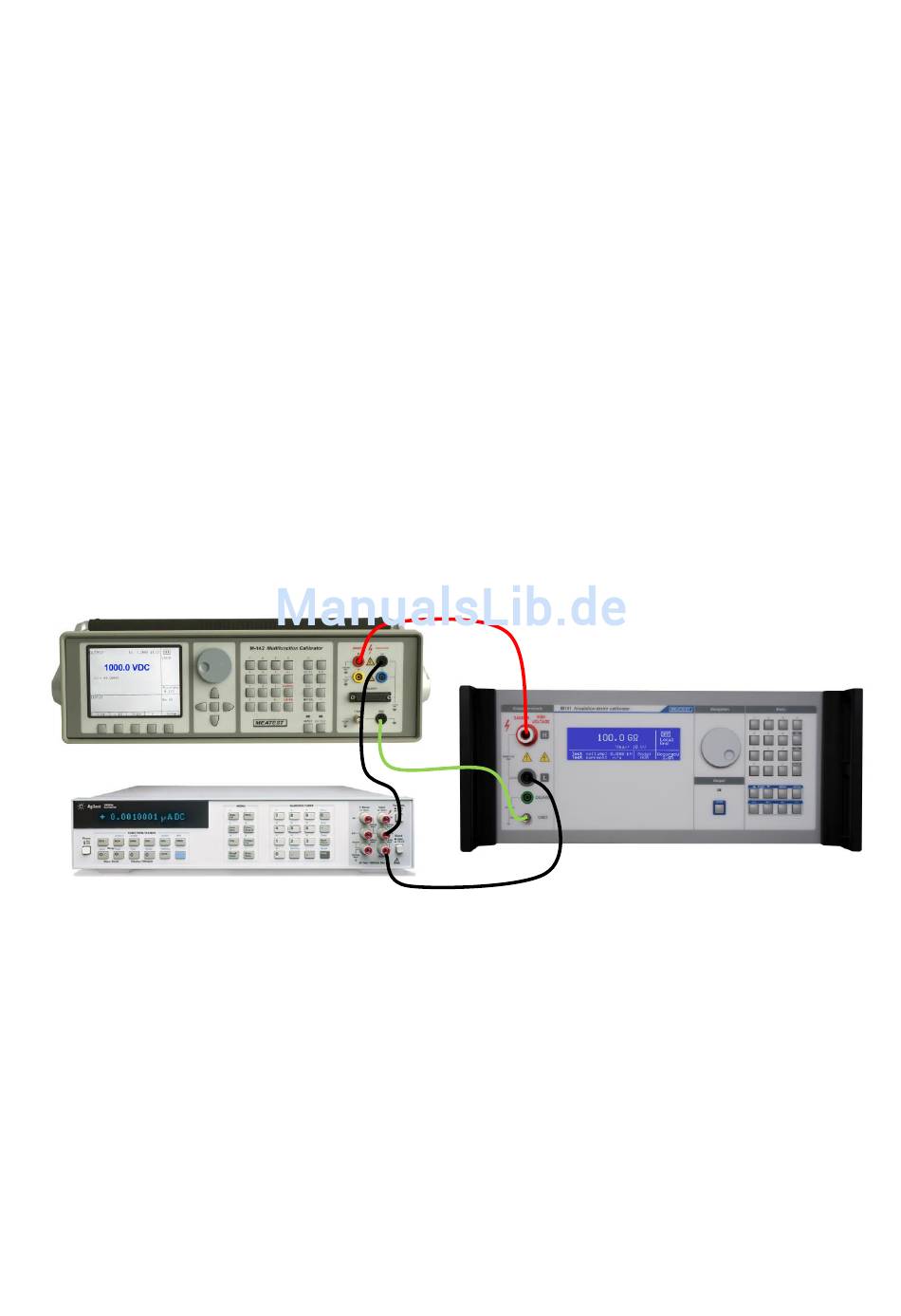

Fig. 17 Volt-Ampere Methode für hochohmige Kalibration (VAM)
(Ω, A)
Rcal = 1000 / I
cal
