Orbit Controls AG

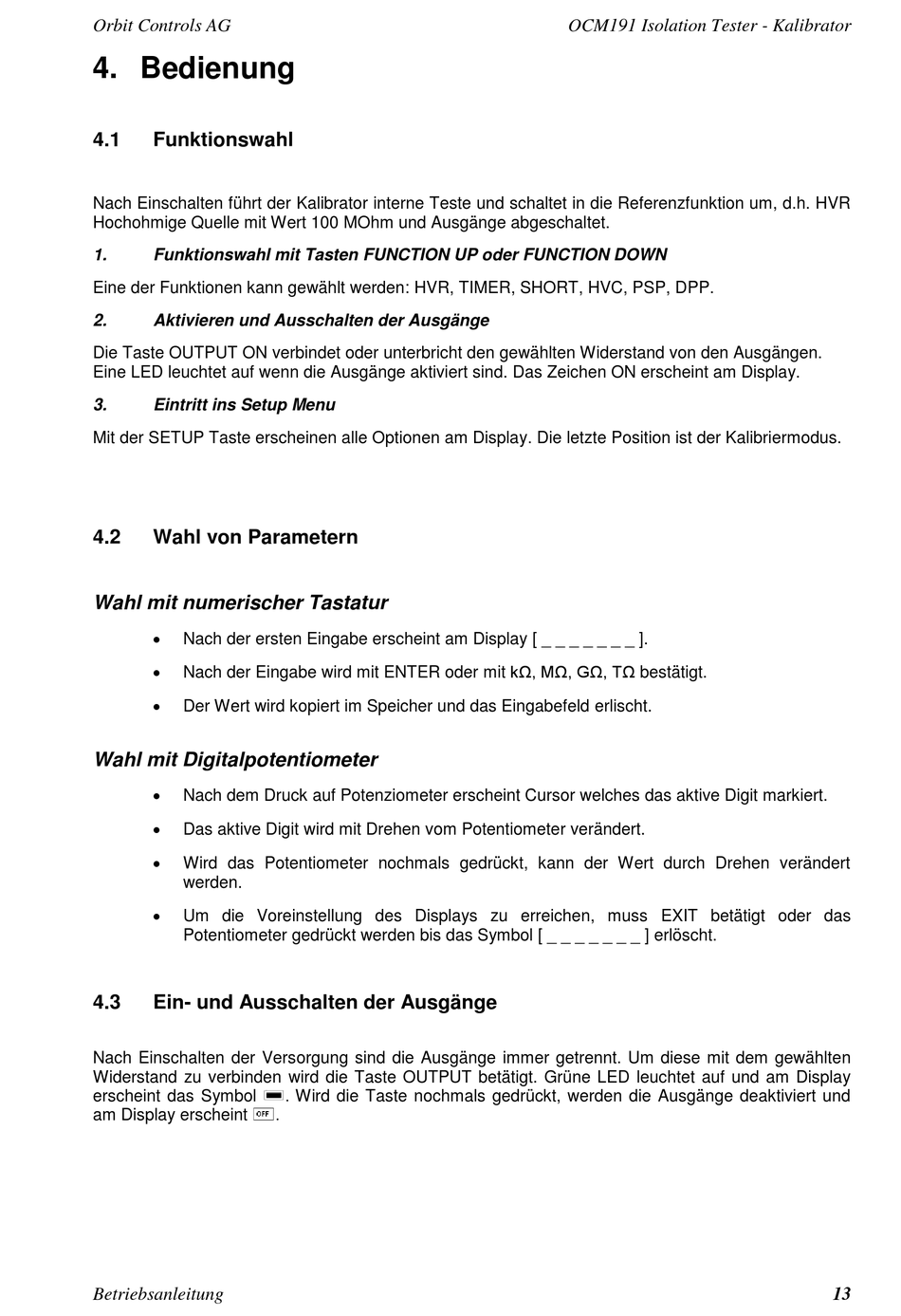

4. Bedienung
4.1
Funktionswahl
Nach Einschalten führt der Kalibrator interne Teste und schaltet in die Referenzfunktion um, d.h. HVR
Hochohmige Quelle mit Wert 100 MOhm und Ausgänge abgeschaltet.
1.
Funktionswahl mit Tasten FUNCTION UP oder FUNCTION DOWN
Eine der Funktionen kann gewählt werden: HVR, TIMER, SHORT, HVC, PSP, DPP.
2.
Aktivieren und Ausschalten der Ausgänge
Die Taste OUTPUT ON verbindet oder unterbricht den gewählten Widerstand von den Ausgängen.
Eine LED leuchtet auf wenn die Ausgänge aktiviert sind. Das Zeichen ON erscheint am Display.
3.
Eintritt ins Setup Menu
Mit der SETUP Taste erscheinen alle Optionen am Display. Die letzte Position ist der Kalibriermodus.
4.2
Wahl von Parametern
Wahl mit numerischer Tastatur
Nach der ersten Eingabe erscheint am Display [ _ _ _ _ _ _ _ ].
Nach der Eingabe wird mit ENTER oder mit kΩ, MΩ, GΩ, TΩ bestätigt.
Der Wert wird kopiert im Speicher und das Eingabefeld erlischt.
Wahl mit Digitalpotentiometer
Nach dem Druck auf Potenziometer erscheint Cursor welches das aktive Digit markiert.
Das aktive Digit wird mit Drehen vom Potentiometer verändert.
Wird das Potentiometer nochmals gedrückt, kann der Wert durch Drehen verändert
werden.
Um die Voreinstellung des Displays zu erreichen, muss EXIT betätigt oder das
Potentiometer gedrückt werden bis das Symbol [ _ _ _ _ _ _ _ ] erlöscht.
4.3
Ein- und Ausschalten der Ausgänge
Nach Einschalten der Versorgung sind die Ausgänge immer getrennt. Um diese mit dem gewählten
Widerstand zu verbinden wird die Taste OUTPUT betätigt. Grüne LED leuchtet auf und am Display
erscheint das Symbol
am Display erscheint
Betriebsanleitung
. Wird die Taste nochmals gedrückt, werden die Ausgänge deaktiviert und
.
OCM191 Isolation Tester - Kalibrator
13
