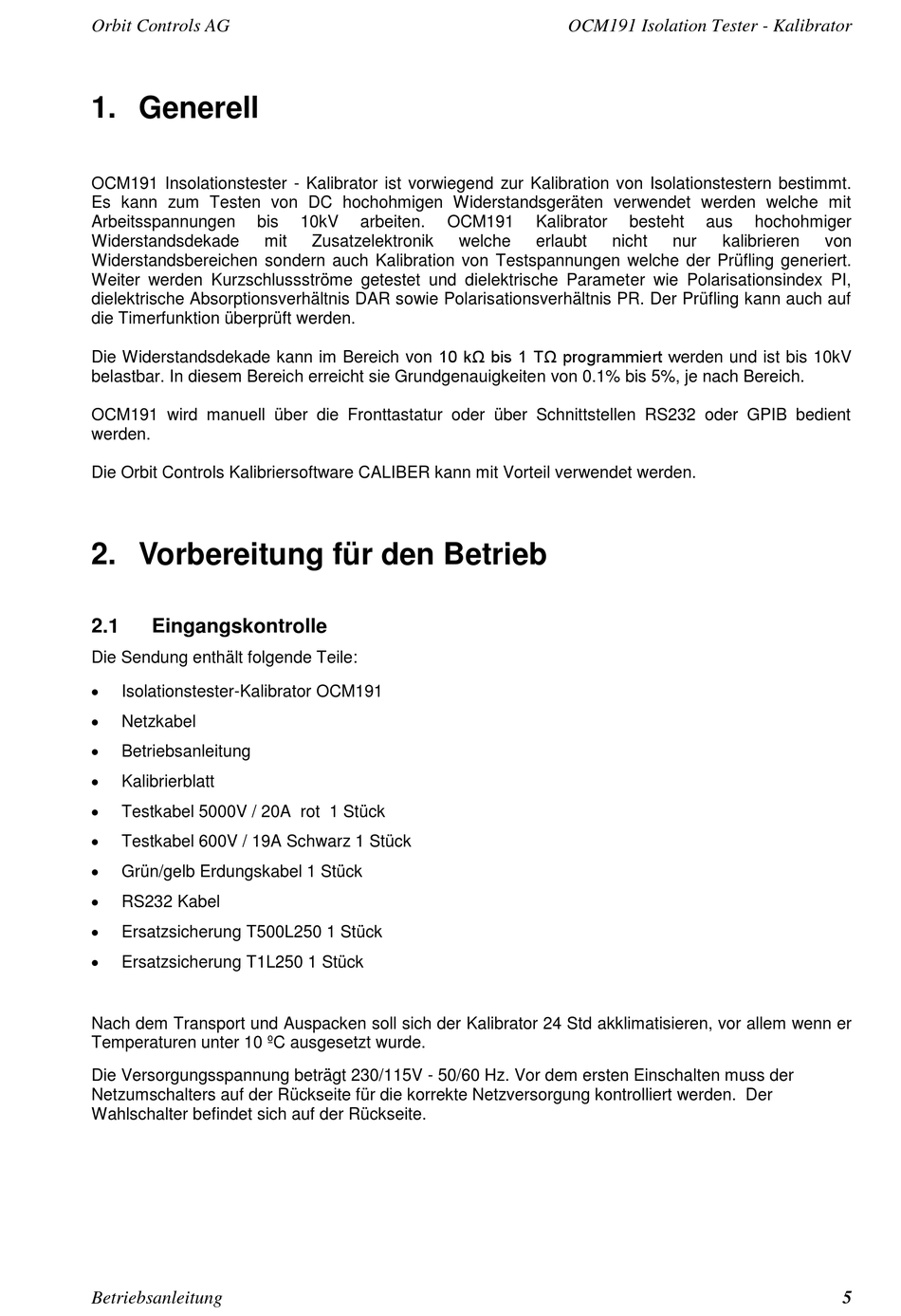

1. Generell
OCM191 Insolationstester - Kalibrator ist vorwiegend zur Kalibration von Isolationstestern bestimmt.
Es kann zum Testen von DC hochohmigen Widerstandsgeräten verwendet werden welche mit
Arbeitsspannungen
bis
Widerstandsdekade
Widerstandsbereichen sondern auch Kalibration von Testspannungen welche der Prüfling generiert.
Weiter werden Kurzschlussströme getestet und dielektrische Parameter wie Polarisationsindex PI,
dielektrische Absorptionsverhältnis DAR sowie Polarisationsverhältnis PR. Der Prüfling kann auch auf
die Timerfunktion überprüft werden.
Die Widerstandsdekade kann im Bereich von 10 kΩ bis 1 TΩ programmiert werden und ist bis 10kV
belastbar. In diesem Bereich erreicht sie Grundgenauigkeiten von 0.1% bis 5%, je nach Bereich.
OCM191 wird manuell über die Fronttastatur oder über Schnittstellen RS232 oder GPIB bedient
werden.
Die Orbit Controls Kalibriersoftware CALIBER kann mit Vorteil verwendet werden.
2. Vorbereitung für den Betrieb
2.1
Eingangskontrolle
Die Sendung enthält folgende Teile:
Isolationstester-Kalibrator OCM191
Netzkabel
Betriebsanleitung
Kalibrierblatt
Testkabel 5000V / 20A rot 1 Stück
Testkabel 600V / 19A Schwarz 1 Stück
Grün/gelb Erdungskabel 1 Stück
RS232 Kabel
Ersatzsicherung T500L250 1 Stück
Ersatzsicherung T1L250 1 Stück
Nach dem Transport und Auspacken soll sich der Kalibrator 24 Std akklimatisieren, vor allem wenn er
Temperaturen unter 10 ºC ausgesetzt wurde.
Die Versorgungsspannung beträgt 230/115V - 50/60 Hz. Vor dem ersten Einschalten muss der
Netzumschalters auf der Rückseite für die korrekte Netzversorgung kontrolliert werden. Der
Wahlschalter befindet sich auf der Rückseite.
Betriebsanleitung
10kV
arbeiten.
mit
Zusatzelektronik
OCM191 Isolation Tester - Kalibrator
OCM191
Kalibrator
welche
erlaubt
nicht
besteht
aus
hochohmiger
nur
kalibrieren
von
